LCD 5 "800x480 DWIN HMI ємнісна панель

Код: 12822893123
Як замовити
3140 грн
Ціна вказана з доставкою в Україну
Товар є в наявності
ЯК ЕКОНОМИТИ НА ДОСТАВКЕ?
Замовляйте велику кількість товарів у цього продавця
ВСІ ТОВАРИ ПРОДАВЦЯ №42901730
Інформація
  • Час доставки: 7-10 днів
  • Стан товару: новий
  • Доступна кількість: 10

Заказывая «LCD 5 "800x480 DWIN HMI ємнісна панель», вы можете быть уверены, что данное изделие из каталога «Дисплеи» вы получите через 5-7 дней после оплаты. Товар будет доставлен из Европы, проверен на целостность, иметь европейское качество.

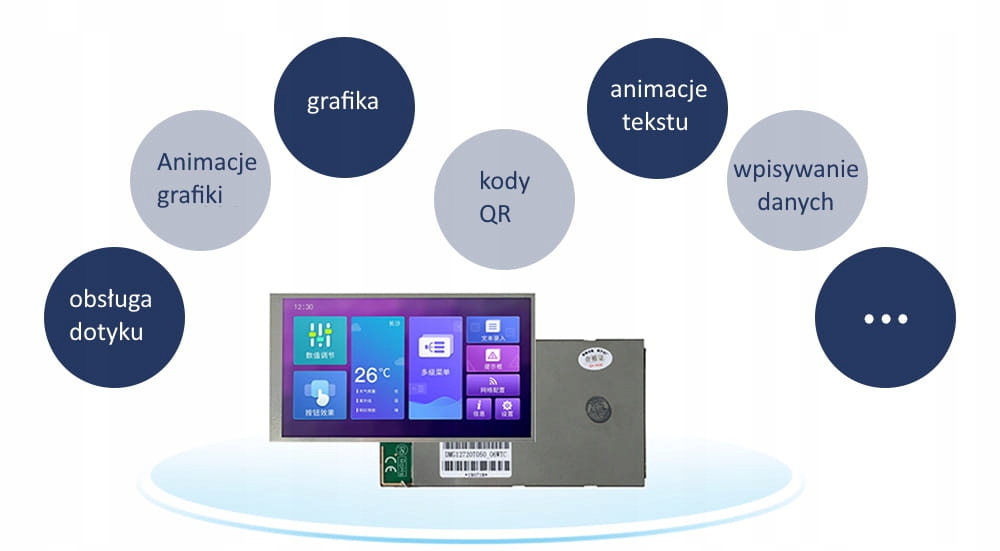

Універсальний модуль HMI з 5-дюймовим дисплеєм і ємнісною сенсорною панеллю.

Особливості DMG80480C050_03WTC:

  • На основі T5L із DGUS II система< /li>
  • 5" TN-TFT-LCD, 16,7 млн ​​кольорів, 24-біт, 800x480 пікселів
  • Кути огляду: 70°/70°/50°/70° (L/ R/ U/D)
  • Ємнісний сенсорний
  • Інтерфейс: інтерфейс TTL/CMOS, 10Pin_1.0mm

Принцип роботи дисплеїв DWIN HMI

Зовнішній вигляд інтерфейсу користувача та принципи його роботи розроблені за допомогою спеціального додатку DGUS ІНСТРУМЕНТ. Ми можемо завантажувати готову графіку, створювати кнопки, діаграми, поля для введення даних тощо, а потім ми переносимо скомпільовані файли на карту пам’яті SD, з якої вони копіюються в пам’ять дисплея.

Підтримка з боку мікроконтролера зводиться до надсилання та отримання раніше визначених кадрів даних за допомогою інтерфейсу UART.

Специфікація DMG80480C050_03WTC

Інтерфейс:

  • Швидкість передачі: 3150~3225600 біт/с, тип. 115200 біт/с
  • Вихідна напруга:

    Вихід 1, Iout =1mA 3,0~3,3

    Вихід 0, Iout = -1mA 0,0~0,3

  • Вхідна напруга（RXD):

    Вхід 1， Iin = 1мА；2,4-5,0В,

    Вхід 0， Iin = -1мА；0~0,5В

  • Режим роботи:

    UART2: N81

    UART4: N81/E81/O81/N82 4 (конфігурується програмним забезпеченням)

  • Конектори користувача:

    - 10Pin_1.0mm, із замиканням для живлення та зв’язку, швидкість: 12 Кбайт/с

  • Флеш-пам’ять: 16 Мбайт НІ Флеш-пам’ять, для графіки, шрифтів, аудіофайлів. Кількість записів понад: 100 000
  • Зумер: 3 В пасивний, потужність <1 Вт
  • Інтерфейс SD-карти: FAT32, швидкість завантаження даних: 4 Мбіт/с
  • Інтерфейс PGT05: для оновлення ядра DGUS

Дисплей:

  • Кількість кольорів: 16,7M（1677216）
  • Тип LCD: TN, TFT LCD
  • Кути огляду: 70°/70°/50°/70°（L/R/U/D）
  • Роздільна здатність: 800x480
  • Активна область: 108,0 мм (Ш) × 64,8 мм (В)
  • Світлодіодне підсвічування
  • Яскравість: 270 ніт

Сенсорна панель:

  • Тип: CTP (Ємнісна сенсорна панель)
  • Структура: структура G+G із поверхневим покриттям із загартованого скла Asahi
  • Режим дотику: підтримує дотик і проведення.
  • Твердість поверхні: 6H
  • Пропускна здатність світла: понад 90%

Живлення:

  • Напруга живлення: 4,5~5,5 В
  • Споживання струму з підсвічуванням: VCC = +5 В, 240 мА

    • li>
    • Споживання струму з вимкненим підсвічуванням: VCC = +5 В, 70 мА

Набір включає:

  • DMG80480C050_03WTC 5" 800x480 DWIN HMI ємнісна сенсорна панель
