LCD 4.3 "800x480 ємнісний, для DWIN HMI

Код: 12504948246
Як замовити
4297 грн
Ціна вказана з доставкою в Україну
Товар є в наявності
ЯК ЕКОНОМИТИ НА ДОСТАВКЕ?
Замовляйте велику кількість товарів у цього продавця
ВСІ ТОВАРИ ПРОДАВЦЯ №42901730
Інформація
  • Час доставки: 7-10 днів
  • Стан товару: новий
  • Доступна кількість: 9

Покупая «LCD 4.3 "800x480 ємнісний, для DWIN HMI», вы получите заказываемую вещь из каталога «Дисплеи» в срок 5-7 дней после оплаты. Товар будет доставлен из Европы, проверен на целостность, иметь европейское качество.

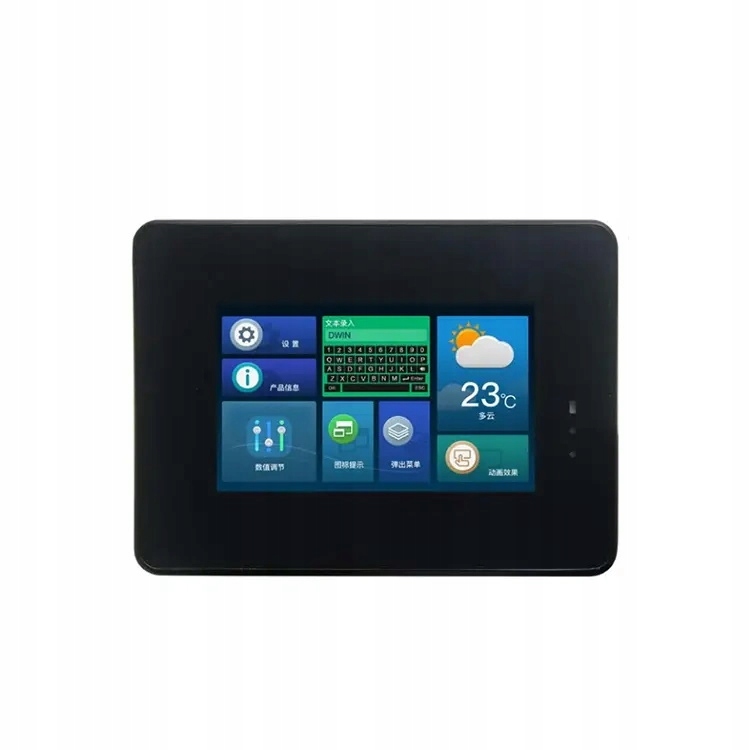

Універсальний модуль HMI з дисплеєм 4,3" і ємнісною сенсорною панеллю, корпусом, динаміком і RS485.

Особливості DMG80480T043_A5WTC:

  • На основі T5L ASIC, із системою DGUS II
  • 4,3 дюйма, роздільна здатність 800x480 пікселів, 16,7 МБ кольорів, 24 біти
  • IPS-дисплей із високими кутами огляду: 85/85/85/85 (L/R/U/D)
  • Ємнісний сенсорний
  • Інтерфейси RS232 таRS485 на 8-контактному роз’ємі 3,81 мм
  • Інтелектуальний дисплей HMI для промислового застосування
  • Підтримується Modbus, можливий зв’язок із контролерами ПЛК

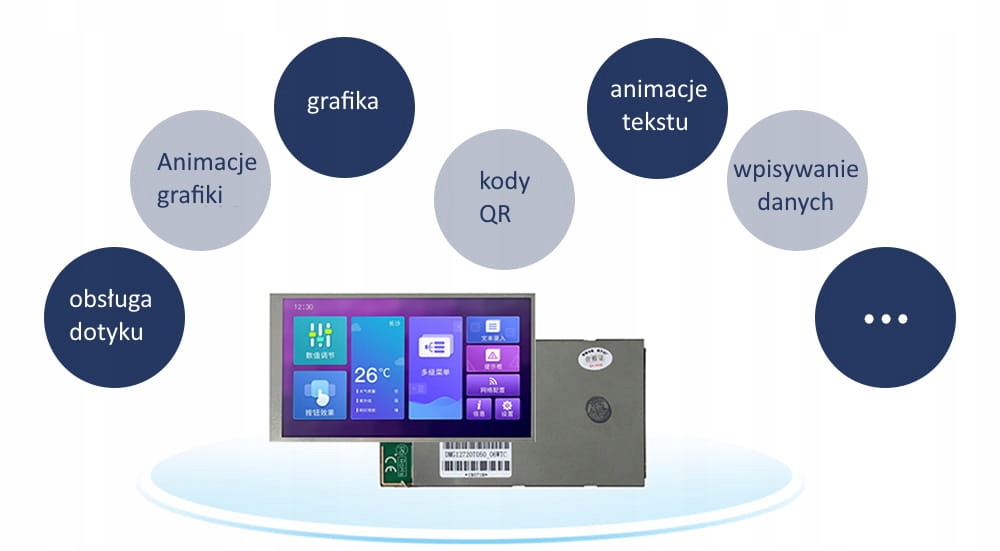

Принцип роботи дисплеїв DWIN HMI

Ми розробляємо зовнішній вигляд інтерфейсу користувача та принципи його роботи за допомогою спеціального додатку DGUS TOOL. Ми можемо завантажувати готову графіку, створювати кнопки, діаграми, поля для введення даних тощо, а потім ми переносимо скомпільовані файли на карту пам’яті SD, з якої вони копіюються в пам’ять дисплея.

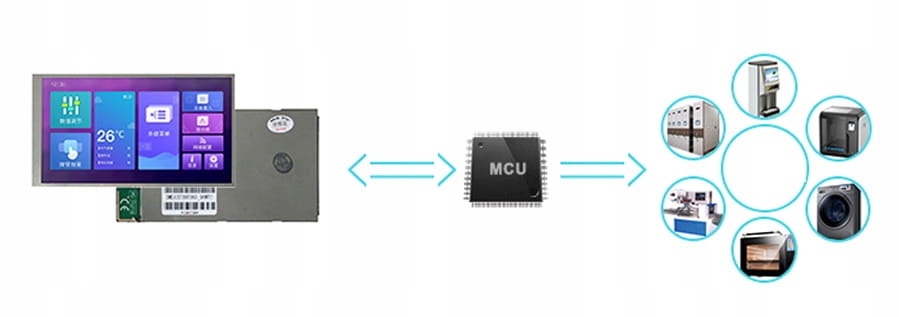

Підтримка з боку мікроконтролера зводиться до надсилання та отримання раніше визначених кадрів даних за допомогою інтерфейсу UART.

Специфікація DMG80480T043_A5WTC

Інтерфейс:

  • Швидкість передачі: 3150~3225600 біт/с, тип. 115200 біт/с
  • Вихідна напруга:

    Вихід 1, Iout =-1mA 3,0~3,3

    Вихід 0, Iout = 1mA 0,0~0,3

  • Вхідна напруга（RXD):

    Вхід 1， Iin = 1мА；2,4-5,0В,

    Вхід 0， Iin = -1мА；0~0,5В

  • Режим роботи:

    UART2: N81,RS232

    UART4: N81,RS232

    UART5: RS485

  • Конектори користувача:

    - 8-контактний 3,81 мм, швидкість: 12 КБайт/с

    - Місце для пайки золотої смужки

  • Флеш-пам'ять: 16 МБ НІ Flash , для графіки, шрифтів, аудіофайлів. Кількість записів понад: 100 000
  • Динамік: потужність 2 Вт
  • Інтерфейс SD-карти: FAT32, швидкість завантаження даних: 4 Мбіт/с
  • Інтерфейс PGT05: для оновлення ядра DGUS
  • Датчик яскравості
  • Світлодіод

Дисплей:

  • Кількість кольорів: 16,7M（16777216）
  • Тип LCD IPS
  • Кути огляду : 85°/85°/85°/85° (L/R/U/D)
  • Площа дисплея 93,20 мм (Ш) ×55,76 мм (В)
  • Роздільна здатність 800x480 < /li>
  • Світлодіодне підсвічування
  • Яскравість: 260ніт

Сенсорна панель:

  • Тип: CTP (ємнісна сенсорна панель)
  • Структура: структура G+G із поверхневим покриттям із загартованого скла Asahi
  • Сенсорний режим: підтримує дотик і проведіть пальцем
  • Твердість поверхні: 6H
  • Коефіцієнт пропускання світла: понад 90%

Живлення:

  • Напруга живлення: 6~36 В постійного струму
  • Струм споживання з підсвічуванням: VCC = +12 В, 100 мА
  • Струм споживання з підсвічування вимкнено: VCC = +12V, 40mA

В набір входить:

  • DMG80480T043_A5WTC LCD 4.3" 800x480 ємнісна сенсорна панель DWIN HMI
