Набір лавки для сажотруса для металочерепиці з модулем 350/20

• Довжина лавки: 100 см
• Ширина лавки: 25 см
• Колір: Темно-зелений - RAL 6020
• Матеріал: гаряче цинкування та порошкове покриття

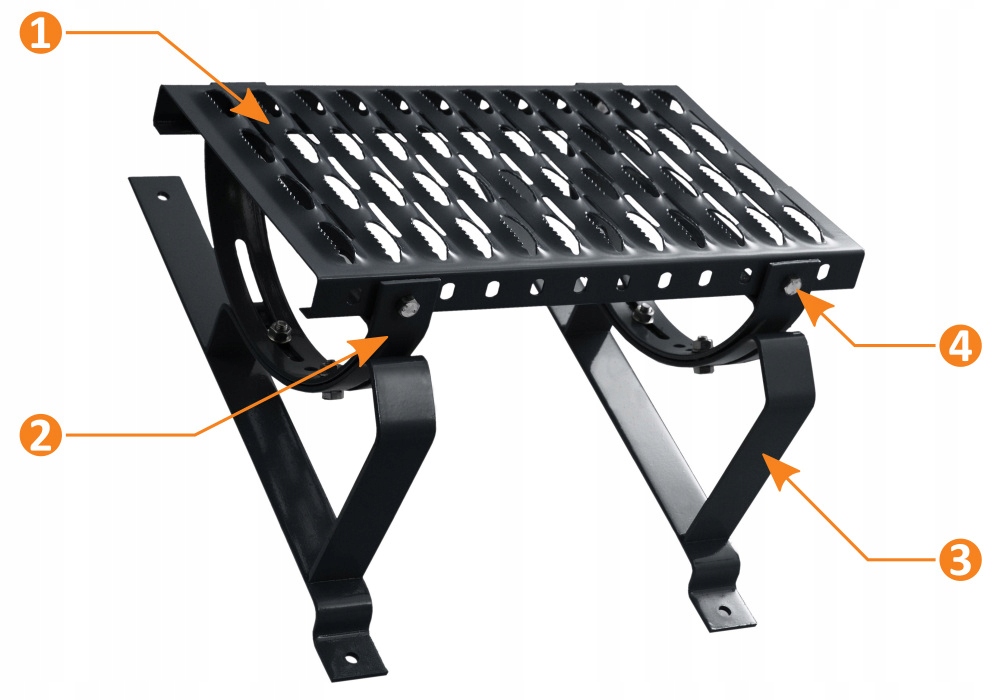

Набір складається з елементів, зображених на фото нижче, а саме:

• Лава (платформа) для сажотруса - 1 шт.
• Кріплення (люльки) ) - 2 шт.
• Скоби для плитки - 2 шт.
• Гвинти - 8 шт.

Найважливіші технічні параметри :

• Набір має повне регулювання кута установки і підходить для дахів з нахилом від 0° до 65°.
• Лавка для сажотруса виготовлена зі сталі, яка відповідає вимогам міцності стандарту EN 516. Ширина лавок становить 250 мм.
• Кронштейни та люльки виготовлені з плоского бруска розміром 40 мм x 4 мм.
• Найвищий- клас антикорозійного захисту завдяки комбінації оцинкованої сталі та порошкового лаку.

Застосування: Лавки та сходинки сажотруса використовуються для безпечного та комфортного пересування по похилій поверхні даху. Найчастіше використовується для зв’язку між люком на даху та пристроями, які потребують технічного обслуговування або обслуговування на даху, наприклад димоходами, антенами або сонячними системами. Правильно підібрані елементи системи дозволяють переміщатися вздовж ухилу ската даху (горизонтально) і поперек ухилу ската даху (вертикально).

Принцип монтажу: Залежно від покриття даху. , відповідно підібрані кронштейни, які в поєднанні з люльками (також званими кріпленнями) дозволяють отримати міцну та горизонтальну основу для кріплення підніжжя чи сходинки для сажотруса.

Відповідність EN 516 стандарт: так

Антикорозійний захист: гаряче оцинковане та порошкове покриття

Знак CE: так

Кут нахилу покрівлі та циркуляція покрівлі

Безпечне пересування по поверхні даху забезпечують сажотрусові сходинки та лави. Ця комунікаційна система на даху забезпечує доступ до димоходу та антенних пристроїв, а також може служити додатковим шляхом евакуації. Кут нахилу лавок і сходинок можна відрегулювати, правильно прикрутивши люльку до кронштейна. Кут можна регулювати від 0° до 65°. Сходинки доповнюють систему димохідних лав і призначені для створення комунікаційних шляхів, що проходять по схилу ската даху. Сходинки сажотруса слід розташовувати по черзі, так вони дають можливість ходити по даху, як по сходах. При застосуванні відстані між окремими ступенями слід враховувати кут нахилу даху:

• Якщо ухил менше 30° - щаблі слід встановлювати в кожному другому ряду даху. черепиці, на відстані 70 см одна від одної.
• Якщо нахил більше 30° - сходинки встановлюються в кожному ряду черепиці через кожні 35 - 40 см.

Максимальна відстань між кронштейнами становить 80 см. Мінімальна кількість кронштейнів на лаву становить дві штуки.

Увага! Вищенаведена інформація є результатом зібраної інформації та нашого досвіду. Наведену вище інформацію не можна розглядати як інструкцію зі складання. Використання дахових комунікацій повинно узгоджуватися з технічним проектом, розробленим для конкретного об'єкта, з урахуванням вимог польських стандартів та чинних технічних і будівельних норм. Щоб додати додаткові опори до свого набору, використовуйте окремі елементи.

Схвалення, декларації та стандарти

Системи доступу на дах виготовляються на основі європейського стандарту EN516:2006, який має статус польського стандарту PN-EN 516. Стандарт поширюється на пристрої для ходьби по несуча здатність даху, постійно прикріпленого до конструкції похилих дахів.

Виробник дахової комунікаційної системи, запропонованої Folnet, заявляє про відповідність стандарту через декларацію про характеристики (DWU). Це гарантує відповідність не лише польським, а й європейським нормам, а також забезпечує безпеку та довговічність всієї дахової комунікаційної системи.

• RAL 9005 - чорний
• RAL 7016 - антрацит
• RAL 7024 - графіт
• RAL 8004 - цегляно-червоний
• RAL 8017 - коричневий
• RAL 9006 - срібний - оцинкований колір
• RAL 3009 - каштановий
• RAL 3011 - червоний
• RAL 3004 - вишня

Порошкове покриття

Лава пропонується у версії з порошковим покриттям у найпопулярніших кольорах покрівлі згідно з палітрою RAL.

Переваги порошкового фарбування:

• гладке покриття без тріщин і смуг
• антикорозійні властивості
• стійкість до механічних пошкоджень
• термостійкість
• висока стійкість до хімічних речовин
• нешкідливий для навколишнього середовища

Увага! Зверніть увагу, що можуть бути деякі відмінності між кольорами та візерунками, видимими на фотографіях, і реальними матеріалами. умови апаратного забезпечення, а також умови фотозйомки, які можуть відрізнятися для окремих продуктів.

Система гладких країв із протиковзким покриттям

• Спосіб виготовлення краю столика: Спеціальне гладке оздоблення краю столика (1) забезпечує безпечніше встановлення та використовувати. При використанні лавок з необробленими краями (2) існує ризик заклинювання, а в цих місцях лавки мають знижену міцність. У лавках, які пропонує наша компанія, ця проблема усунена. Під час пробивання отворів на кожній лавці залишають запас гладкого неперфорованого матеріалу.

• Протиковзке покриття: лава для сажотруса має спеціально розроблене тиснення. Вони створюють захист від ковзання та відводять воду з поверхні лавки.

Антикорозійний захист

Через вплив численних атмосферних факторів на елементи дахових комунікацій наші лави мають два покриття для захисту від корозії.

Цинкове покриття

Всі елементи виготовлені з оцинкованої сталі. Це найбільш ефективний і довговічний спосіб захисту сталі від корозії. Під час процесу гальванізації атоми цинку проникають у зовнішній шар сталі, створюючи поверхню залізо-цинкового сплаву, створюючи шар, який захищає від корозії. Довговічність цинкових покриттів, залежно від умов, може досягати до 100 років.

Порошкова фарба

Порошкова фарба стійка до корозії, хімічних речовин, високої температури та механічні пошкодження. Цей процес передбачає нанесення на металеву поверхню наелектризованих частинок порошкової фарби. Потім пофарбовані елементи нагрівають до температури 140°C - 200°C, в результаті чого порошок плавиться і полімеризується.

Всі елементи дахових комунікацій, що продаються, мають юридично необхідні документи, що дозволяють виріб встановлювати на даху.

В набір входить

Адаптація кронштейнів типу BD до моделей металочерепиці

Кронштейн BD 330/30:

• Ruukki Finnera

Кронштейн BD 350/20:

• Aga
• Arcerol Mittal - Halny
• Balex Spektrum< /li >
• Blach-Pol Eska
• BlachdomPlus Bona
• BlachdomPlus Imperia Plus
• BlachdomPlus Korona Plus
• BlachdomPlus Perła
• Blachodach Bingo
• Blachodach Bravo
• Blachodach Sonata
• Blachodach Swing
• Blachodach Twist
• Blachodach Diament Eco Plus
• Blachotrapez Diament Plus
• Blachotrapez Diament Plus
• Blachotrapez Kingas 15
• Blachotrapez Kingas Eco Plus
• Blachprofil 2 Alfa Plus
• Blachprofil 2 Alfa Premium
• Blachprofil 2 Alfa Standard
• Blachprofil 2 Beta
• Blachprofil 2 Omega
li>
• BlachStal German
• BlachStal King
• BlokBlach Aqua
• BlokBlach Natura
• Bratex Platino
• Bratex Vilano
• Budmat Aria
• Budmat Sara
• Budmat Zefir
• Budmax-Metal Magnat
• Dispol Stella< /li >
• Finco-Stal Akcent
• Finco-Stal Chord
• Finco-Stal Arad Optima
• Finco-Stal Arad Optima/Piano Classic
• Finco-Stal Arad Premium
• Finco-Stal Arad Premium/Piano Premium
• Finco-Stal Takt
• Finco-Stal Tango
• Florian Centrum Europa
• Florian Centrum Florina
• Florian Centrum Kinga
• Florian Centrum Klara
• Glinmet Aphrodite
• Glinmet Dona
• Glinmet Monza
• Kingstile
• Klaudia
• Kroll Kroll Plus
• Kroll Mistral< /li >
• Lindab LPA L
• Metalex Fińska
• Metalex Wiktoria
• Metalmix Libra
• Metalmix Proxima
• Metalmix Vega
• Nowax Atena
• Nowax Diana
• Plannja Regent
• Plannja Scandic
• Plannja Smart< /li >
• Polonica Astra
• Polonica Elios
• Polonica Luna
• Polonica Polaris
• Pruszyński Kron
• Pruszyński Rubin Plus
• Pruszyński Szafir
• Regamet Gloria
• Regamet Maxima
• Regamet Olimpia
• Regamet Panel< /li >
• Rol-bud Kaja (або 16 мм)
• Ruukki Decorrey
• Ruukki Monterrey Plus
• FEB-форма Ruukki Monterrey Plus
• Ruukki Monterrey Premium
• FEB-форма Ruukki Monterrey Standard
• Ruukki Monterrey Standrad
• Stal-Hart Bella
• Stal-Hart Kinga< /li>
• Transblach Kiara
• Włastal Bursztyn
• Włastal Perła

Кронштейн BD 350/30:

• Blach-Pol Symetria
• Blachotrapez Germania
• Blachotrapez Germania Simetric
• Blachprofil 2 Zet
• BlachProfil 2 Gamma
• BlachStal Germanium
• Glinmet Afrodyta Exclusive
• Glinmet Galla
• Glinmet Monza Exclusive
• Glinmet Temida
• Plannja Flex
• Pruszyński Arad Premium
• Pruszyński Gryf
• Pruszyński Modus Arad
• Pruszyński Optima Arad
li>
• Pruszyński Tur
• Ruukki Adamante Plus
• Ruukki Adamante Premium
• Ruukki Adamante Standard
• Vikor Vika

Кронштейн BD 350/35:

• Balex Panorama
• Budmat Venecja
< /ul>

Кронштейн BD 400/20:

• Aga
• Arcerol Mittal - Halny
• Blach- Pol Eska
li>
• Blachodach Sonata
• Blachotrapez Diament Eco Plus
• Blachotrapez Kingas
• Blachotrapez Kingas 15
• Blachprofil 2 Alfa Plus

Інструкції зі встановлення

• 1 - Кронштейн для лавки для сажотруса
• 2 - Кронштейн для кріплення лавки для сажотруса (люлька)
• 3 - Гвинти
• 4 - Лавка для сажотруса
• 5 - Гвинти
• 6 - Кроква
• 7 - Контрарейка
• 8 - Рейка
• 10 – Покриття даху

Повна лавка для сажотруса складається з опори для покрівельної черепиці (1), люльки для лавки для сажотруса (2) і сажотруса платформа лавки (4), тоді як повна сходинка сажотруса складається з кронштейна для черепиці (1) і сходинки сажотруса.

Залежно від типу металочерепиці існують кронштейни з відповідним модулем, що відповідає модулю металочерепиці, наприклад BD350/20, однак основні правила монтажу однакові для всіх типів кронштейнів.

• Кронштейн (1) у лінії крокв найкраще прикріпити до обрешітки за допомогою гвинтів, довжина яких перевищує товщину обрешітки. В інших випадках довжину шурупів слід підганяти до товщини обрешітки, щоб не пошкодити покрівельну мембрану. Використовуйте шестигранні шурупи з мінімальними розмірами Ø 8 мм x 60 мм. Перед загвинчуванням ви можете попередньо просвердлити отвір діаметром, меншим за діаметр гвинта, щоб запобігти розтріскуванню деревини.
• Потім прикрутіть підставку для сажотруса (2) до кронштейна (1). ) за допомогою гвинтів M8 x 20 мм (у комплекті) або класу сажотруса. Люлька та сходинка повинні бути встановлені в горизонтальному положенні ± 3%.
• Платформа лави для сажотруса прикручується до люльки через бічні отвори в платформі та люльці. Вищезазначені елементи слід з’єднати за допомогою гвинтів M8 x 20 мм.
