Набір для передачі через LAN + PoE за допомогою 2 кабелів ATTE ETH-2wire-A-SET - 100 Мбіт/с до 800 м

Набір для передачі через LAN + PoE через 2 кабелі 100 Мбіт/с на відстані до 800 м

ETH-2wire-A-SET - це набір активних конвертерів для передачі даних від мережі Ethernet і джерела живлення PoE за допомогою 2-х проводів, наприклад однієї пари UTP. Пристрої дозволяють встановлювати камери або інші IP-пристрої PoE в місцях, де заміна існуючого кабелю неможлива або невигідна.

Модуль ETH-2wire-A-TX живиться від будь-якого комутатора PoE (порт RJ45) , а потім через 2 дроти забезпечує двонаправлений мережевий зв’язок і живлення модуля ETH-2wire-A-RX.

Максимальна довжина дротів у 2-провідній доріжці становить 800 м. Камеру або інший приймач PoE можна підключити до порту RJ45 модуля ETH-2wire-A-RX в кінці лінії. Пристрої можна додатково живити від гвинтових роз’ємів POWER.

Що відрізняє його від інших комплектів 2WIRE у пропозиції, так це здатність працювати на швидкості 100 Мбіт/с або 10 Мбіт/с. Пропускна здатність треку 2WIRE встановлюється автоматично в залежності від стабільності з'єднання. Зниження пропускної здатності до 10 Мбіт/с сигналізується ввімкненням додаткового світлодіода 10M на мережевому роз’ємі, що дозволяє швидко діагностувати. Також немає необхідності налаштовувати спосіб живлення на виході PoE за допомогою перемичок. Вихідний порт LAN працює в стандартах 802.3 AT і 802.3 BT

Пристрій має дуже малий розмір, що дозволяє легко встановити в невеликих приміщеннях.

Це дозволяє пристрою бути встановлюється в будь-якому корпусі, але найзручніший. Спосіб монтажу - спеціальні корпуси серії ABOX і монтажні пластини, оснащені системними отворами з кроком 10,8 мм. Системне рішення дозволяє вертикально або горизонтально встановлювати обрані пристрої в будь-які отвори в корпусі або монтажній пластині. Завдяки використанню додаткового адаптера пристрій можна встановити на рейку TH35.

Технічні дані:

• Загальна кількість портів: 2 порти PoE, 2 гвинтові планки
• < b >PoE IN порт: LAN + PoE IN 802.3af/at
• PoE OUT порти: LAN + PoE OUT 802.3af/at/bt60
• Порти LAN 10/100 Мбіт/с: LAN + PoE IN, LAN + PoE OUT
• Вхідна напруга: Vin PoE - 24 ... 56 V , Vin Power - 12 ... 56 V
• Вихідна напруга PoE: Vout = Vin (44 ... 56 VDC)
• Споживана потужність: 1,35 Вт (уся доріжка)
• Керування вихідною потужністю: Автоматичне узгодження
• Захист від перенапруги: LAN і ДАНІ
• Захист від перевантаження: ETH-2wire-A-TX - Захист від перевантаження при 0,6 A
• Довжина кабелю 2WIRE: < 800 м - 2 одинарних кручених дроти, наприклад, 1 пара витої пари UTP.
• Індикація живлення: LED PWR – наявність джерела живлення
• Індикація PoE: LED-індикатор порту RJ45 (жовтий) – наявність Потужність PoE< /li>
• Сигналізація передачі: Світлодіодний порт RJ45 (зелений) - передача даних у каналі LAN
• Сигналізація пропускної здатності LAN: Світлодіодний індикатор 10 Мбіт – передача через локальну мережу на доріжці 2WIRE зі швидкістю 10 Мбіт/с. Діапазон робочих температур: -25°C ... +65°C

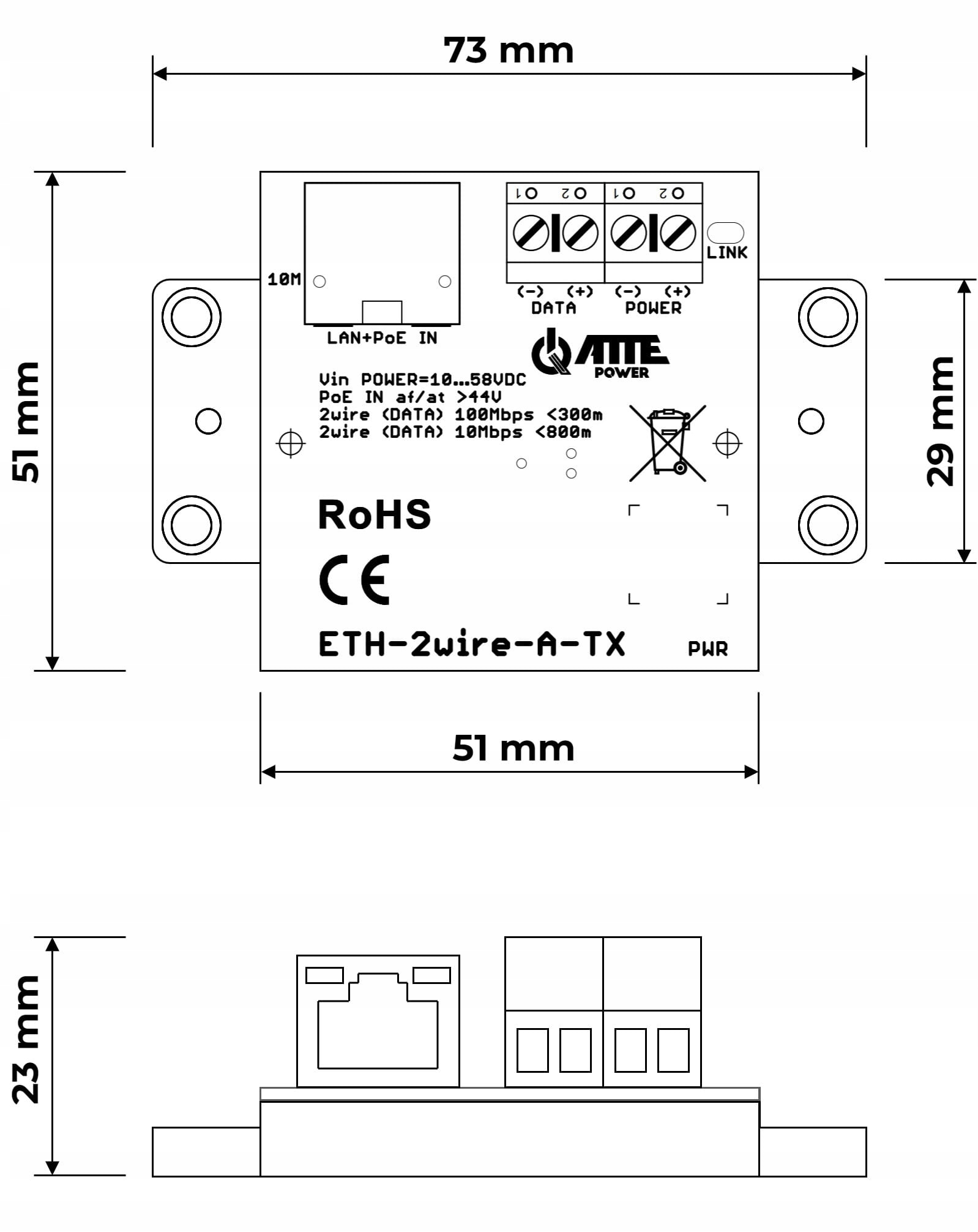

• Розміри (Ш x В x Г): 51 x 51(73) x 21 мм
• Вага: 0,056 кг
• Рівень захисту: IP20
• Конструкція корпусу: Універсальна монтажна база

Розроблено та виготовлено в Польщі.
