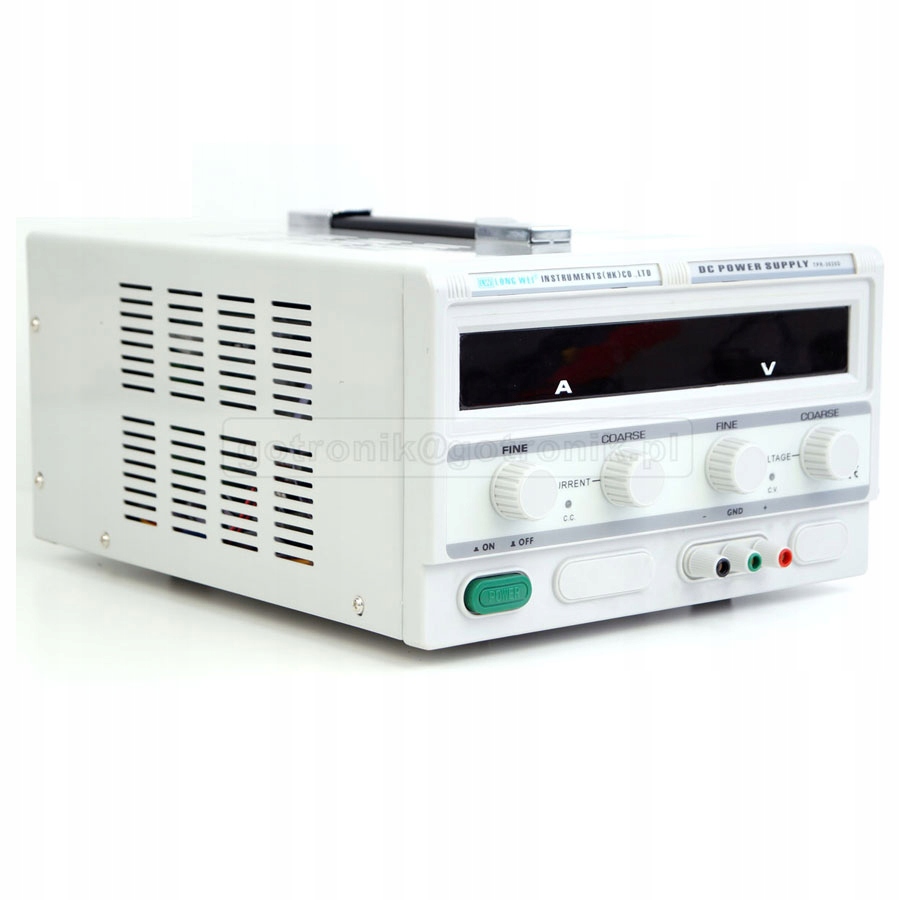

Лабораторний блок живлення TPR-3020D Long Wei

TPR-3020D – це лабораторне джерело живлення виробництва Long Wei  високої потужності 30 В 20 А 600 Вт.

Блок живлення оснащений двома семисегментними світлодіодними дисплеями червоного кольору. Відображені на них значення добре видно за будь-яких умов освітлення. З правого боку передньої панелі знаходиться дисплей з написом VOLTAGE - це вольтметр, що вимірює напругу, встановлену на вихідних клемах лабораторного джерела живлення. З правого боку є дисплей з написом CURRENT - це амперметр. Амперметр вимірює струм, що витікає з джерела живлення TPR3020D.

Значення вихідної напруги регулюється за допомогою двох потенціометрів: потенціометр COARSE регулює вихідну напругу приблизно, а потенціометр FINE використовується для точного налаштування. Вихідну напругу можна плавно регулювати від 0 В до 30 В. Роздільна здатність вбудованого вольтметра 0,1В. Цього значення цілком достатньо для аматорських, сервісних, майстерень і лабораторних застосувань (у більшості випадків). За бажанням, використовуючи зовнішній вольтметр, підключений паралельно до виходу лабораторного джерела живлення, ми можемо точно керувати потенціометрами для подальшого збільшення роздільної здатності регулювання.

Блок живлення TPR-3020D може працювати в двох режимах:

C.V. тобто постійна напруга- стабілізація вихідної напруги. Світиться зелений світлодіод на передній панелі. На практиці це означає, що блок живлення стабілізує встановлене значення, тобто якщо ми встановимо на виході 12,0 В, незалежно від приймача (навантаження) він буде споживати струм 0,6 А або 3,4 А, встановлене значення напруги залишиться незмінним (стабілізований). Лише після перевищення максимальної потужності струму 5,0 А напруга почне падати. Відповідно до закону Ома - величина струму, що протікає, примушує навантаження.

C.C. тобто Constant Current- стабілізація вихідного струму. На передній панелі загоряється зелений індикатор. На практиці це означає, що блок живлення стабілізує встановлене значення струму і не дозволяє йому перевищувати це значення. Цей режим використовується рідше. Наприклад: якщо ми встановимо верхнє значення струму на 4,5 A (обмеження) за допомогою потенціометра струму, це значення не буде перевищено на виході. Звичайно, якщо навантаження, підключене до виходу лабораторного джерела живлення, змушує протікати менший струм, джерело живлення автоматично перейде в режим C.V.

TPR-3020D — це лінійне джерело живлення постійного струму на основі традиційного трансформатора та лінійної системи стабілізації напруги. Вихідні силові транзистори мають пасивне охолодження у вигляді великого радіатора. Перевагою лінійної конструкції є дуже висока надійність і простота конструкції, низький рівень шуму і пульсацій напруги. Блок живлення розрахований на безперервну роботу. Вихід джерела живлення можна з'єднати послідовно, паралельно або симетрично з іншим джерелом живлення подібної конструкції. Максимальна вихідна потужність блоку живлення TPR-3020D становить 600 Вт = напруга 30 В х вихідний струм 20 А. Він розміщений у металевому корпусі з гумовими ніжками, які стабілізують і запобігають переміщенню блоку живлення по столу чи столу. Крім того, гумові ніжки ізолюють електронну систему джерела живлення від інших потенціалів, як це може бути у випадку з верстаками з металевою верхньою частиною.

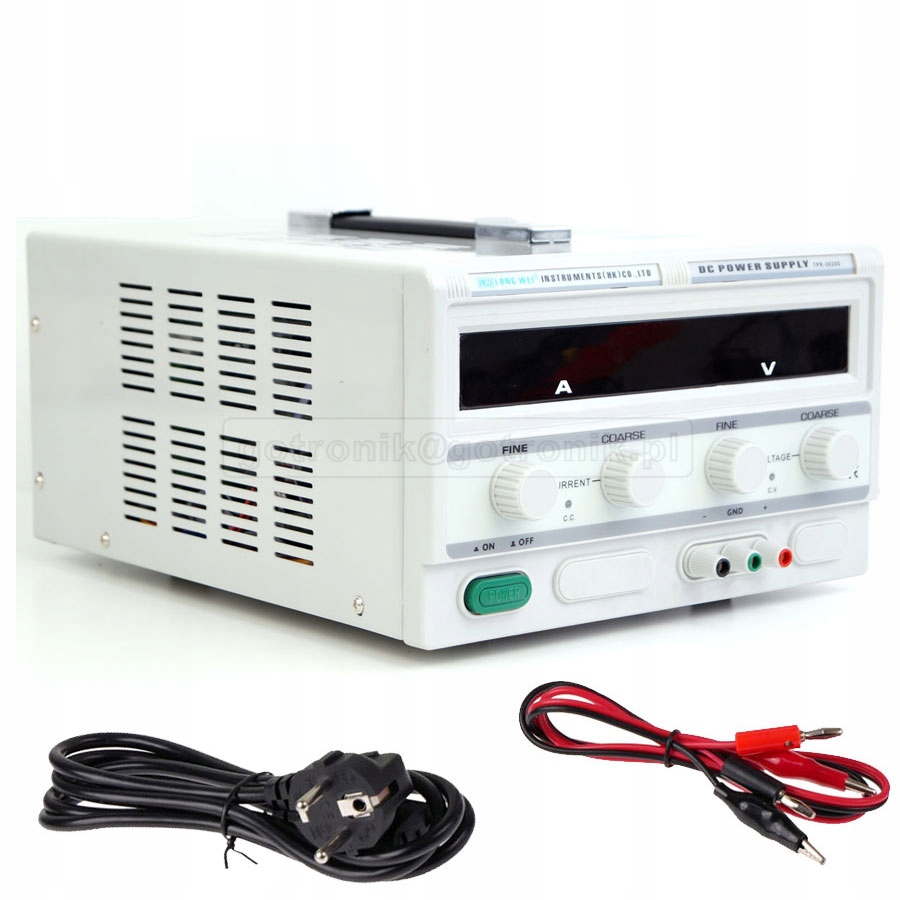

Блок живлення TPR-3020D LogWei має стандартні вихідні клеми напруги: це роз’єми для 4-міліметрового бананового штекера. До вихідних розеток можна підключити штекер-банан. Червоний колір - вихід (+), а чорний колір (-) - земля. Лабораторний блок живлення дуже простий у використанні. Це незамінне джерело для живлення пристроїв постійної напруги постійного струму. Це значно полегшує процес навчання, тестування та всі сервісні та майстерні роботи.

Блок живлення постійного струму TPR-3020D, тобто джерело живлення з регульованою напругою постійного струму в діапазоні від 0,0 В до 30,0 В з цифровими дисплеями та максимальним ККД по струму до 20 А.

технічні дані:

• лабораторне джерело живлення постійного струму
• модель: TPR-3020D
• виробник: Long Wei
• плавне регулювання значення вихідної напруги
• регулювання вихідної напруги: 0-30,0 В
• плавне регулювання значень вихідного струму
• регулювання вихідного струму: 0-20.0A
• ефективність за струмом до 20.0A
• максимальна вихідна потужність до 600 Вт
• два потенціометри COARSE та FINE

  для регулювання напруги та струму

• працюють у C.V. (Constant Voltage - стабілізація вихідної напруги)
• робота в режимі C.C. (Constant Current - стабілізація вихідного струму)

• лінійний блок живлення на трансформаторі
• вольтметр: світлодіодний дисплей з роздільною здатністю 0,1 В
• амперметр: світлодіодний дисплей з роздільною здатністю 0,1 A< /li>
• одночасне зчитування напруги та струму, що протікає на виході
• пасивне охолодження

  великий радіатор, що розсіює тепло

• робоча температура: -10°C – 40 °C
• вологість: <80%
• точність вольтметра: ± (1%+2 цифри)
• точність амперметра: ± ( 1%+2 цифри)

• точність показань амперметра: ± (1%+2 цифри)
• пульсації та шум

  - напруга: ≤1,5 ​​мВ (середньоквадратичне значення)

  - струм: ≤10 мАрм ​​

  Поточний вплив:

  CV≤ 2×10-4+ 1мВ

  CC≤ 2×10-3+ 10мА

  Ефект навантаження :

  CV≤ 2×10-4+ 5мВ

  CC≤ 2×10-3+ 15мА

• напруга живлення: 220В змінного струму ± 10% 50 Гц або 110 В змінного струму ±10% 60 Гц
• розміри: 415 x 260 x 155 мм
• вага: 17 кг

приклади вимірювань вихідної напруги зовнішній мультиметр:
