Лабораторний блок живлення LW-605KDS Long Wei

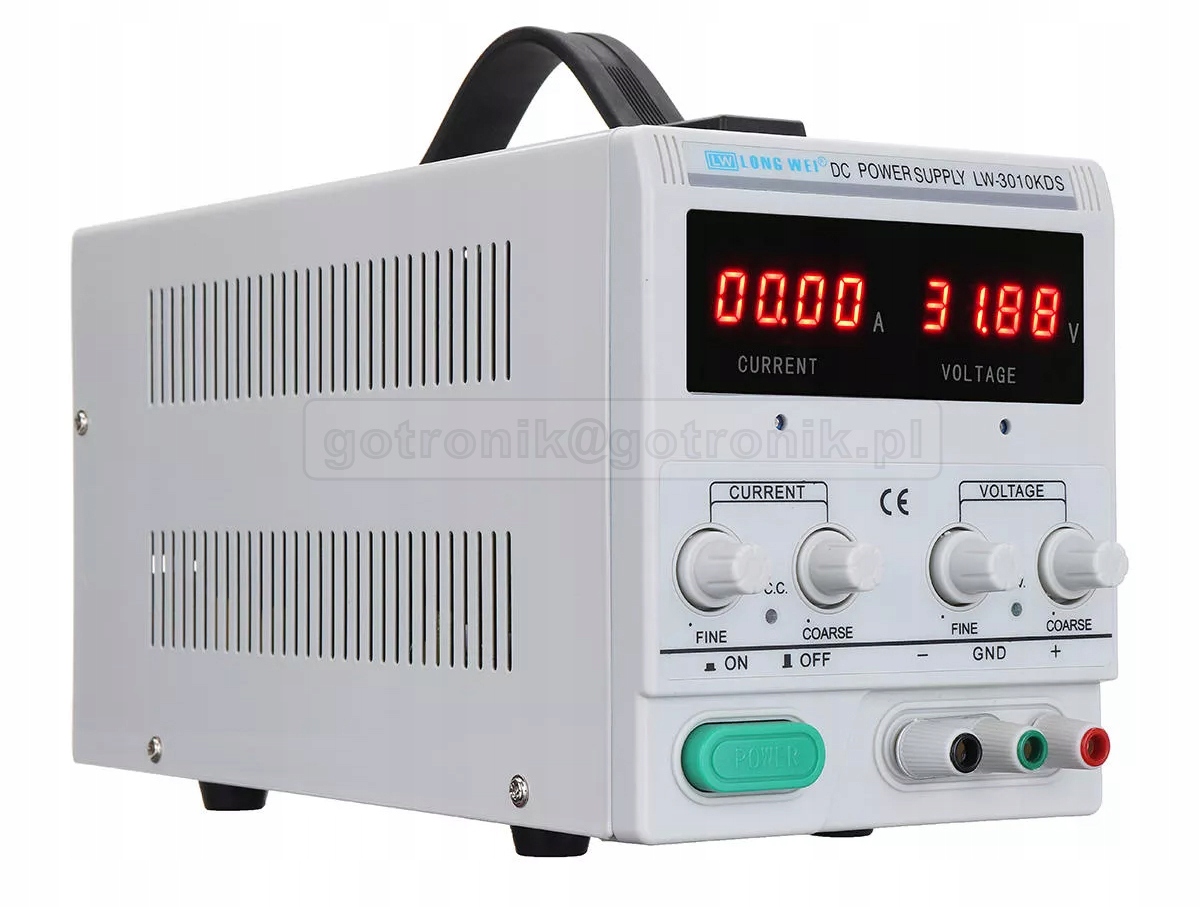

Блок живлення оснащений двома семисегментними світлодіодними дисплеями червоного кольору. Відображені на них значення добре видно за будь-яких умов освітлення. У верхній частині передньої панелі знаходиться дисплей з написом VOLTAGE - це вольтметр, що вимірює напругу, встановлену на вихідних клемах лабораторного джерела живлення. Внизу є табло з написом CURRENT - це амперметр. Амперметр вимірює силу струму, що витікає з джерела живлення.

Значення вихідної напруги регулюється за допомогою одного багатооборотного потенціометра. Вихідну напругу можна плавно регулювати від 0 В до 60 В. Роздільна здатність вбудованого вольтметра дозволяє встановити вихідну напругу з точністю до 0,01В. Цього значення цілком достатньо для аматорських, сервісних, майстерень і лабораторних застосувань (у більшості випадків). За бажанням, використовуючи зовнішній вольтметр, підключений паралельно до виходу лабораторного джерела живлення, ми можемо точно керувати потенціометрами для подальшого збільшення роздільної здатності регулювання. Блок живлення LW-605KDS може працювати в двох режимах роботи:

C.V. тобто постійна напруга- стабілізація вихідної напруги. Світиться зелений світлодіод на передній панелі. На практиці це означає, що джерело живлення стабілізує встановлене значення, тобто якщо ми встановимо на виході 12,0 В, незалежно від приймача (навантаження) він буде споживати струм 0,5 А або 7,5 А, встановлене значення напруги залишиться незмінним (стабілізований). Лише після перевищення максимальної потужності струму 10,0 А напруга почне падати. Відповідно до закону Ома - величина струму, що протікає, примушує навантаження.

C.C. тобто Constant Current- стабілізація вихідного струму. Зелений і червоний ліхтарі на передній панелі. На практиці це означає, що блок живлення стабілізує встановлене значення струму і не дозволяє йому перевищувати це значення. Цей режим використовується рідше. Наприклад: якщо ми встановимо верхнє значення струму на 4,5 A (обмеження) за допомогою потенціометра струму, це значення не буде перевищено на виході. Звичайно, якщо навантаження, підключене до виходу джерела живлення, спричиняє нижчий струм, джерело живлення автоматично перейде в режим C.V.

LW-605KDS — це імпульсна конструкція, заснована на перетворенні імпульсної напруги (конвертер). Перевагою цього рішення є дуже висока енергоефективність (низькі втрати, і, отже, мало виділення тепла), а також дуже малі зовнішні розміри та мала вага. У блоці живлення LW-605KDS активний відвід тепла за допомогою вбудованого вентилятора (кулера), який включається при нагріванні. Блок живлення розрахований на безперервну роботу. Вихід джерела живлення можна з'єднати послідовно, паралельно або симетрично з іншим джерелом живлення подібної конструкції. Максимальна вихідна потужність блоку живлення LW-605KDS становить 300 Вт = напруга 60 В х вихідний струм 5 А. Він розміщений у металевому корпусі з гумовими ніжками, які стабілізують і запобігають переміщенню блоку живлення по столу чи столу. Крім того, гумові ніжки ізолюють електронну систему джерела живлення від інших потенціалів, як це може бути у випадку з верстаками з металевою верхньою частиною.

Блок живлення LW-605KDS LogWei має стандартні вихідні клеми напруги: це роз’єми для 4-мм штекера типу «банан». До вихідних розеток можна підключити штекер-банан. Червоний колір - вихід (+), а чорний колір (-) - земля. Середня жовта вихідна клема є заземленням шасі. LW-605KDS — джерело живлення з вихідною напругою, але не симетричне (симетричне). Лабораторний блок живлення дуже простий у використанні. Це незамінне джерело для живлення пристроїв постійної напруги постійного струму. Це значно полегшує процес навчання, тестування та всі сервісні та майстерні роботи. Блок живлення постійного струму LW-605KDS, тобто блок живлення з регульованою напругою постійного струму в діапазоні від 0,0 В до 30,0 В з цифровими дисплеями і максимальним вихідним струмом 10 А. Потужність 300 Вт

Технічні дані:

• Лабораторне джерело живлення постійного струму
• модель: LW-605KDS
• продюсер: Лонг Вей
• плавне регулювання вихідної напруги
• регулювання вихідної напруги: 0-60,0 В
• плавне регулювання вихідного струму
• регулювання вихідного струму: 0-5,0 A
• ККД по струму до 5.0A
• Багатооборотні потенціометри для регулювання напруги та струму
• робота в режимі C.V (Постійна напруга – стабілізація вихідної напруги)
• робота в режимі C.C (Constant Current - стабілізація вихідного струму)
• імпульсне джерело живлення
• вольтметр: світлодіодний дисплей із роздільною здатністю 0,01 В
• амперметр: світлодіодний дисплей із роздільною здатністю 0,01 A
• одночасне зчитування напруги та струму на виході
• активне охолодження - вентилятор з датчиком температури
• увімкнено за потреби
• робоча температура: -10°C – 40°C
• вологість: <80%
• точність показань вольтметра: ± (1%+1 цифра)
• точність показань амперметра: ± (1%+1 цифра)
• напруга живлення: 200-240 В змінного струму, 50 Гц
