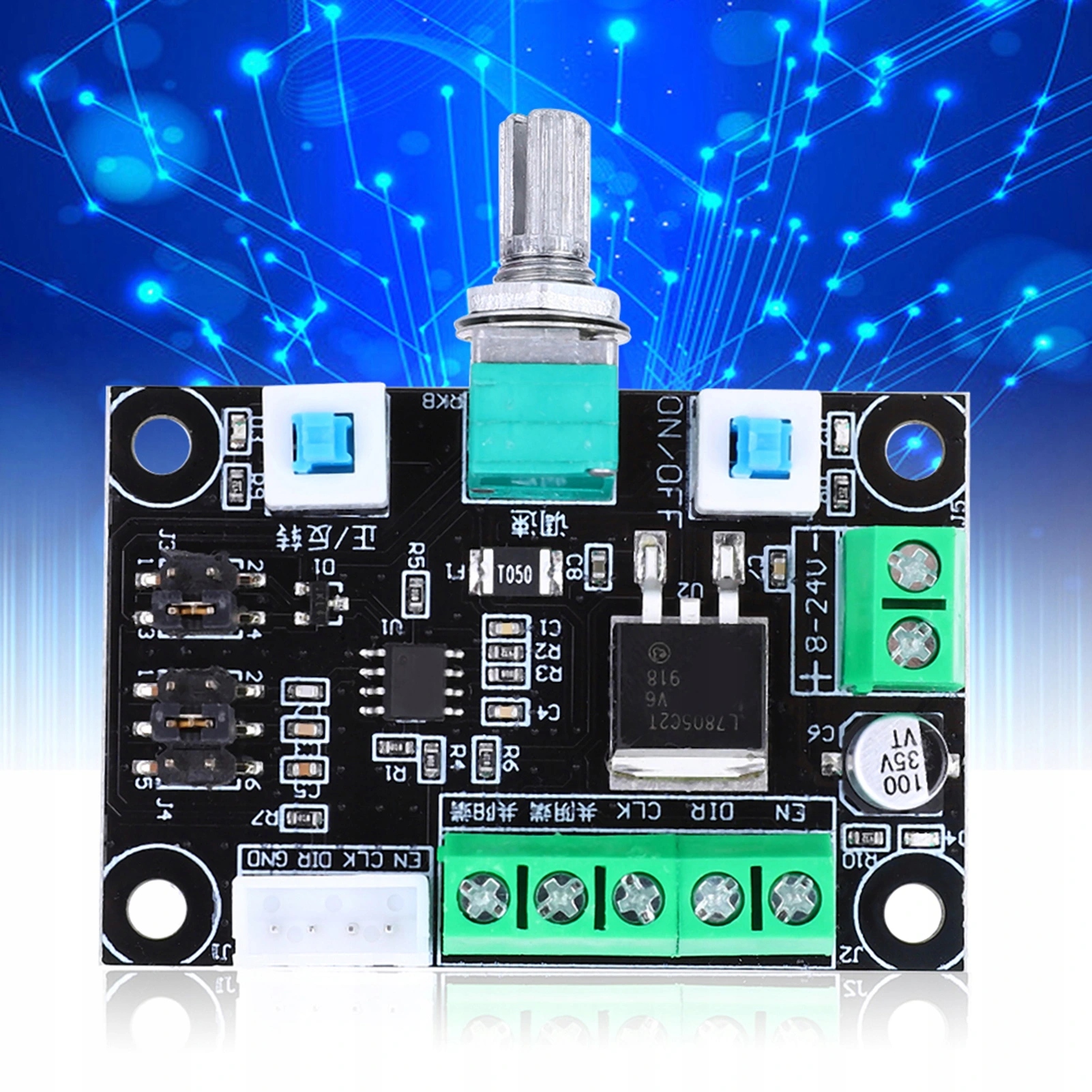

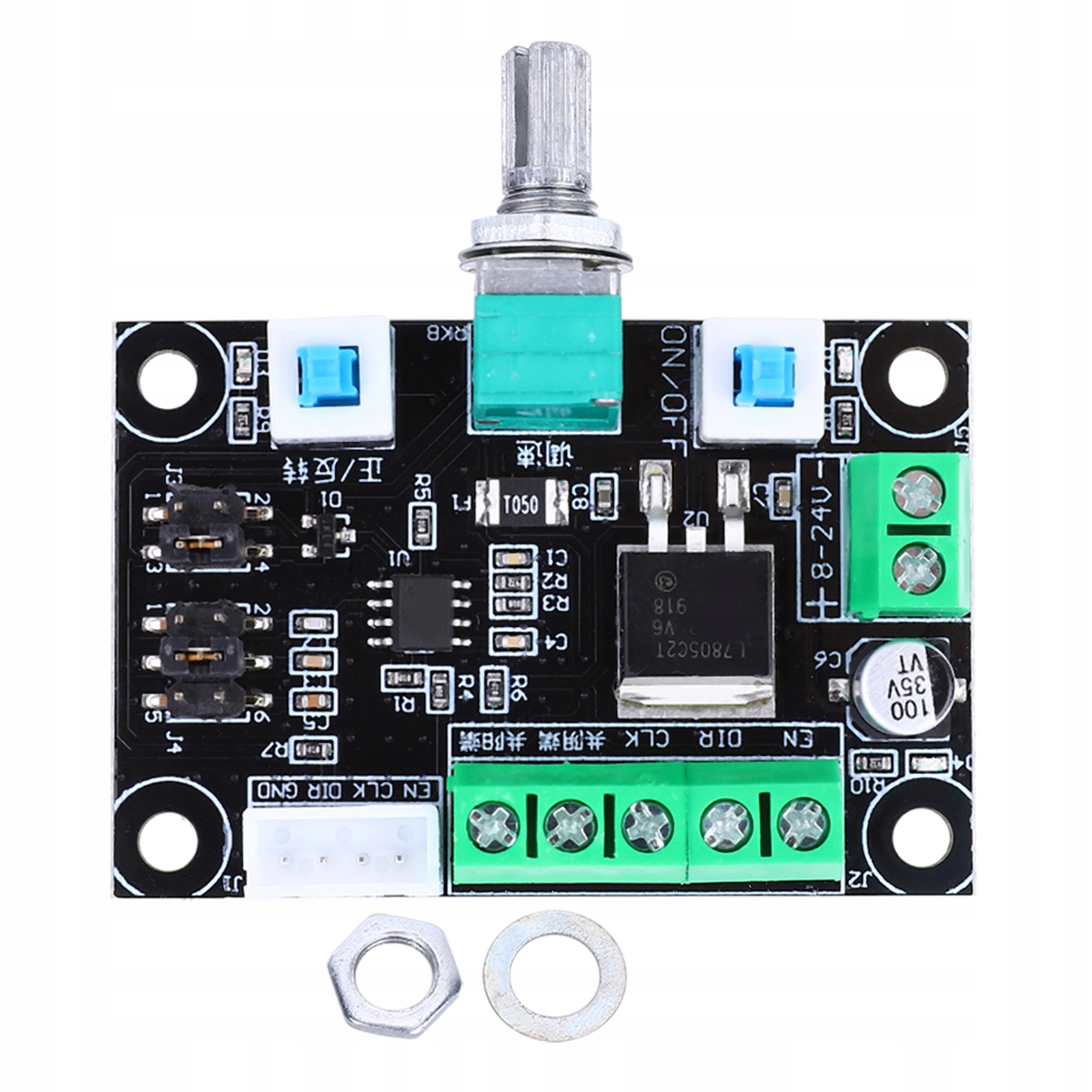

КРОКОВИЙ КОНТРОЛЕР ДВИГУНА ДЛЯ MKS OCC
- Час доставки: 7-10 днів
- Стан товару: Б/В
- Доступна кількість: 1
Приобретая «КРОКОВИЙ КОНТРОЛЕР ДВИГУНА ДЛЯ MKS OCC», вы можете быть уверены, что данный товар из каталога «Остальные» вы получите в срок 5-7 дней после оплаты. Товар будет доставлен из Европы, проверен на целостность, иметь европейское качество.
КРОКОВИЙ КОНТРОЛЕР ДВИГУНА ДЛЯ MKS OCC
Стан: на задній панелі пристрою є світлі сліди
Функція:
1. Цей модуль є модулем генерації імпульсів і подає кроковий драйвер як сигнал.
2. Для керування кроковим двигуном він повинен бути оснащений контролером.
3. Цей простий контролер + кроковий драйвер + кроковий двигун + джерело живлення постійного струму можуть сформувати просту платформу керування.
4. Контролер має загалом 3 типи сигналів частоти: висока 5,4k-160kHz, середня 540-16,6khz, низька 80-2,4khz.
5. Він може генерувати імпульсний сигнал і сигнал ШІМ, і його можна вибрати стрибком. Вимірювання частоти: можна вимірювати PUL і загальний катод (або загальний анод) на двох портах.
Специфікація:
- Тип елемента: контролер приводу крокового двигуна
- Матеріал: пластик Розмір: прибл. 38,6 x 58 мм / 1,5 x 2,3 дюйма
- Різні порти приводу крокового двигуна мають різні позначки, але однакову функцію:
- PUL=PULS=CLK pulse< /li>
- DIR =CW=CWW напрямок
- З’єднання загального анода (з’єднання B)
- EN+ PUL+ DIR+ підключено до загального анода
- EN- під’єднується під’єднується до EN
- PUL- підключається до CLK
- DIR- підключається до DIR
- З'єднання загального катода (підключення B)
- EN-PUL-DIR- підключається до загального катод
- EN+ підключається до EN
- PUL+ підключається до CLK
- DIR+ підключається до DIR
- Список пакетів: 1 x Плата керування li>
