Найважливіші характеристики:

• 4 підтримка RS485 для сигналів RTS/CTS
• 1 порт Ethernet WAN/LAN
• Живлення 9- 36 В - розетка живлення (5,5/2,1) + промислова розетка живлення -4 -2 рівень 4
• Резервне живлення
• Підтримка DHCP, динамічний або статичний IP
• Підтримка хмари: MQTT через AWS IOT, Microsoft Azure, Thingsboard, Alibaba Cloud, EMQX, Tuya, Cumulocity IoT тощо
• Modbus RTU / Modbus TCP IP
• Шифрування SSL/TLS у TCP-клієнті, HTTP-клієнті та режимах MQTT
• Підтримка : TCP-сервер, TCP-клієнт, UDP-клієнт, UDP-сервер, https-клієнт, віртуальний COM
• Підтримка керування потоком CTS/RTS, XON/XOFF
• Hardware Watchdog

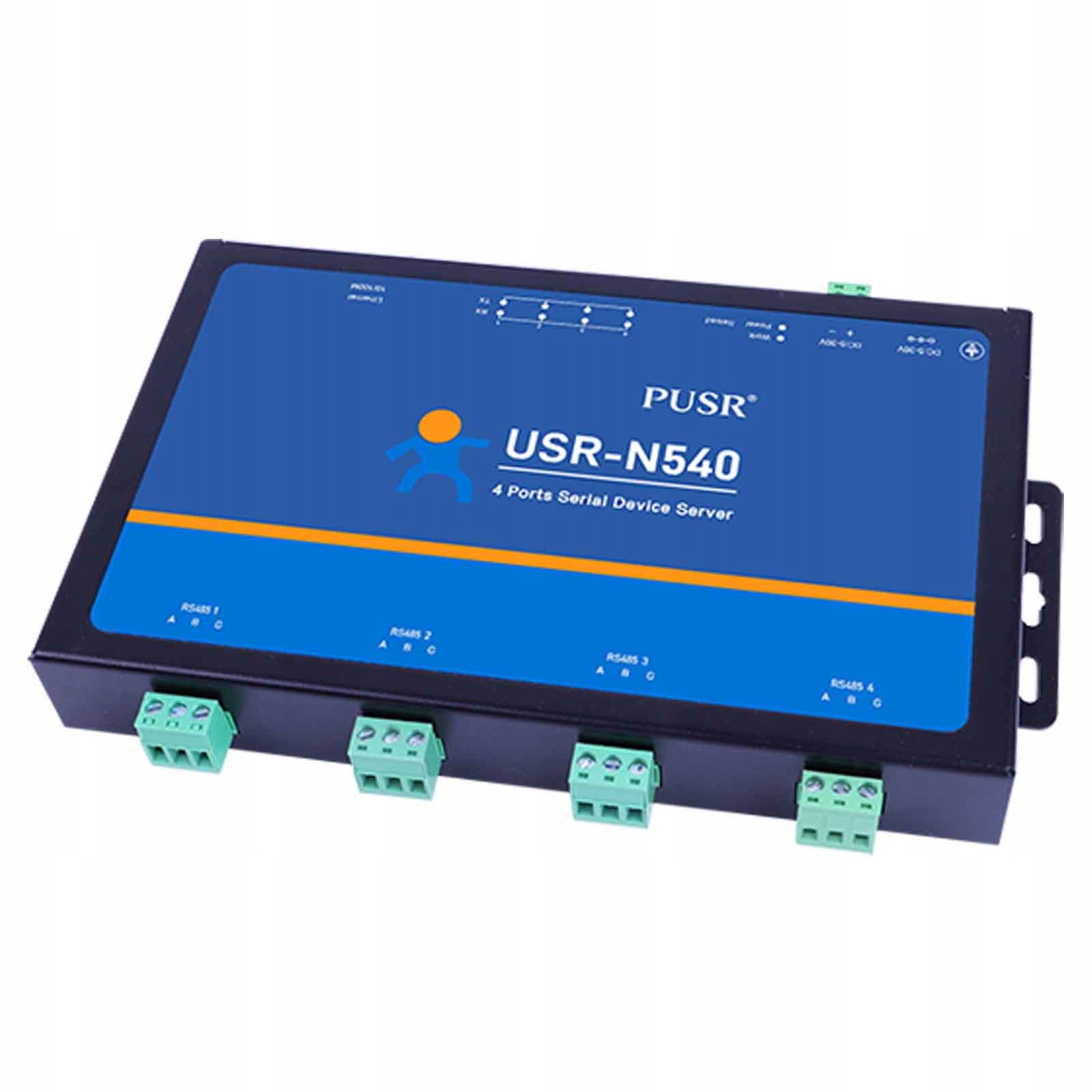

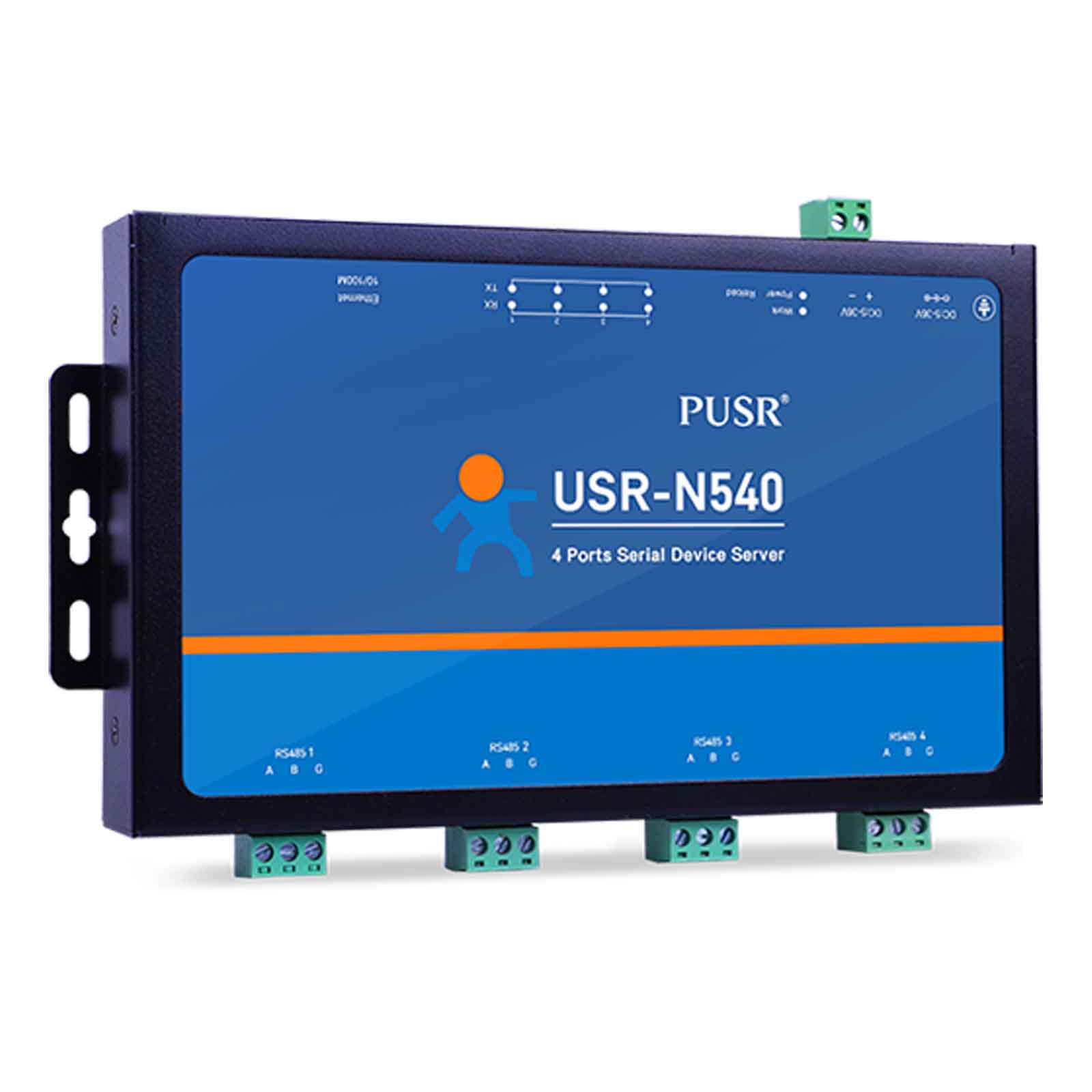

USR-N540-H7-4 — це промисловий медіаконвертер із 4 портами RS485 до LAN у металевому корпусі.

Пристрій забезпечує прозору передачу даних.

На базі процесора Cortex-M4, підтримує протоколи Modbus RTU і TCP IP.

Перемежові обчислення

N540 активно збирає дані та виконує внутрішні обчислення, а потім передає їх на хмарну платформу за допомогою спеціального формату Json. Граничні обчислювальні шлюзи можуть ефективно зменшити навантаження на сервер.

Шифрування передачі даних

Підтримує шифрування SSL/TLS у режимах клієнта TCP, клієнта HTTP та MQTT. Підтримує двонаправлену автентифікацію сертифіката.

Шлюз Modbus

Передача між протоколом Modbus RTU і Modbus TCP, підтримка опитування кількох хостів Modbus. Підтримка до 128 точок даних для збору даних і відображення адрес Modbus.

СПЕЦИФІКАЦІЇ:

• Ethernet:
• Номер порту: 1
• Стандартний інтерфейс: 8-контактний RJ45
• Швидкість: 10/100 Мбіт/с, MDI/MDIX, автоматичне перемикання між перехресним і прямим з’єднанням
• Захист: ізоляція електромагнетизму 2 кВ, блокування ізоляції оболонки
• Протокол мережі: IP,TCP,UDP,DHCP,DNS,https,ARP,ICMP, Веб-сокет, httpsd-клієнт
• Буфер отримання: Макс. буфер 16 Кб
• Процесор: ST Cortex-M7
• Базова частота: 400 МГц
• Flash: 128K+4M байт
• Програмне забезпечення< /li>
• Віртуальний послідовний порт（USR-VCOM）: Windows 2000 або новіша (32-розрядна/64-розрядна)
• Конфігурація: Вбудована на веб-сторінці, програмне забезпечення для налаштування комп’ютера, послідовна команда
• Послідовний порт
• Номер порту: 4 порти RS485, можуть працювати на той самий час)
• Стандарт інтерфейсу: RS-485: 2-провідний (A+,B-) напівдуплекс
• Біти даних: 7,8
• Стоповий біт: 1,2
• Біт парності: парний, непарний
• Швидкість передачі: 600 біт/с ~ 921600 біт/с
• Керування потоком: XON XOFF
• Буфер: Надіслати та отримати 2 кбайт відповідно
• Захист: RS-485: антистатичний 2KV, захист від блискавки
• RS-485 Pull-up і Pull- Понижуючий резистор: 2,2 кОм
• Основний параметр
• Розмір: 222 x 122 x 29 мм (включаючи корпус і термінали)
• Робоча температура: -40 ~ 85°C (промисловість)
• Температура зберігання: -40 ~ 85°C, 5 ~ 95% RH (без конденсації)
• Вхідна напруга: DC 9 ~ 36 В
• Робочий струм: 53 мА при 12 В
• Потужність: <1 Вт
• Сертифікат: CE, FCC, ROHS li>
