КОНТРОЛЕР ЗВАРЮВАЛЬНОГО АПАРАТУ SZG1

.

ЦЕ ПОЛЬСЬКИЙ ПРОДУКТ - ВИСОКА ЯКІСТЬ

Контроллер служить для автоматизації часу зварювання, забезпечуючи повторюваність виконуваних зварних швів. Завдяки повторюваності часу зварювання зварні шви виконуються правильно, якісно і, звичайно, є повторюваними, тобто всі зварювальні шви в даній серії однакові, припускаючи, що інші параметри зварювання (наприклад, струм) не змінюються. тим часом. Час зварювання можна встановити в діапазоні від 0,1 до 16 секунд.

.

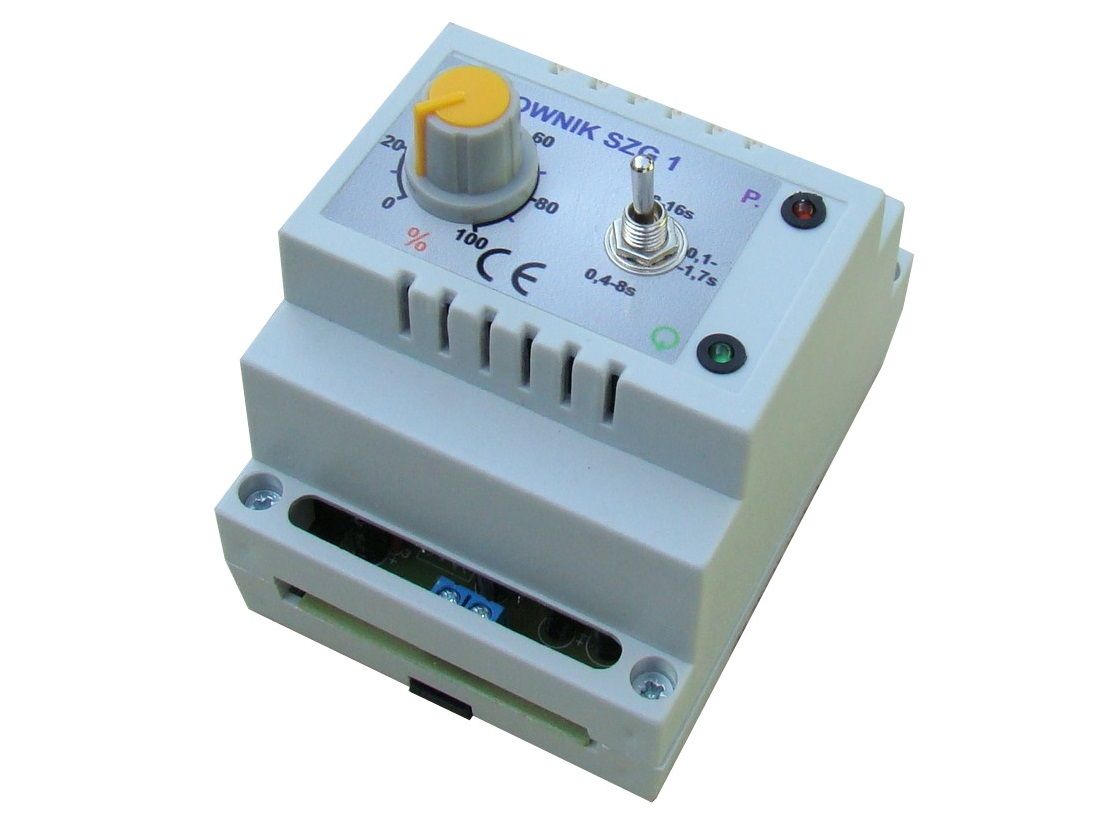

Управління контролером дуже просте, з правого боку є перемикач діапазону часу, який можна встановити в одне з трьох положень:

- середнє дозволяє встановити час у діапазоні від 0,1 до 1,7 секунди,

- нижнє дозволяє встановити час час у діапазоні від 0,4 до 8 секунд,

- верхній, що дозволяє встановити час у діапазоні від 0,8 до 16 секунд,

.

Після вибору діапазону часу за допомогою перемикача встановіть потрібний час за допомогою ручки з лівого боку перемикача. Регулювання часу плавне. Після налаштування цих параметрів ви можете почати використовувати його, звичайно, після підключення контролера відповідно до схеми нижче:

Як бачимо, джерело живлення контролера (230 В) підключається справа вгорі, а ліворуч зверху є роз’єм для вбудованого в контролер реле, яке керує зовнішнім контактором зварювального апарату. У нижній частині контролера є кнопка-роз'єм, який запускає процес зварювання. Контролер також має 2 світлодіоди: зелений означає, що живлення підключено, а червоний означає, що вбудоване реле ввімкнено.

Нормально відкрита кнопка – це миттєва (моностабільна) кнопка, яка запускає процес зварювання. Після її натискання контролер увімкне підключений до нього контактор на заданий користувачем час. Неважливо, як довго кнопка буде натиснута, контактор буде включений на час, заданий користувачем ручкою. Наприклад, якщо ручкою встановлюється час зварювання "T", наприклад, 3 секунди, не має значення, чи натиснута кнопка 0,5 секунди, 2 секунди або, наприклад, 7 секунд - контролер завжди вмикатиме підключений контактор на встановити 3 секунди. Це показано на схемі нижче

 У верхній частині діаграми вище ми бачимо вхідні стани (кнопка пуск), де «1» означає натискання кнопки, а в нижній частині ми бачимо вихідні стани, тобто вбудоване реле. При кожному натисканні кнопки реле відразу включається на час «T», який ми встановлюємо ручкою. Через час «T» реле буде вимкнено, навіть якщо оператор продовжує утримувати кнопку натиснутою. Звичайно, ви повинні натиснути кнопку один раз! Тому що, якщо під час відліку часу «T» відпустити кнопку та натиснути знову, контролер (при повторному натисканні кнопки) знову почне відлік часу, як показано на діаграмі нижче. Це означає, що час «Т» відраховується з моменту останнього натискання кнопки (коротке замикання входу в контролер).

Підсумовуючи, у типовому використанні ми натискаємо кнопку запуску один раз, контролер увімкне реле (засвітиться червоний світлодіод) на час «T» і лише коли контролер відпустить реле, і ми хочемо виконуємо ще одну зварку, знову натискаємо кнопку управління. Однак, якщо з якоїсь причини ви хочете продовжити час зварювання під час зварювання, ви можете натиснути кнопку ще раз, і час зварювання "T" буде скинуто та підраховано знову.

До входу кнопки слід під’єднати вільну від напруги кнопку тимчасового перемикання. Не прикладайте жодних зовнішніх напруг до цього входу! Звичайно, для контролера не має значення, чи є кнопка ножною, ручною чи, наприклад, кінцевим вимикачем, вбудованим у машину.

Технічні дані:

- джерело живлення 230 В змінного струму

- регулювання часу від 0,1 до 16 с у трьох діапазонах

- максимальне вихідне навантаження (вбудоване реле) 2A 230V

- плавне регулювання часу ручкою

- Монтаж на DIN-рейку, ширина контролера 7см

.

Товар абсолютно новий
