ІНТЕЛЕКТУАЛЬНИЙ КОНТРОЛЕР СКЛАДІВ 11-17K LCD ST (нова версія) З ОПТИЧНИМИ ДЕТЕКТОРАМИ SHARP ТА МАСКАМИ

Купуючи на цьому аукціоні, ви отримаєте:

• Інтелектуальний контролер сходів 11-17k LCD ST від Nowoster - 1 шт.
• Оптичний датчик сходів Sharp - 2 шт. .
• li>
• дерев'яні кришки для датчиків товщиною 1,5мм 75х75мм - 2 шт.

Опис

Нова версія 11-17k LCD контролера ST (стандарт).

Нові функції, правила, алгоритми, ефекти.

Версія для більшості PIR, оптичних і різких детекторів.

Детектори, маски тощо в залежності від версії.

Новинка в пропозиції. LED сходовий контролер 11-17k LCD ST (можливість введення нічного режиму, постійне введення світла, затримка вимкнення, енергозбереження).

Зелений LCD. На замовлення помаранчевий, білий (сірий). Інші кольори РК-дисплея залежно від наявності.

Підтримує від 11 до 17 сходів (освітлювальні точки).

Універсальний корпус для монтажу на DIN-рейку.

Польський продукт . Мабуть, найкращий контролер для сходів у цьому ціновому класі (він також працює з детекторами Sharp).

Просте встановлення. Швидкий монтаж (маркування входів/виходів на платі біля клемних роз’ємів). Незважаючи на досить широкі алгоритми і функції, налаштування і налаштування зручні. Дуже корисний РК-дисплей, який полегшує налаштування параметрів, а також тестування та діагностику (наприклад, детекторів). РК-дисплей можна затемнювати, що робить контролер високоенергоефективним. Традиційний РК-дисплей 2x16, який використовується, є набагато більш енергоефективним, ніж OLED-дисплеї тощо, і його цілком достатньо для налаштувань меню, налаштувань і читання робочих повідомлень.

Багато типів і типів детекторів живляться від 5 В ( від контролера) можна під’єднати до контролера або 12/24 В (живлення від джерела живлення).

Примітка. Ви можете змішувати типи детекторів. Наприклад, ви можете підключити міні-детектор PIR, що активується високим станом у нижній частині, і аналоговий оптичний детектор Sharp, який активується пороговою напругою вгорі.

Приклади підтримуваних типів детекторів:

Mini PIR HC-SR501 (стандартний ініціює високий стан) або з адаптером (ініціює низький стан), SR505, SR602, AM312 тощо.

Оптичний стандарт 0,8 м E18- D80NK або інші подібні клони (спрацьовує низький стан)

Цифровий Optical Sharp із фіксованим діапазоном 80 см (з адаптером, спрацьовує низький стан)

Аналоговий стандарт Optical Sharp 150 см, міні 150 см, міді 80 см, 5 м/500 см (спрацьовує пороговою напругою). Оптичні детектори Sharp у більшості випадків є найкращими детекторами для сходів. Вузький робочий кут, швидкий відгук (менше 100 мс), безпечна робота (інфрачервоний промінь) і регульований діапазон роблять їх неперевершеними в цьому ціновому класі.

Використання сходового контролера на додаток до візуальних ефектів, безпеки , і т. д. також реальна економія енергії, оскільки сходи вмикаються під час проходу.

Електричні параметри:

Живлення постійного струму 12/24 В (від 8 В до 30 В).

Адаптовано до світлодіодних стрічок, як 12 В, так і 24 В (наприклад, COB). Практично всі типи стандартних світлодіодних стрічок 12/24 В.

Адаптовано до світлодіодних очей (світлодіодних ламп) 12В, 24В, 10В, 14В тощо.

Примітка. Світлодіодні лампи з драйверами повинні мати опції затемнення з ШІМ.

Споживання струму (мінімальне та максимальне підсвічування РК-дисплея):

Для 12 В: від 8 мА до 15 мА.

Потужність споживання :

100 мВт (мінімальне підсвічування РК-дисплея)

180 мВт (максимальне підсвічування РК-дисплея).

Потужність струму 1 А на канал (17 А на контролер).

Потужні транзистори NMOSFET високого класу.

Ефективність керування світлодіодами 99,9%. Це означає, що якщо на сходинці є світлодіоди потужністю 10 Вт, втрати потужності на транзисторі nmosfet становитимуть 10 мВт (0,01 Вт). Якщо для всіх сходів є світлодіоди потужністю 100 Вт, втрати потужності становитимуть 0,1 Вт.

Експлуатація

Схема підключення

Корпус і РК-дисплей

Сходовий контролер продається у відповідному корпусі для DIN-рейки. Його можна легко (без використання додаткових інструментів) встановити на рейку - вільно звисаючу або як частину стандартної інсталяційної шафи (розподільчий пристрій під або поверхнею).

Однією з переваг світлодіодного сходового контролера 11-17k є те, що контролер має дружнє середовище налаштування та конфігурації на основі РК-дисплея. Відразу видно, що встановлюється і в якому обсязі. Під час налаштувань немає необхідності скидати контролер із живленням, як у випадку з дешевшими версіями сходових контролерів без РК-дисплея. Налаштування параметра передбачає вибір певної функції в меню налаштувань і встановлення значення даного параметра. Ви можете відразу перевірити роботу з нововстановленим параметром. Використання РК-дисплея в контролері сходів полегшує налаштування та перегляд параметрів, функцій і поточного стану контролера сходів.

Сходовий контролер Sharp 11-17k LCD — це багатомовний пристрій. Інформація на дисплеї контролера може відображатися однією з трьох мов: польською, англійською або німецькою. Користувач вибирає мову під час запуску драйвера.

Функції контролера

Алгоритми, функції та набір можливостей світлодіодного сходового контролера роблять його неперевершеним на ринку серед подібних рішень цього типу для інтелектуального світлодіодного освітлення сходів.

Функції драйвера:

• 4 регулювання швидкості запалювання та гасіння
• 2 налаштування для нерівномірного освітлення та гасіння (прискорення ефекту)
• регулювання розмиття (дисперсії) режиму плавного запалювання
• регулювання яскравості спокою двох крайніх або всіх точок світла
• регулювання максимальної яскравості ефекту та режим постійного освітлення
• Функція запалювання та гасіння в ступінчастому та плавному режимах
• регулювання часу блокування детектора - дозволяє уникнути активації детектора для кожної ноги окремо, а не для однієї людини
• вхід для постійного освітлення всіх каналів
• функція таймера в режимі постійного освітлення
• вхід блокування світла (від сутінкового датчика, перемикача)
• регулювання діапазону датчика Sharp ("поріг активації")
• Багатомовність – меню контролера може відображатися польською, німецькою або англійською мовами

Докладну інформацію про контролер, його функції та налаштування можна знайти в посібнику користувача та на веб-сайті фірми.

Датчики та кришки для сходів Sharp

Оптичні датчики сходів Sharp

Оптичні детектори Sharp будуть працювати практично на будь-яких сходах, якщо є можливість встановити датчик:

• на бічній стінці,
• у стовпі балюстради,
• передня частина ідіота,
• у стояку.

Проблема полягає не в т.зв відкриті сходи, лише одна поверхня яких стикається зі стіною, а також сходи, розташовані між двома стінами. Сенсори Sharp - це універсальні відбиваючі оптичні сповіщувачі, які поєднують в одному корпусі передавач і приймач. Завдяки цьому установка цих сходових датчиків є односторонньою - НЕ потрібно встановлювати приймач або дзеркало з боку, протилежного датчику.

Оптимальна висота установки датчика як елемента системи освітлення сходів - не менше 30 см над підлогою.

Детектори Sharp мають дуже вузький робочий кут. Це важливо у випадку системи освітлення сходів, оскільки допомагає уникнути ситуацій, коли освітлення вмикається лише людьми, що проходять повз сходи.

Каталожний діапазон датчиків Sharp від 20 до 150 см. Вони чудово працюють на сходах шириною до 120 см. Крім того, в сходовому контролері можна точно визначити параметр «поріг спрацьовування», який безпосередньо впливає на радіус дії датчика Sharp.

ТЕХНІЧНІ ДАНІ

• Розміри самого детектора: довжина 45 мм, ширина 20 мм, глибина 22 мм.
• Мінімально необхідний монтажний отвір – адаптер розміщується НЕ поруч із детектором: 45 мм x 25 мм, глибина 25 мм
• Мінімально необхідний монтажний отвір – адаптер, розташований поруч із детектором: 45 мм x 25 мм, глибина 40 мм

Детектор має кабельні виходи з адаптером. Адаптер призначений для усунення впливу можливих перешкод. Додатково адаптер має затискний роз'єм, що полегшує монтаж кабелів. Опис входів знаходиться на платі адаптера (- вихід +).

Окуляри

Оптичні детектори Sharp, які продаються в комплекті, завдяки кришкам, що входять до комплекту, можна легко встановити в стандартну 60-міліметрову коробку для прихованого монтажу. Датчик кріпиться до решітки за допомогою гвинтів, що входять у комплект. Кришка з прикріпленим датчиком прикручується до монтажної коробки (гвинти в комплект не входять, можна використовувати гвинти, що додаються до монтажної коробки, або будь-які інші гвинти відповідного розміру). Нижче наведено ілюстративні фотографії датчиків сходів Sharp, встановлених у кришках, і детектора з дерев’яною кришкою в кінцевому місці на стіні. Завдяки цим фотографіям ви можете уявити, як буде виглядати датчик біля ваших сходів, і вибрати відповідне покриття.

Маскуючі рамки мають розміри 75х75 мм і товщину 3 мм (дерев'яні, білі) або 2 мм (чорні), що означає, що вони гарно закривають монтажну коробку і в той же час не сильно виступають зі стіни. Кришки мають отвори для кріплення датчика, бічні отвори з відстанню 60 мм, що дозволяють прикручувати кришку та детектор до монтажної коробки, а також отвори для лінз датчика.

Кришки з плексигласу принаймні з одного боку покриті шаром захисної плівки, яка захищає виріб від подряпин під час транспортування чи складання. Зрештою, захисну плівку слід видалити.

За замовчуванням в комплект входять ЧОРНІ решітки. За бажанням його можна замінити на БІЛІ, ДЕРЕВ'ЯНІ або чорні чи білі кришки з ЛИЦЕМ, що імітує світлий або темний шліфований алюміній. Дерев’яні чохли виготовлені з необробленої березової фанери, яку можна пофарбувати/пофарбувати/покрити лаком у будь-який колір, який підходить до сходів чи дизайну інтер’єру.

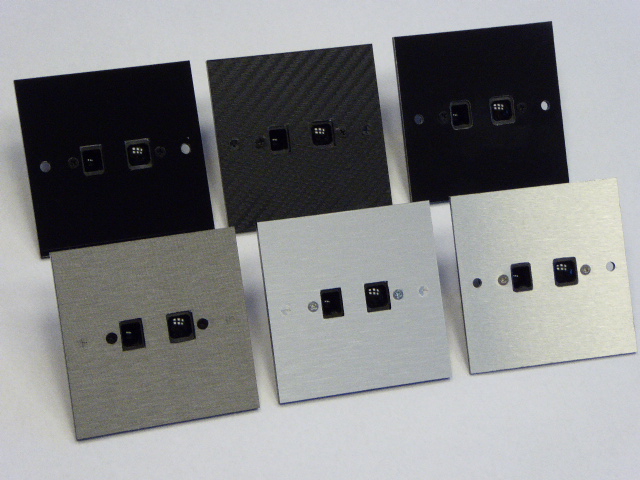

Нижче наведено доступні кольори чохлів для оптичних датчиків сходів Sharp:

Підсумок

• кількість сходів/точок освітлення на вибір: між 11:00 і 17:00
• поступово (джерела світла освітлюють чи ні) і плавно (ефект освітлення) / затемнення)
• входи для оптичних датчиків Sharp, діапазон яких можна регулювати в контролері (в каталозі до 150 см)
• багато функцій і налаштувань,
• Корпус для DIN-рейки — легке встановлення
• РК-дисплей — легко налаштовувати та діагностувати стан пристрою
• Електроживлення 8–25 В постійного струму для контролера. Зазвичай 12 В/24 В постійного струму. Контролер зазвичай живиться від того самого джерела живлення, що й світлодіодні джерела світла
• споживання струму самим контролером 20 мА
• споживання електроенергії самим контролером 0,15 Вт
• навантаження до 1А на канал
• Контролер з датчиками Sharp буде працювати практично на будь-яких сходах!
• діоди, світлодіодні стрічки, світлодіодні лампочки можна підключати до контролера навіть на кабелях кілька метрів завдовжки
• до Контролера можна підключати лише діоди (з резисторами), світлодіодні стрічки, світлодіодні модулі, світлодіодні стрічки, світлодіодні очі тощо.
• Контролер продається як на малюнку. Ви повинні забезпечити власне джерело живлення та світлодіодні джерела світла
• дуже висока ефективність роботи
• високоякісні компоненти, професійна друкована плата та монтаж - довгострокова гарантія
