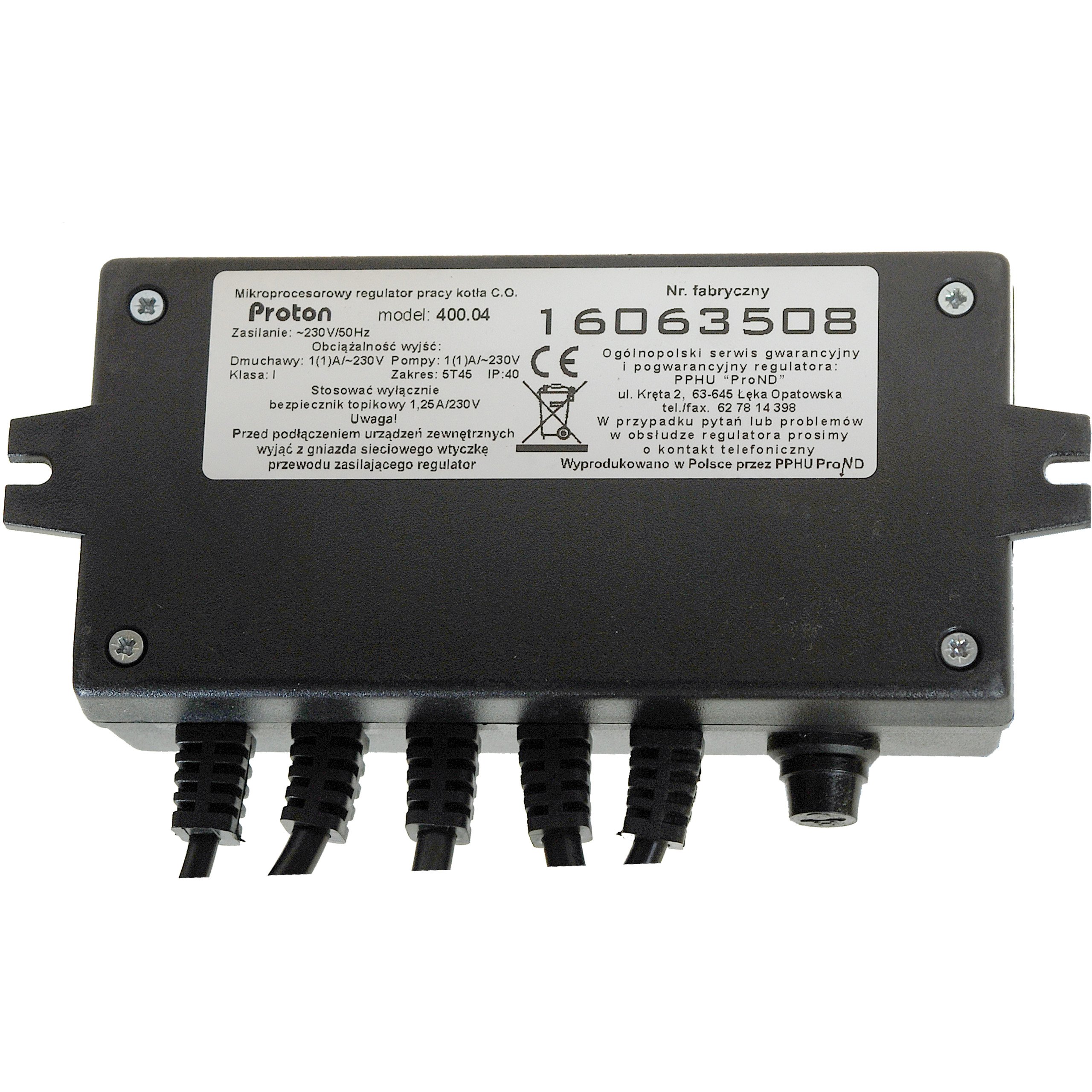

КОНТРОЛЕР ДЛЯ РОБОТИ ХОЛОДНОГО КОТЛА НАСОС ПОДУВКИ - МОДЕЛЬ PROTON

СИМВОЛ ПРОДУКТУ: 5325

Особливості:

• Польський продукт
• чудова якість
• найпопулярніший на ринку
• li>
• офіційний представник
• інтуїтивно зрозуміле керування

ТЕХНІЧНІ ПАРАМЕТРИ КОНТРОЛЕРА

• Гістерезис - 1°C
• Діапазон зниження швидкості - 6 °C
• Час реакції - 30 хв.
• Температура включення циркуляційного насоса - 25-70 °C
• Діапазон налаштування температури - 35-90 °C
• Час обдування - 5-59 с (можна вимкнути)
• Час між видуваннями - 1-30 хв
• Максимальна швидкість повітродувки - 12 градусів
• Мінімальна швидкість повітродувки - 1 градус
• Температура відключення регулятора - 25-50 °C
• Температура для ввімкнення зовнішнього апаратного аварійного термостата - прибл. 90 °C
• Температура ввімкнення внутрішнього апаратного аварійного термостата - прибл. 93 °C
• Температура включення термостата аварійної програми - 92 °C
• Температура навколишнього середовища під час роботи контролера - 5-45 °C
• Напруга живлення - ~230 В
• Діапазон роботи датчика температури - 1-100 °C
• Вихідна навантажувальна потужність насоса (~230 В) - 100 Вт
• Навантажувальна потужність вентилятора (~230 В) - 100 Вт
• Енергоспоживання регулятора - 2 Вт
• Активація насоса при низьких температурах - нижче 5 °C
• Вмикання насоса кожні 14 днів на 1 хвилину - це запобігає застою насоса після опалювального сезону (умова роботи цієї функції - увімкнення регулятора)
• Розміри регулятора (довжина, ширина, товщина) - 145 x 75 x 40 мм
• Відстань між отворами для кріплення на стіні - 161 мм

ПРИНЦИП РОБОТИ ТА ФУНКЦІЇ

Регулятор PROTON - остання модель контролера і одночасно наступник одного з найнадійніших регуляторів на ринку - контролера YETI. Мікропроцесорний контролер ПРОТОН призначений для керування роботою повітродувки та циркуляційного насоса в системах центрального опалення, має вихід для підключення пульта.

НАЙВАЖЛИВІШІ ФУНКЦІЇ РЕГУЛЯТОРА

Плавне регулювання швидкості повітродувки - НОВИЙ АЛГОРИТМ

Контролер PROTON має можливість встановлювати максимальну та мінімальну швидкість повітродувки, що дозволяє точно вибрати потужність, на якій буде працювати повітродувка. Поступове вмикання нагнітача від мінімальної до максимальної швидкості подовжує термін служби двигуна і запобігає раптовому спалюванню накопичених в котлі газів (так званий вистріл). У регуляторах Competition за потужність вентилятора відповідає тільки один параметр - в регуляторі PROTON можна встановити мінімальну і максимальну швидкість.

КОНТРОЛЬ ПАЛИВА

Ця функція передбачає зниження швидкості повітродувки до мінімуму, коли контролер виявляє падіння температури, незважаючи на те, що вентилятор увімкнено. Зниження швидкості вентилятора не викликає надмірного охолодження котла центрального опалення. Ця функція активується через 30 хвилин, якщо задана температура досягнута, або через 2 години, якщо задана температура не досягнута (режим розпалу - 2 години).

ФУНКЦІЯ АНТИЗАМОРОЖУВАННЯ

Нижче 5°C регулятор вмикає циркуляційний насос, який затримує замерзання деяких елементів системи центрального опалення (найбільш вразливих).

ФУНКЦІЯ АНТИ-СТОП

Після опалювального сезону циркуляційний насос включається на 1 хвилину кожні 14 днів - це запобігає застою насоса влітку - функція працює при включеному регуляторі.

АВТОМАТИЧНЕ ЗБЕРЕЖЕННЯ НАЛАШТУВАНЬ

Контролер має автоматичне збереження налаштувань у разі відключення електроенергії та повернення до попередньої операції після відновлення живлення.

ПОВЕРНУТИСЯ ДО ЗАВОДСЬКИХ НАЛАШТУВАНЬ

Контролер має можливість повернення до заводських налаштувань. Ця функція корисна, коли регулятор дерегулюється недосвідченими операторами.

САМОАКТИВНИЙ АВАРІЙНИЙ ТЕРМОСТАТ

Зовнішній термостат (аварійний термостат) захищає установку від перегріву, який може виникнути внаслідок пошкодження регулятора або неправильної роботи. Це спеціальний елемент, який відключає живлення вентилятора при температурі котла 90°C.

ПАРАМЕТРИ, ПРОГРАМОВАНІ КОРИСТУВАЧЕМ

Час продувки, час перерви між продувками, максимальна та мінімальна швидкість повітродувки, температура активації циркуляційного насоса, температура вимкнення регулятора.

ПАРАМЕТРИ, ПРОГРАМОВАНІ ВСТАНОВЛЮВАЧАМИ

Крім режиму конфігурації, доступного кожному користувачеві, контролер ПРОТОН має спеціальний режим, який дозволяє задавати параметри сервісу (додаткова сервісна інструкція). Сервісний режим дозволяє програмувати: характеристики повітродувки - завдяки цьому параметру наш контролер може працювати з будь-якою повітродувкою, доступною на ринку (до заданої максимальної потужності); потужність нагнітача під час обдуву - вирішуємо, з якою потужністю має працювати повітродув під час обдування; діапазон зниження швидкості повітродувки - на скільки градусів до заданої температури швидкість повітродувки повинна зменшити мінімальну температуру котла.

ВАРІАНТ ДИСТАНЦІЙНОГО КЕРУВАННЯ

Контролер PROTON можна підключити до панелі дистанційного керування PILOT R або кімнатного термостата. Підключення виносної панелі дозволяє регулятору працювати в двох режимах: кімнатний і котельний. Завдяки дистанційному управлінню ми можемо підтримувати постійну температуру в приміщенні, що економить паливо
