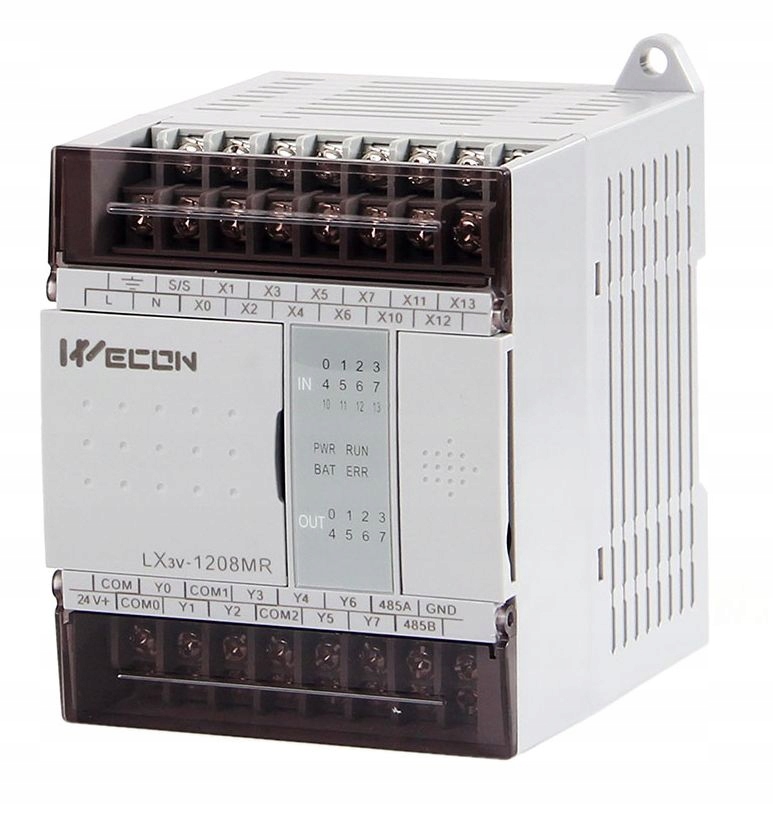

Контролер ПЛК Wecon LX3V 1208MR-A

• 12 входів / 8 цифрових виходів (Реле)
• ПроцесорARM 32-розряднийRISC
• Живлення 230 В змінного струму
• Порти RS485 / RS422
• Modbus RTU Master/Slave,
• Програмування USB - ПК
• Вбудоване зовнішнє джерело живлення 24 В / 700 мА
• Функції: PID, позиціонування, зв'язок
• Запис даних у флеш-пам'ять
• RTC годинник, живлення від батареї
• 3 швидкості Осі кодера A /B
• 128 інструкцій, що відповідають стандарту Mitsubishi
• Пам'ять програм 16K
• Сертифіковано CE FCC

Універсальні компактні контролери Wecon LX3V з можливістю розширення аналоговими модулями BD та комунікаційними модулями. Контролери, запрограмовані за допомогою безкоштовного програмного забезпечення PLC Editor.

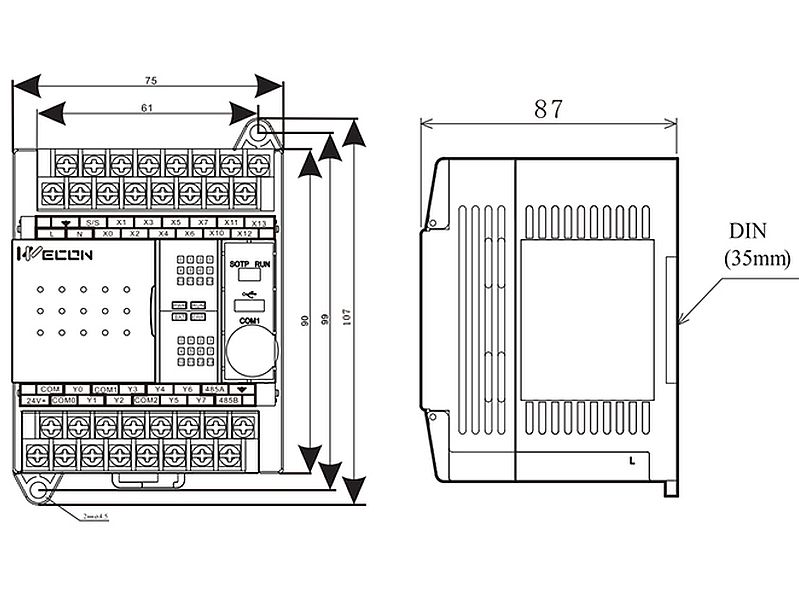

Малий, компактний розмір із кріпленням на DIN рейку. Індикатори PWR - живлення, RUN - робота, BAT - батарея RTC, ERR - помилка. Індикатори стану входів IN і виходів OUT. Вбудований блок живлення 24 В / 700 мА дозволяє живити зовнішні схеми, такі як кнопки, датчики та лампи. Контролери також можуть працювати як розподілені модулі введення/виведення в мережі Modbus RTU головний/підлеглий або використовуючи 1:N, N:N протокол зв'язку модуля BD.

Контролер LX3V має вбудовані 2 комунікаційні порти COM1 - RS422, COM2 - RS485, COM-порт 2 можна налаштувати як Modbus RTU господар/підпорядкований. Програмування здійснюється через вбудований мікропорт USB або через послідовні порти COM. Контролер можна розширити за допомогою 1 аналогового або BD комунікаційного модуля:

• 2ADI (В) 2 x аналогових входу 4-20 мА (I) або 0-10 В (В)
• 2DAI(V) 2 x аналогові виходи 4-20mA (I) або 0-10V (V)
• 2PT 2 x PT100 input
• 2RS485 2 x RS485 ( 1:N , N :N, Modbus RTU, команда RS)

Програмне забезпечення PLC Editor – це простий та інтуїтивно зрозумілий інструмент для програмування контролера. Він має симулятор Offline і можливість працювати в режимі редагування Online без зупинки контролера. Мова схеми програмування дозволяє легко аналізувати процес виконання програми в графічному режимі. Інструмент Моніторинг пристрою дозволяє відстежувати/редагувати змінні контролера.

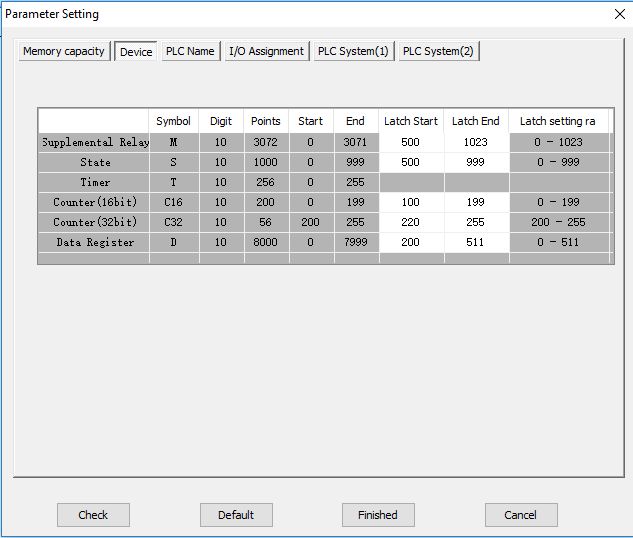

Структуру програми можна розділити на вкладки (Statement) для кращої читабельності та функціональності. Усім змінним можна присвоїти імена (Коментар). Змінні контролера поділені на області:

• X входи (0-7)
• Y виходи (0 - 5)
• бітові позначки M (0-1023)
• стани S (0-999)
• таймери T (0-255)
• C лічильники 16 біт (0-199)
• лічильники C 32 біт (200-255)
• D регістри 16 біт (0-7999)
• Dреєстри > система (8000-8255)

Прапорці M і регістри D можна налаштувати як області пам’яті даних після втрати живлення (флеш-пам’ять)

Програма також містить 128 інструкцій, згрупованих у 17 категорій. Інструкції та структура програми відповідають стандарту Mitsubishi FX

Програмне забезпечення, посібники, документація доступна за адресою: we-con.com.cn/en/

У набір входить:

• Контролер LX3V 1208MR-A
• Інструкція DTR
