Контролер Elektroweb AA038
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 35
Заказывая «Контролер Elektroweb AA038», вы можете быть уверены, что данное изделие из каталога «Модули» вы получите через 5-7 дней после оплаты. Товар будет доставлен из Европы, проверен на целостность, иметь европейское качество.

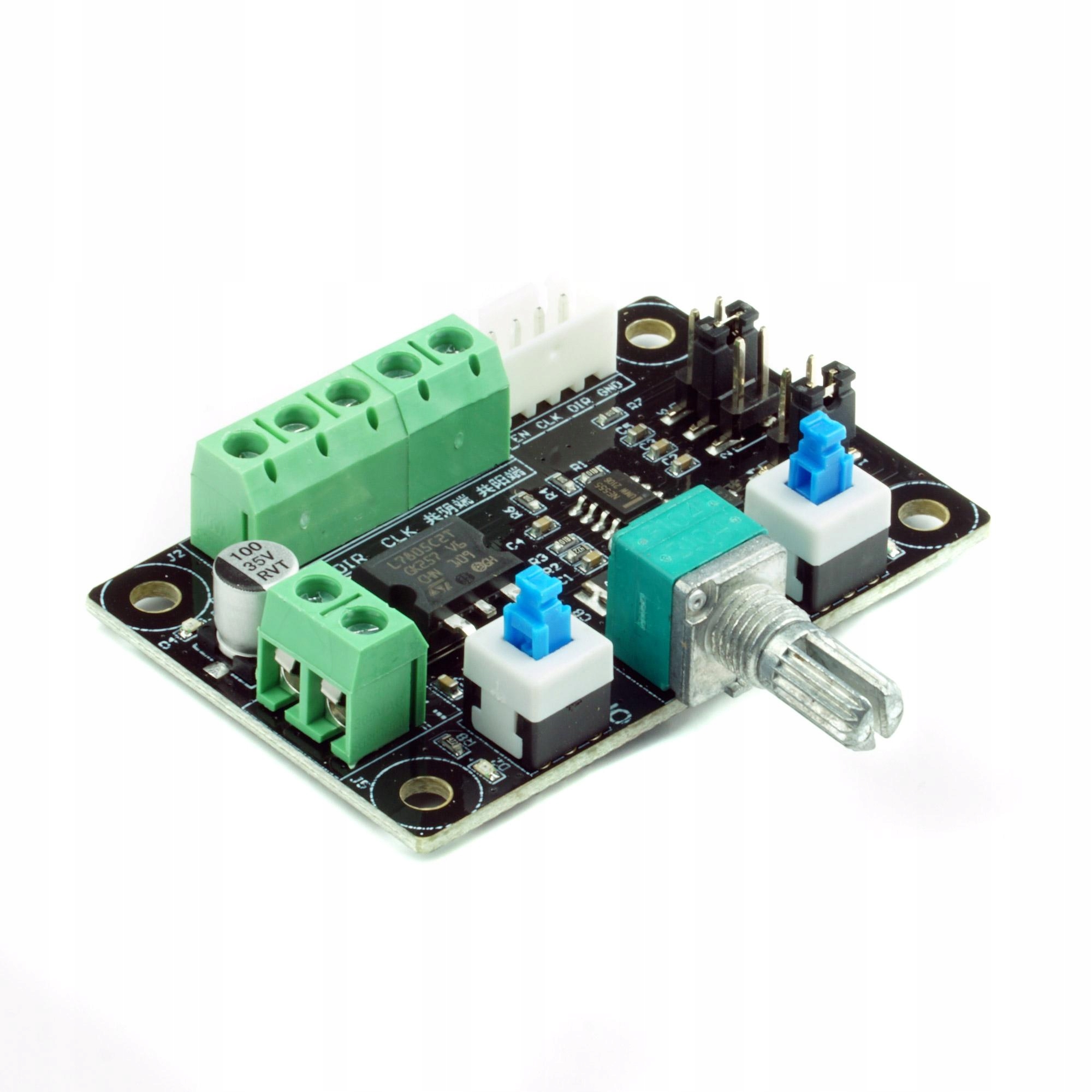

Цей модуль дозволить нам вручну керувати роботою крокових двигунів. Завдяки цьому ми можемо регулювати швидкість обертання двигуна та напрямок обертання (вліво/вправо) за допомогою потенціометра. Плата може видавати сигнал PWM або PULSE в 3 діапазонах частот. Ми можемо живити його напругою від 8 В до 24 В через такий високий допуск на напругу, ймовірно, нам не доведеться забезпечувати окреме джерело живлення для нашого модуля.
ПАМ’ЯТАЙТЕ, ЦЕЙ МОДУЛЬ Є ЛИШЕ ГЕНЕРАТОРОМ КЕРУЮЧОГО СИГНАЛУ, НЕ КОНТРОЛЕРОМ ДВИГУНА
Модуль слід підключати до контролера двигуна, а не безпосередньо до двигуна.
Через те, що маркування часто неоднорідне, майте на увазі, що такі абревіатури означають те саме:
- EN = ENA = ENABLE
- PUL = PULS = CLK
- DIR = CW = CWW
Опис контактів дошки в галереї.
Можливість встановити 3 робочі частоти:
- низька: 5,4k-160khz
- середня: 540-16,6 кГц
- висока: 80-2,4 кГц

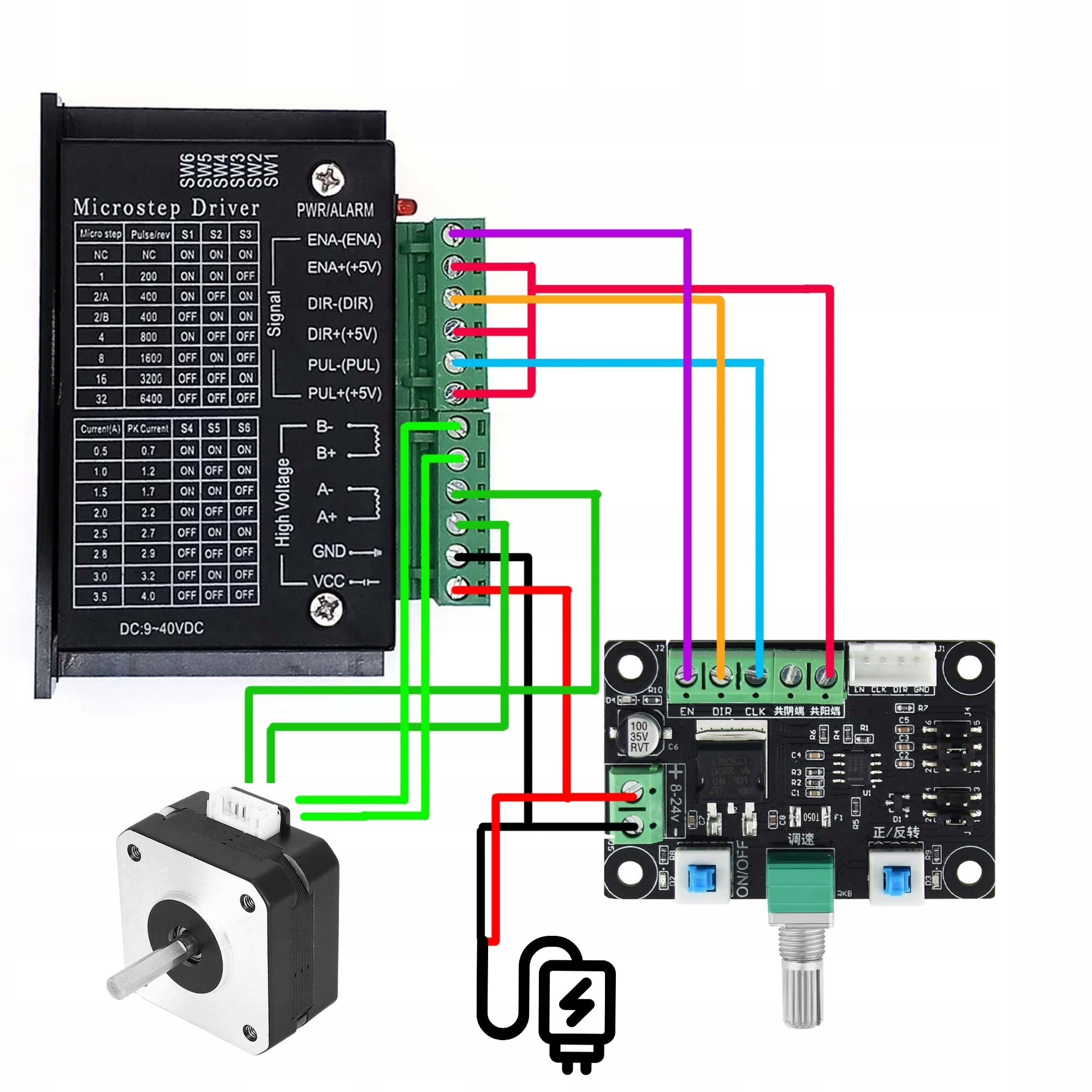

У випадку підключення загального аноду ми підключаємо:
- EN+, PUL+, DIR+ разом до анода
- EN- з EN,
- PUL- з CLK
- DIR- з DIR
У випадку з'єднання загальним катодом ми з'єднуємо:
- EN-, PUL- , DIR- разом до катода
- EN+ з EN,
- PUL+ із CLK
- DIR+ з DIR
Ручний контролер крокового двигуна MKS OSC V1.0
