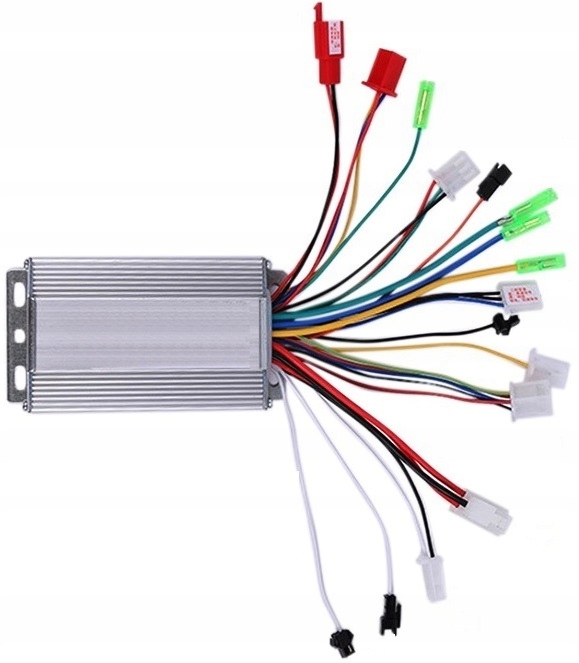

КОНТРОЛЕР БЕЗЩІТКОВОГО ДВИГУНА 350 Вт 36 В/48 В

Регулятор швидкості для трифазного двигуна BLDC.

Пристрій використовується для регулювання швидкості обертання трифазного двигуна BLDC (BrushLess Direct-Current motor ).

Дозволяє підключати 3-провідні двигуни з датчиком Холла.

Максимальний вихідний струм, який можна отримати від регулятора, становить 18А. Максимальна потужність двигуна до 350 Вт.

Це версія без підтримки дисплея.

Контролер дозволяє:

• КРУЇЗ-КОНТРОЛЬ(круїз) автоматична підтримка заданої швидкості
• ВАЛІКИЙ ЧИ ПОВОРОТНИЙ ВАЖЕЛЬ (дросель) працює з будь-яким датчиком Холла
• ПЕРЕМИКАЧ ШВИДКОСТІ(3 швидкості) - 80% / 100% / 110%
• L-BRAKE - автоматичне відключення двигуна після натискання на гальмо (ручне гальмо з нормально відкритим датчиком)
• H-BRAKE - автоматичне відключення приводу двигуна при високому статусі (наприклад, від освітлювальної установки) , стоп-сигнали)
• SELF LEARNING (самонавчання) автоматичне програмування узгодження фаз двигуна та датчиків (опис нижче)

Технічні параметри:

• Номінальна напруга живлення (автоматичний вибір): 36В або48В
• Відключення живлення з розрядженою батареєю: 30 В або 40 В
• Обмеження струму: 18A
• Номінальна потужність: 350 Вт
• Розміри: 105 мм x 70 мм x 38 мм

ПЕРШИЙ ЗАПУСК КОНТРОЛЕРУ

Після підключення проводів живлення (товстий червоний і чорний) і фазних проводів до двигуна (товстий жовтий, синій, зелений ) увімкнути контролер (увімкнути/вимкнути). На цьому етапі ми не підключаємо інші компоненти. Потім ми з’єднуємо два кабелі з самонавчанням (самонавчання). Контролер запуститься в сервісний режим і двигун (колесо) почне повільно обертатися. Якщо колесо обертається в неправильному напрямку, від'єднайте дроти самонавчання та через деякий час знову підключіть їх. Двигун запуститься у зворотному напрямку. Відключаємо живлення і відключаємо дроти самонавчання. Відтепер контролер «запам’ятовує», у якому напрямку буде обертатися колесо. Ми можемо переходити до наступної частини встановлення установки.

Опис штифтів
