Клон CA80 із процесором Z80.

Пропоную комп'ютер, програмно сумісний з найкращим польським навчальним комп'ютером 1980-1990-х років - CA80. Це не оригінал і не репліка, а абсолютно новий дизайн, що використовує всі можливі властивості оригіналу. Я зберіг нумерацію елементів і назви модулів, щоб полегшити використання оригінальної документації. Усі програми, написані для CA80 відповідно до рекомендацій пана Станіслава Гардиніка, мають працювати.

Це набір елементів для самостійного збирання. На друкованих платах нанесена схема монтажу, тому розстановка елементів не повинна викликати труднощів. Трансформаторний паяльник для пайки не підходить!!!

Процесор (Z80), порти вводу-виводу (NEC82C55) та лічильник тактів (Z80CTC) розібрані та закуплені в Китаї. Всі вони були перевірені на тестовому екземплярі. Решта елементів є новими та надходять із різних джерел.

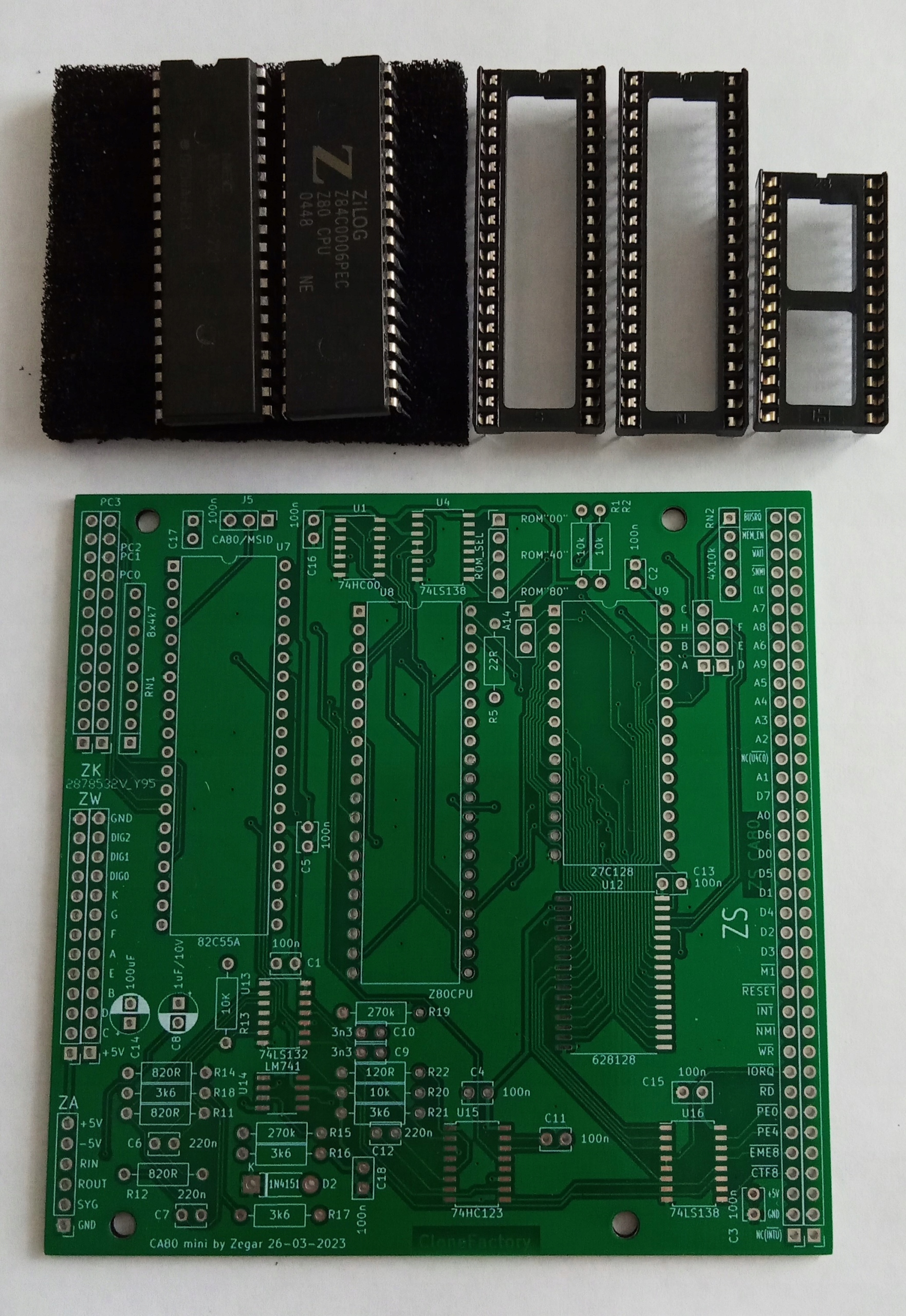

На фотографіях зображено придбаний товар і зібрану тестову одиницю. Ви купуєте набір елементів з друкованими платами.

Набір складається з чотирьох модулів:

• CA80-mini,
• MIK89-mini,
• світлодіодний дисплей
• міні-чохол

Ви купуєте набір, показаний на фотографії нижче. Усі описані нижче додаткові модулі можна придбати на додаткових аукціонах.

CA80-mini.

Це еквівалент MIK90, модифікований для запуску програмного забезпечення MIK290.

MIK89-mini.

Це еквівалент MIK89, розширений роз’ємом ZU64. Додаткові функції (генератор CLK, дільник частоти для NMI і схема RESET (R9 - C5)) не використовуються, тому що вони реалізовані в завантажувальному модулі.

Генератор 4 МГц в комплекті відсутній. і SN74HC93

Дисплей CA80.

Дисплей CA80 — це спрощений дизайн, подібний до оригінального MIK05. Замість транзисторів я використовував 74HC240. Усі компоненти (крім дисплеїв) SMD, що дозволило мініатюризувати плату. Резистори та конденсатори достатньо великі (0805), щоб їх можна було паяти вручну. У набір входять зелені дисплеї 3461AG.

Міні-завантажувальний модуль.

Міні-завантажувальний модуль має багато функцій:

• скидає процесор після ввімкнення
• генерує сигнал CLK (4 МГц або 8 МГц)
• генерує сигнал NMI (500 Гц)
• завантажує програмне забезпечення з SD-карти в пам’ять комп’ютера
• встановлює системний годинник (опція)
• підтримує сенсорну клавіатуру (опція) або з терміналу
• замінює систему виконання MIKSID

Завдяки цьому модулю нам не потрібна ПЗУ.

Нам також не потрібна механічна клавіатура. Його можна замінити сенсорним екраном або скористатися терміналом. Це може бути віртуальний термінал на ПК (наприклад, PuTTY) або клон терміналу ANSI (VT100), наприклад FABGL.

На фото показаний блок в зібраному вигляді з модулями SD і RTC, які не входять в комплект. Їх можна придбати на іншому аукціоні.

Додаткові модулі.

Для програмування мікроконтролера потрібен конвертер UART-USB, наприклад FTDI232. У подальшій роботі це дозволяє керувати комп’ютером з терміналу на ПК.

Для перенесення програм із SD-карти потрібен модуль micro-SD. Можна працювати без карти, але мікроконтролер має бути запрограмований за допомогою обмеженої програми, яка постійно має образ EPROM.

Модуль DS3231 дозволяє встановлювати час у комп’ютері під час завантаження.

Модулі та карта доступні на іншому аукціоні.

ELWRO144-kbd.

Розміри модулів дозволяють помістити комп'ютер у корпус калькулятора Elwro144 (не є предметом цієї пропозиції). На іншому аукціоні ви можете придбати клавіатурну пластину, яка підходить до цього корпусу.

Клавіатурна пластина підходить до корпусу калькулятора ELWRO144. Перед установкою уважно огляньте його, адже він універсальний. Залежно від того, як спаяні мікроперемикачі, він буде сумісний зі «старою» або «новою» версією CA80. Паяємо «міні» вертикально і використовуємо верхній роз'єм ZK. Перемикачі «гумові», що забезпечує тиху і комфортну роботу клавіатури. На платі є позначки клавіш, тому її можна використовувати і без корпусу.
