Компресор Gudepol SMART-3G 11/10-500/11-VT 500 л

Гвинтовий компресор серії SMART-3G є третім поколінням популярних компактних компресорів від Gudepol. Версія 3G - це абсолютно новий дизайн, спрямований на підвищення культури експлуатації та отримання кращих параметрів гвинтового компресора.

Для досягнення поставленої мети інженери Gudepol розробили сучасний безкаркасний корпус, що дозволило зменшити рівень вібрації та потік повітря всередині гвинтового компресора.

Система охолодження також була перероблена, підвищивши її ефективність порівняно з попереднім поколінням, забезпечивши належну роботу компресора в складних умовах навколишнього середовища.

SMART-3G автоматизація компресора є комплексним захистом пристрою від порушень роботи електричного підключення.

Широкий спектр удосконалень: включаючи оцинкований бак, Gudepol Cloud, частотний перетворювач - це повний спектр персоналізації компресора відповідно до замовника потреб.

Гвинтовий компресор SMART-3G - опис компонентів

Панель керування L9

Компресор SMART оснащений мікропроцесорною панеллю системи управління, яка інформує користувача про режим роботи компресора.

Чіткий і детальний дисплей надає інформацію про:

несправність пристрою через детальний код тривоги,

робочу температуру гвинтового модуля,

загальна кількість відпрацьованих годин під навантаженням,

час, що залишився до сервісного огляду.

Панель має функцію пам'яті несправностей

Тиск під вашим контролем - Установка датчика тиску дозволяє змінювати мінімальний і максимальний тиск після через пульт управління. Робочий тиск відображається на десятковій шкалі.

Гвинтовий компресор Gudepol SMART-3G 11/10-500/11 VT Потужність двигуна 14,96 HP

Автоматизація

Сучасна автоматизація на основі компонентів найвищої якості захищає компресор від:

падіння напруги в електричній мережі,

збій фази живлення,

неправильний напрямок обертання двигуна,

перевантаження двигуна,

занадто низька температура масла,

запуск незбалансованого гвинтового модуля.

Електродвигун з натягувачем

Насосна система компресора серії SMART, виготовлена ​​з найкращих компонентів, має один із найкращих на ринку коефіцієнтів корисної дії щодо потужності двигуна. Надійна система передачі приводу за допомогою пасової передачі, що забезпечує стабільну роботу компресора. Удосконалена система фільтрації «масло-повітря» забезпечує низький вміст олії в стисненому повітрі на виході компресора.

Охолоджувач «масло-повітря»

Надзвичайно ефективний охолоджувач із двома функціями забезпечення оптимальних умов роботи в найскладніших умовах експлуатації компресора. Це дозволяє досягти низької температури повітря на виході в пневмомережу. Для з’єднання радіатора з модулем використовувалися високотемпературні гідравлічні лінії.

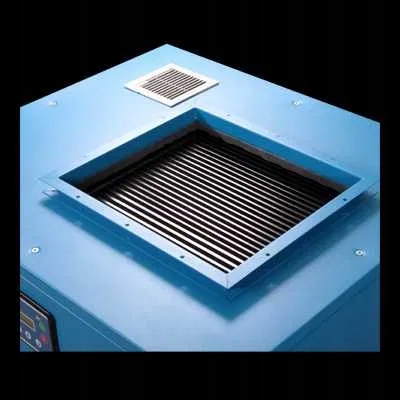

З'єднувальний фланець охолоджувача - верхня конструкція компресора дозволяє підключити вихлопну систему для розсіювання тепла навколо приміщення.

Шумопоглинаючий корпус

Корпус < Гвинтовий компресор b>SMART має компактний корпус, виготовлений з високою точністю. Звукоізоляційні плити, встановлені всередині корпусу, разом із системою конструкції компресора дозволили досягти рівня шумового бар’єру 68 [дБА], що є одним із найкращих результатів у цьому класі компресорів.

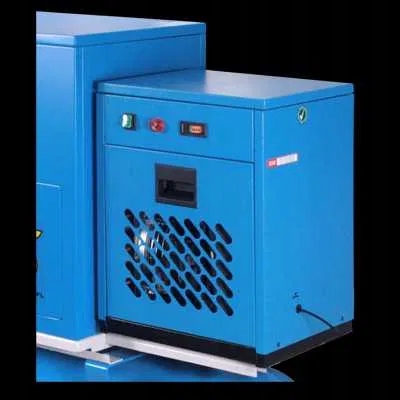

Версія станції підготовки повітря VT

Компресор серії SMART додатково може бути оснащений станцією підготовки повітря, яка складається з наступних елементів: точка роси осушувача холодоагенту +3oC, фільтр тонкого очищення 0 ,1 мкм,0,01 мкм кінцевий фільтр і автоматичний ежектор конденсату. Відповідно до стандарту ISO 8573-1 система очищення відповідає класу 1.4.1.

Доступні виробничі вдосконалення

Оновлення L26S для компресорів SMART - ХІТ - ДОСТУПНЕ ОНОВЛЕННЯ

Елемент включає в себе виробничу заміну стандартної панелі керування L9 у Компресор HIT або SMART для моделі L26S

Покращення включають усі функції стандартного рішення, а також такі переваги.

Додаткові переваги:

панель управлінняL26S має алфавітно-цифровий РК-дисплей,

повідомлення про роботу компресора передаються на 8 мовах (польська, англійська, німецька, французька, італійська, іспанська, турецька, португальська),

інтегрований годинник дозволяє встановити 3 робочі графіки на один день на тиждень,

порт RS485 дозволяє підключити компресор до комп'ютера для моніторингу роботи пристрою,

можливість підключення GSM модуля - отримання SMS-повідомлень про роботу компресора,

автоматичний запуск компресора після відключення електроенергії,

p>

можливість підключити компресор з L26S в каскад.

Доступні покращення на етапі виробництва

Оновлення оцинкованого бака для гвинтових компресорів HIT - SMART на баку - ДОСТУПНЕ ОНОВЛЕННЯ

Позиція включає заміну стандартного напірного бака з порошковим покриттям на оцинкований (внутрішній/зовнішній) на етапі виробництва - стандарт антикорозійного захистуPN-EN ISO-1461. На оцинкований напірний бак надається 10-річна гарантія.

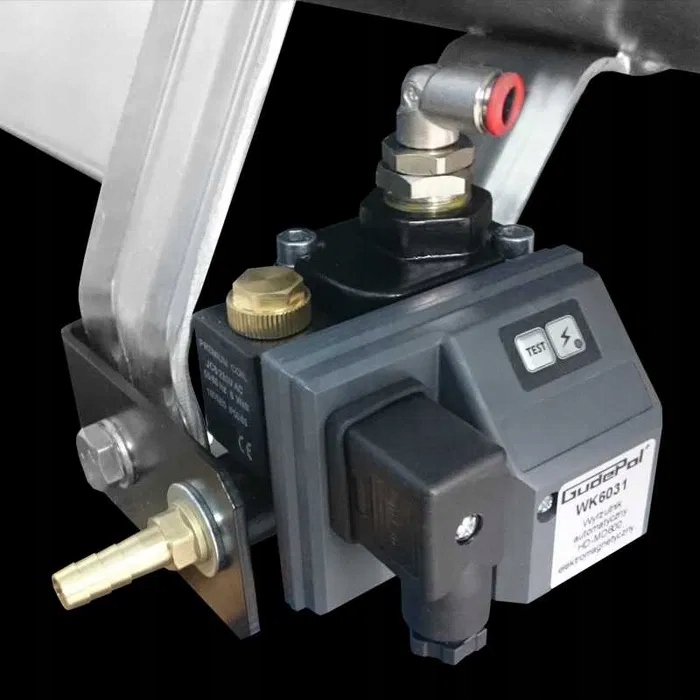

Автоматичний електромагнітний ежектор HD-MD600 - ДОСТУПНЕ ОНОВЛЕННЯ

Що таке перетворювач частоти та що таке це використано?< ​​/p>

Мін. / Макс. температура (ºC) +1 / +50;

Робочий тиск 0-16 бар;

Конденсат Забруднений маслом і без мастила;

Алюмінієвий корпус із твердим, стійким до стирання покриттям;

Вага 0,5 кг;

Необхідна система для сучасного управління конденсатом. Автоматичний зворотний клапан з електромагнітним керуванням відкривається за потреби на основі постійних вимірювань рівня конденсату в резервуарі та забезпечує безперервний злив конденсату із системи стисненого повітря без втрати тиску.

Конденсат утворюється в процесі охолодження стисненого повітря нижче температури точки роси. Водяна пара, накопичена в стисненому повітрі, досягає насиченого стану і починає конденсуватися у воду. Великі краплі води накопичуються в нижніх частинах системи, а дрібні краплі відносяться стисненим повітрям до ресиверів, що загрожує безпеці роботи всієї системи. У сучасних системах стисненого повітря керування конденсатом є стандартним.

Ось переваги нашого автоматично керованого зливу конденсату залежно від рівня конденсату в баку:

Висока надійність системи,

Максимальна ефективність,

Відсутність втрати тиску,

Стійкість до всіх компресорних масел,

Відсутність забруднення через використання додаткового сито,

Сигналізація в разі несправності,

Проста перевірка функціональності,

Низькі витрати на встановлення та обслуговування.

Gudepol SMART-3G гвинтовий компресор 11/10-500/ 11 VT Мережа живлення

PCT водо-масляний сепаратор - ДОДАТКОВЕ ОНОВЛЕННЯ

Що таке перетворювач частоти та для чого він використовується?

У процесі стиснення повітря компресорами, змащеними маслом, утворюється масляно-водяний конденсат, який містить від 500 до 5000 мг масла на літр конденсату. Відповідно до чинних нормативів вміст нафти в конденсаті, що скидається в стічні води, не може перевищувати 15 мг/л. (Закон. журн. № 116 від 12.10.91 р. ст. 503). УВАГА! Будь-яка компанія, яка забруднює природне середовище, наприклад, скидаючи неочищений конденсат у стічні води, повинна враховувати фінансові санкції.

Сепаратор конденсату PCT

Сепаратор PCT у сфері водопостачання сепаратори масла відокремлюють масло від конденсату, що утворюється в системах стисненого повітря. PCT забезпечує ефективне відділення нафти від конденсату, направляючи конденсат через різні ступені сепарації.

Принципи роботи PCT

Коли конденсат надходить уPCT , масло фільтрується за допомогою різних фільтруючих елементів. У сепараторіPCTконденсату використовуються адсорбційні матеріали для видалення надлишку масла. Довговічність першого ступеня фільтрації PCT визначається кількістю видаленої олії, а не кількістю конденсату. Вугільний елемент сепаратора використовується лише для остаточного очищення та забезпечує досягнення цільових значень 10 ppm. Професійний дизайн PCT надзвичайно компактний, легкий і водночас максимізує ергономічні фактори під час виконання планового технічного обслуговування.

Версія: 3G

Продуктивність [л/хв]: 1500

Ефективність [м3/год]: 90

Ємність бака [літри]: 500

Макс. тиск [бар]: 10

Потужність двигуна [кВт]: 11

Станція підготовки повітря: Інтегрована - версія VT (холодоосушувач, фільтри)

Напруга. живлення [В]: 400/50

Шум [дБ]: 70

З'єднання [дюйм]: 3/4

лат. х глибина x висота [см]: 201x79x162

Вага [кг]: 329
