ПРИМІТКА. Розміщуючи замовлення, ви можете вказати інший колір кришки сенсора: сірий, білий, коричневий або чорний.

НАБІР ДЛЯ СРОДИН З МІСЬКИМ ПОВЕРХОМ

Контролер сходів LIGHT WAVE smartLEDs SP23-P (модель ПРЕМІУМ)

+

3 оптична відстань і рух сходів датчики smartLEDs ALFA 100cm 8-24Vdc

для управління багатоточковим світлодіодним освітленням 12V/24VDC

Кількість контрольованих ламп: 3-23

Колір кришки датчиків: чорний

Безперервне вмикання та вимикання ламп - Справжня, унікальна світлодіодна хвиля з плавним, текучим та ефекти розмиття - ви не знайдете такого на Allegro!

Вбудований сутінковий вимикач із світловим датчиком

Конфігуратор для 20 параметрів контролера(Дуже велика можливість налаштування роботи відповідно до потреб)

Високоякісні цифрові оптичні датчики, розроблені та призначені спеціально для застосування на сходах. Чітко визначений регульований діапазон і вузький кут виявлення означають, що, на відміну від датчиків типу PIR, датчики ALFA не реагують на людей, що проходять повз сходи. Два доступних режиму роботи (відстань і рух) гарантують правильну роботу датчиків в різних умовах (відкриті сходи, закриті сходи). Єдині такі датчики на ринку.

Приваблива знижка! Купуючи комплект, ви отримуєте привабливу знижку порівняно з покупкою контролера та датчиків на окремих аукціонах.

Виробник: APACHETA SMART SYSTEMS, Польща

Справжня, унікальна світлодіодна світлова хвиля - ви не знайдете такої на Allegro

Якість світлодіодної хвилі визначає якість контролера сходів. Наша світлодіодна хвиля — це набагато більше, ніж просто послідовне освітлення ламп.

Наш контролер реалізує справжню, надзвичайно ефективну світлодіодну хвилю з плавним увімкненням і вимиканням у два етапи та дозволяє унікальне налаштування параметрів хвилі під уподобання користувача: Плавність (0-7), Час освітлення (0с-24с), Час освітлення (0с-240с), Час вимкнення (0с-24с), Яскравість освітлення, Тип кроку ( прискорення, уповільнення або з постійним кроком), Напрямок гасіння (назад, послідовне).

Послідовне запалювання ламп у цьому контролері означає вмикання наступних ламп через фіксовані або змінні інтервали часу , що випливає з параметрів: Час запалювання і Кількість ламп і параметр Тип кроку

Перший ступінь плавності - полягає в поступовому (плавному) запалюванні окремих ламп з можливістю регулювання час освітлення однієї лампи з використанням параметра Smoothness (0-7)

Другий рівень гладкості - дає ефект плавності та розмиття хвилі. При досить високому значенні параметра Smoothness наступні лампи починають загорятися, коли попередні ще не досягли максимальної яскравості. Яскравість наступних ламп накладається з часом, створюючи ефект розмитої і плавної хвилі (передня частина хвилі тільки починає світитися, а хвіст вже світиться сильніше). Ця функція є важливою відмінністю в порівнянні з іншими драйверами на Allegro і визначає кінцевий ефект, на відміну від інших. Гасіння аналогічно.

Експлуатація

Комплект призначений для ефективного керування та автоматизації світлодіодного освітлення сходів з виходом на площадку в установках з окремим керуванням кожним світильником. На роботу контролера можна впливати, змінюючи параметри конфігурації.

Контролер функціонує як інтелектуальний таймер. У режимі очікування контролера лампи можна вимкнути або злегка підсвічувати. Повне освітлення вмикається автоматично при виявленні руху будь-яким із датчиків ALFA - по черзі лампи у вигляді ефективної світлодіодної хвилі. Світло починається знизу або зверху сходів, залежно від того, з якого боку виявлено рух. При виявленні руху як знизу, так і зверху лампи запалюються з обох сторін. При виявленні руху зі сторони виходу на сходовому майданчику лампа вмикається по черзі вгору і вниз, починаючи з майданчика. Після визначеного часу освітлення лампи послідовно вимикаються або тьмяніють до значення підсвічування в напрямку, узгодженому з напрямком запалювання або протилежним йому. У диммованих ламп кожна лампа вмикається і вимикається/зменшується плавно, а у недіммованих – ступінчасто. Є функція попередження перед вимкненням світла (моргання, затемнення, розгойдування тощо). При необхідності освітлення можна подовжити. Якщо під’єднати світловий зонд із комплекту, роботу контролера можна заблокувати протягом дня за допомогою вбудованого сутінкового вимикача.

Найважливіші функції:

• Навантаження вихідного струму: 2A x 23
• Велика контрольована вихідна потужність: 23 x 48 Вт (з джерелом живлення лампи 24 В)
• Керування диммовані світлодіодні лампи (плавні, засновані на методі ШІМ) і недіммовані (ступінчасті)

ПРИМІТКА: звичайні світлодіодні стрічки димуються, де один сегмент складається з 3 діодів і резистора. У випадку інших світлодіодних джерел світла завжди запитуйте у виробника про можливість затемнення джерела світла та можливість сумісності з диммером з ШІМ. Деякі світлодіодні джерела світла (наприклад, замінники популярних галогенних ламп) можуть містити додаткову електроніку, яка ускладнює або унеможливлює затемнення.

• Керування: автоматичне (з використанням 3 датчиків ALFA) ; він також може бути ручним (будь-які безпотенційні перемикачі кнопкового типу) або змішаним
• Уточнений алгоритм, який гарантує правильну роботу незалежно від методу активації контролера (датчики руху, кнопки тощо), кількість людей, що рухаються сходами, та напрямок їхнього руху
• Можливість інтеграції з системами розумного дому (наприклад, KNX, Fibaro) , Crestron, Lutron, LON) через безпотенційні виходи

Найважливіші функції:

• Функція підсвічування ламп у режимі очікування після настання сутінків (діапазон від 0-90% від максимального яскравість)< /li>
• Функція повного перемикання освітленняна визначений час
• Функція обробки трафіку від виходу до посадкової площадки< /li>
• Функція затемнення: налаштування яскравості в активному та резервному режимах (окремо для головної лампи)
• Функція головної лампи (для загальне освітлення або поручні)
• Функція постійного освітлення (за допомогою будь-яких перемикачів)
• Функція попередження перед затемненням світла (блимання, блукаюче затемнення тощо)
• Функція розширення світла
• Функція блокування денного освітленняза допомогою вбудованого сутінкового вимикача. Світловий зонд для внутрішньої (сходової зони) або зовнішньої установки.

Підтримка виходу на майданчику

Щоб увімкнути цю функцію:

Головна лампа (опція)

• Одна або дві останні лампи можуть працювати як головна лампа, наприклад, для освітлення поручнів або загального освітлення
• Головна лампа запалюється першою , і вимкнено останнім
• Для головної лампи ви можете визначити освітлення та яскравість підсвічування, відмінні від інших ламп.

Попередження перед вимиканням світла (опція)

• Приглушення всіх ламп, блимання
• Мерехтіння (дуже швидке, швидке, середньо швидке або повільне)
• Гойдання, коливання (розмах дві лампи)
< /ul>

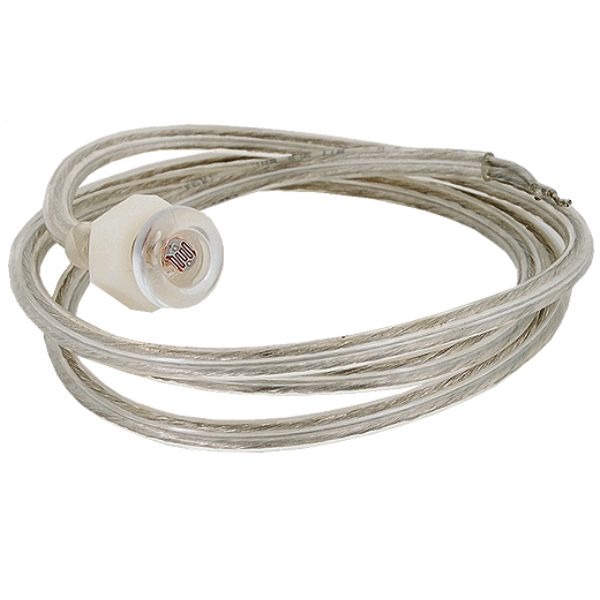

Вбудований інтелектуальний сутінковий вимикач зі світловим зондом

• Блокування світильників вдень
• Зонд можна встановити як зовні, так і всередині будинку в площа сходів (Контролер інтелектуальний - він не блокується від увімкненого освітлення, що є важливою перевагою перед зовнішніми сутінковими приладами, світлові зонди яких повинні бути встановлені зовні кімнатах, в місці, не освітленому штучним світлом). Світловий зонд слід під’єднати до входу DIS контролера.
• 10 порогів яскравості (можна вибрати) для світлового зонда.

ПРИМІТКА. Замість світлового зонда інший пристрій можна підключити до входу DIS (наприклад, перемикач або астрономічний годинник) або безпотенційного виходу будь-якої системи «Розумний дім».

20 параметрів конфігурації контролера

Параметри встановлення:

Параметри затемнення:

Параметри світлової хвилі:

Параметри функції попередження:

Налаштування значень параметрів контролера

Параметри конфігурації контролера мають заводські налаштування, які є оптимальними для більшості програм, але ви завжди можете змінити їх і адаптувати до своїх потреб за допомогою вбудований конфігуратор (на фото нижче).

Технічні дані контролера

• Напруга живлення контролера: 8-24 В постійного струму
• Споживання (тип.): 120 мВт
• Вихідна робоча напруга : тип: 12 В постійного струму; макс.: 24 В постійного струму
• Струмове навантаження на виходи (макс.): 2A x23
• Тип навантаження: світлодіоди
• Ступінь захисту: IP20
• Тип роботи: безперервна
• Робоча температура: -10°C - +45°C
• Розміри: 10,5 см x 9,0 см x 6,5 см
• Монтаж : рейка DIN TH-35 (6 модулів)

Детальна документація та обслуговування

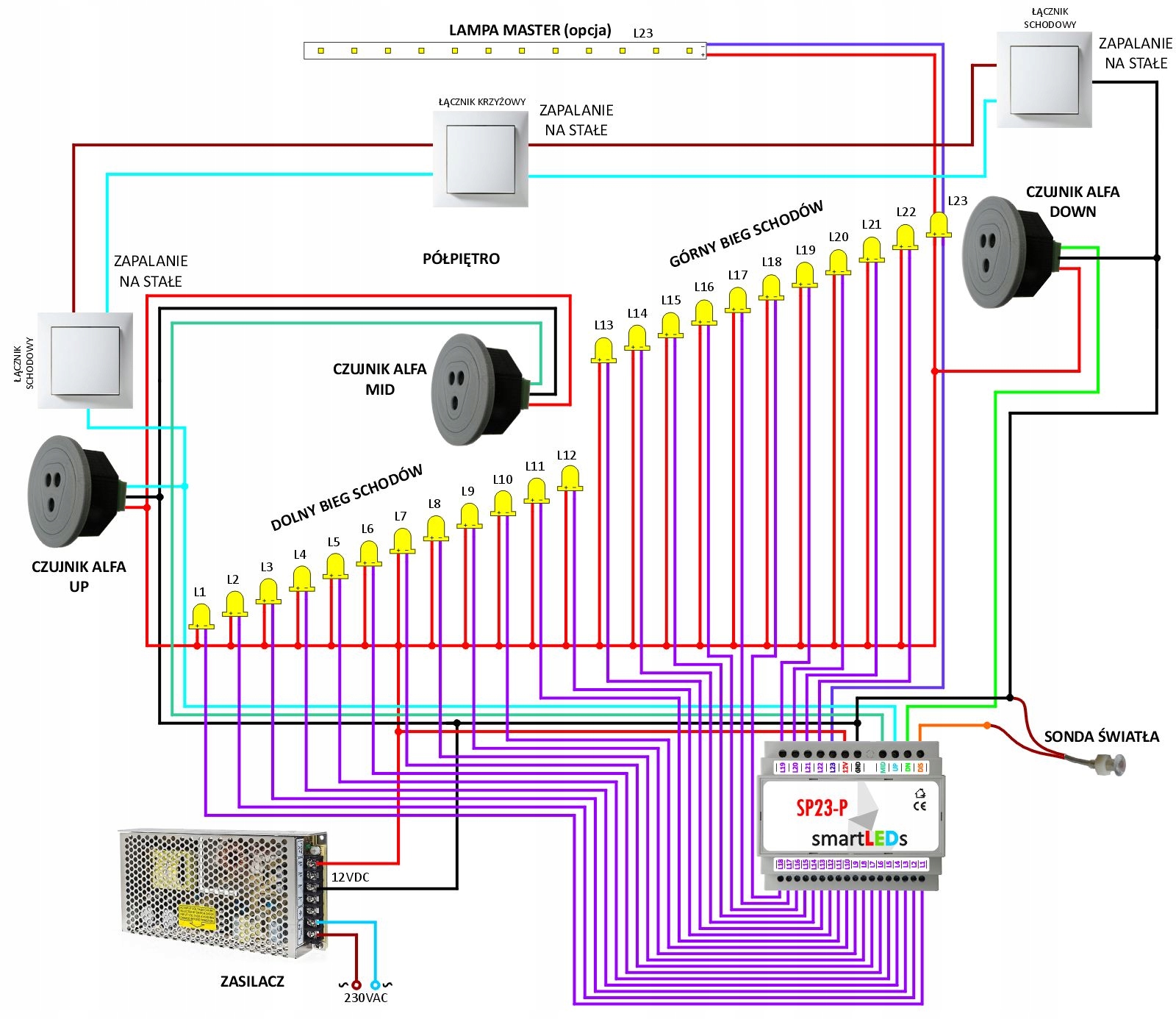

Продукт постачається з посібником користувача, який, серед іншого, містить Схема встановлення.

Також ми підготували посібник для покрокового планування, впровадження та запуску установки (додається до аукціону).

У вкладенні до аукціону ви також знайдете каталожну картку продукту.

Як виробник контролерів і датчиків, ми пропонуємо професійні технічна підтримка та пряме гарантійне та післягарантійне обслуговування.

ALFA smartLEDs

Датчик відстані та руху сходів 100 см 12 В

Цифровий активний оптичний дифузійний датчик, розроблений і призначений спеціально для виявлення об'єктів або руху на сходах, коридорах, переходах.

Вузький кут виявлення, регульований діапазон.

Одноелементний датчик (без установки приймача або дзеркала з протилежного боку до датчика)

Доступні два режими роботи, що забезпечують правильну роботу незалежно від типу та конструкції сходів:

• Режим датчика відстаней(базовий режим, ідеально підходить для відкритих сходів) – об’єкт виявляється шляхом виявлення світла, відбитого від об’єкта
• Режим датчика руху (додатковий режим, використовується, наприклад, у випадку закритих сходів із білою стіною навпроти, що відбиває світло) – виявлення руху об’єкта відбувається в результаті виявлення зміни сигналу, відбитого від об’єкта.
< /ul>

Адаптація мікропроцесора до умов роботи, усунення перешкод, низька чутливість до видимого світла з навколишнього середовища та інфрачервоного випромінювання від інших джерел

Чудовий як сходовий датчик, єдиний у своєму роді на ринку!

Технічні дані датчика:

• Діапазон: регульований, від 30 см до 100 см
• Кут виявлення: 15°
• Напруга живлення: 8-24 В постійного струму (зазвичай 12 В)
• Вихід: NPN OC (активний низький стан), макс. 30 В 250 мА
• Розміри: діаметр екрану 40 мм, довжина 25 мм
• Споживання електроенергії: 0,12 Вт Споживання струму: 10 мА
• Робоча температура: -10°C - + 45 °C
• Ступінь захисту: IP20
• Клас захисту: III
• Тип роботи: безперервний, в приміщенні
• Колір датчика: білий, сірий, коричневий, чорний

Простий електричний монтаж датчика

Клеми розташовані на клемній колодці ззаду датчика:

• +12 В – напруга живлення
• GND – заземлення джерела живлення 0 В
• OUT – цифровий вихід типу OC (NPN)

Просте та непомітне механічне встановлення

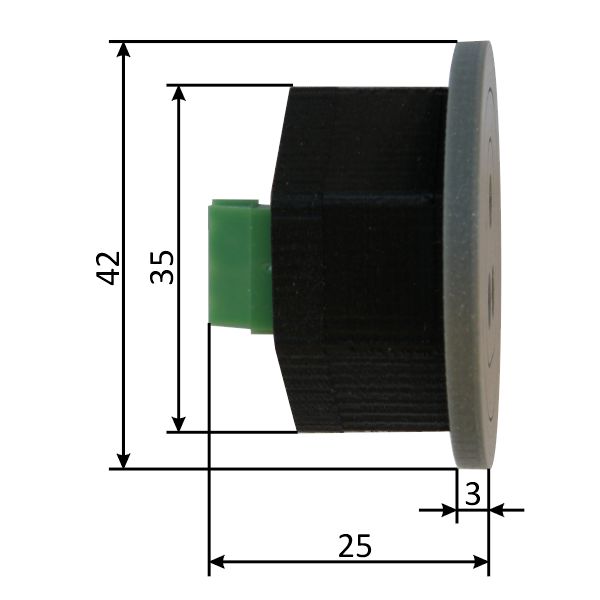

Невеликі розміри датчика (діаметр без кришки 35 мм, глибина 25 мм) дозволяють непомітно встановлювати.

• Встановлення в стовпі сходів в отворі діаметром 35 мм.
• Прихована установка у монтажній коробці (доступна для придбання на іншому нашому аукціоні)
• Встановлення в 60-мм монтажній коробці за допомогою адаптера b>(доступно на нашому іншому аукціоні).

ПРИМІТКА: Рекомендовано встановлювати датчики на висоті 80 см

Зручний доступ до потенціометра та сигнальних діодів

на передній частині датчика, під знімною кришкою

• Індикація налаштування діапазону: червоний світлодіод
• Об'єкт індикації виявлення: зелений світлодіод
• Регулювання діапазону - багатооборотний потенціометр
• Зміна режиму роботи: багатооборотний потенціометр і червоний світлодіод

УВАГА!

При оформленні замовлення ви можете вказати інший колір кришки сенсора:

• Білий
• Сірий
• Коричневий< /li>
• Чорний

У комплект входить:

ДІЗНАЙТЕСЯ БІЛЬШЕ ПРО ПРОПОЗИЦІЮ СХОДОВИХ КОНТРОЛЕРІВ SMARTLEDS і ДАТЧИКІВ РУХУ

Чим пропозиція smartLEDs виділяється серед конкурентів?

Багата пропозиція, адаптовані до ваших потреб і фінансових можливостей різних клієнтів: 7 моделей контролерів сходів

Ми використовуємо власні рішення, якими ми дуже пишаємося, наприклад:

• Справжня, вражаюча світлодіодна хвиля з плавним, плавним і розмитим ефектом
• Оптичні датчики руху сходів, розроблені спеціально для виявлення рух по сходах
• Додаток Bluetooth для смартфона для налаштування та діагностики встановлення
• Інтелектуальний сутінковий вимикач, вбудований у контролер

- таких рішень у інших на Allegro ви не знайдете!

Ми пропонуємо додаткові функції: Підсвічування в режимі очікування, Вбудований диммер, Майстер лампа (наприклад, для освітлення поручня), Мезонін, Попередження про вимкнення світла

Наші контролери бездоганно працюють для сотень клієнтів з 2013 року. Апаратна частина виконана на професійній друкованій схемі ми використовуємо сучасну автоматичну збірку поверхонь SMT і THT за безсвинцевою технологією, а елементи надходять від провідних виробників електронних компонентів. Алгоритм програмного забезпечення відпрацьований досконало, контролери працюють коректно незалежно від способу активації (детектори чи кнопки), а також кількості та напрямку людей, що рухаються сходами. Немає побоювань, що контролер загубиться, якщо більше людей підніматиметься сходами або якщо в установці використовуються різні способи активації контролера (наприклад, детектори та кнопки).

Ми дбаємо про задоволеність наших клієнтів і сервіс на максимально можливому рівні: технічна підтримка по телефону, детальна документація на продукт (інструкції користувача, монтажні схеми, каталожні картки, посібники).

ВАЖЛИВО!

Чому датчики сходів ALFA (також DELTA) краще підходять для визначення руху на сходах, ніж інші датчики руху, доступні на ринку?

Більшість датчиків, які пропонуються на ринку не підходить для застосування на сходах. Це або датчики PIR з широким кутом виявлення і невизначеним діапазоном, що реагують на людей, що проходять повз сходи, або дешеві імпортні оптичні датчики, які не зберігають свої параметри, мають високу чутливість до відблисків і відблисків, наприклад, від білої стіни навпроти , а також мають високий відсоток відмов. Ці недоліки практично дискваліфікують ці датчики для цього застосування.

Датчики ALFA та DELTA smartLEDs є єдиними відомими нам датчиками, які дійсно придатні для виявлення руху на сходах. Вони були розроблені нами у відповідь на прогалину на ринку в цій галузі та на 100% виробляються в Польщі. Це активні дифузійні оптичні датчики, що працюють в інфрачервоному світлі, невидимому для ока. Вони мають одноелементну конструкцію, чітко визначений регульований діапазон, вузький кут виявлення та відхилений оптичний шлях, що усуває відбиття. 2 доступних режими роботи забезпечують коректну роботу незалежно від того, відкриті чи закриті сходи (проходи) з білою стіною навпроти. Невеликі розміри дозволяють непомітно встановити, а також є можливість вибрати колір кришки сенсора. Датчики мають дуже хороше співвідношення ціни та якості.

Контролери smartLEDs і сходові датчики, ймовірно, найкращі продукти цього типу на ринку!
