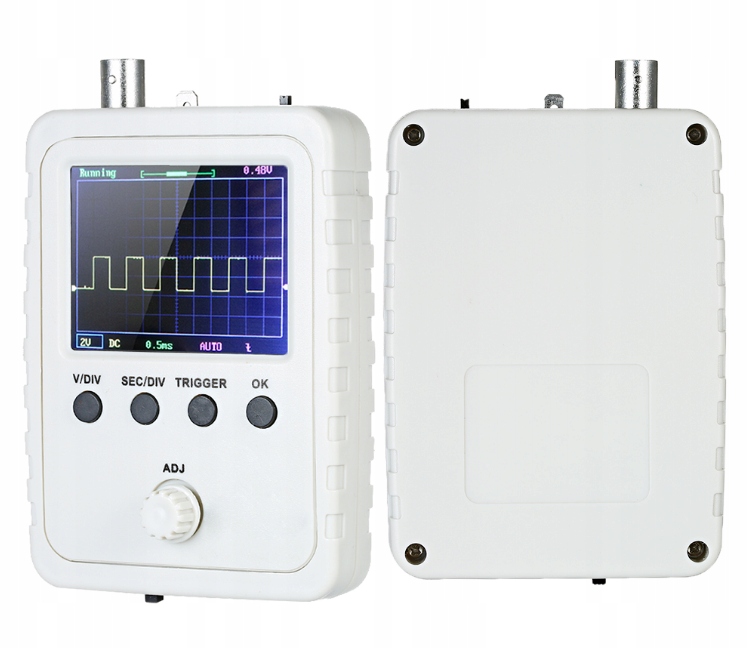

Комплект осцилографа DSO150 (повна машина)

Цей цифровий осцилограф має смугу пропускання, подібну до DSO138, але включає значні вдосконалення в структурі, механізмі та роботі. Він має високу чутливість, легкий і портативний розмір, 2,4-дюймовий TFT-монітор і захисний футляр. Може відображати такі параметри сигналу, як частота, період, ширина імпульсу, робочий цикл, МАКС./МІН./СР./пік-пік/віртуальні значення.

Особливості:

Використовує процесор ARM Cortex-M3 (STM32F103C8) і містить 2,4-дюймовий кольоровий TFT-дисплей

Використовується для вторинної розробки на основі цього комплекту, наприклад, його можна замінити на мілівольтметр, реєстратори даних.

Поставтеся з інструкціями, простими в установці та використанні.

Режими автоматичного/нормального/одиночного тригера, легке захоплення форми сигналу.

Доступний тригер зростання або спаду.

Спостережувана попередня форма сигналу перед тригером (негативна затримка).

Можна заморозити відображення сигналу в будь-який час (функція HOLD).

Цифровий дисплей хвильових параметрів, включаючи частоту, період, ширину імпульсу, робочий цикл, MAX/MIN/AVG./Peak-Peak/віртуальні значення.

Функція збереження сигналу: не втратив сигнал після ввімкнення.

Виявлення короткого замикання та обриву ланцюга: може допомогти користувачеві знайти помилку пайки.

Функція розпізнавання контролера TFT.

SMD був припаяний, більше підходить для початківців електроніків.

Технічні дані:

Тип: готовий продукт

Модель: США/ЄС (необов’язково)

Кількість каналів: 1

Аналоговий діапазон: 0-200 кГц

Діапазон чутливості: 5mV/Div - 20V/Div

B(ЧГЧЧ)(ЧЧЧ)d czu(ЧЧЧ)o(ЧЧЧ)ci: < 5%

Максимальна вхідна напруга: 50 В піктограм (1X пробник)

Вхідний опір: 1 МОм/20 пФ

Роздільна здатність (গগদ) (গগদ): 12 біт (গগদ)w

D(гггг)ugo(гггг)(гггг) запис: 1024 точки(гггг)w

Режими з’єднання: DC / AC / GND

Максимальна частота дискретизації в реальному часі: 1 МВиб/с

Діапазон часової розв’язки: 10 мкс/под.– 500 с/под.

Режими запуску: автоматичний, нормальний і одноразовий

Типи тригерів: наростаючий/спадаючий фронт

Позиція тригера: центр буфера

Дисплей: кольоровий TFT РК-дисплей 2,4 дюйма з роздільною здатністю 320*240

Напруга живлення: 9 В постійного струму (дозволено 8-10 В)

Pob(ททท)r pr(ททท)du: ~ 120 мА при 9 В

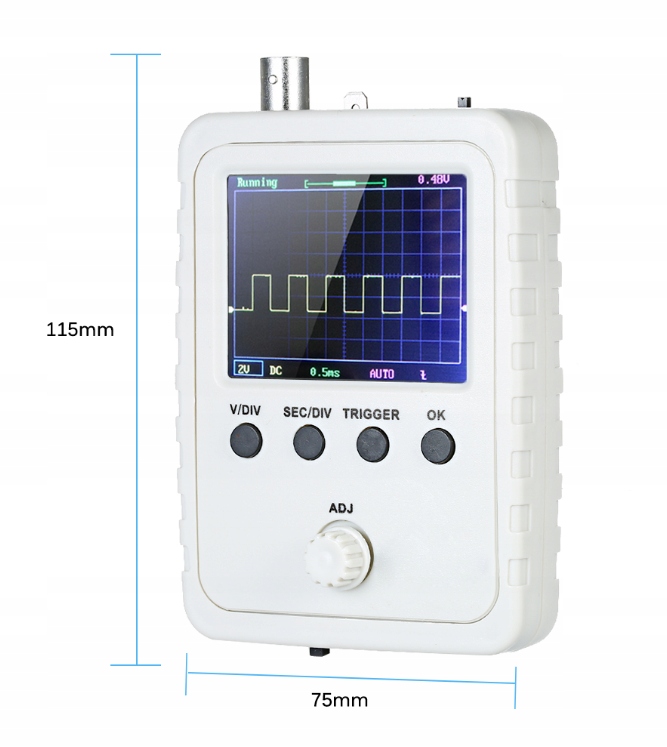

Розмір продукту: 115*75*22 мм / 4,53*2,95*0,87 дюйма

Вага продукту: 92 г / 3,24 унції

Розмір упаковки: 202*110*38 мм/7,95*4,33*1,50 дюйма

Вага упаковки: 314 г/11,07 унцій

Примітка:

Через різницю між світом і екраном пов’язаний колір може відрізнятися від кольору на фотографії.

Будь ласка, допускайте різницю в 1-3 см через ручне вимірювання.

Список пакетів:

1 * осцилограф

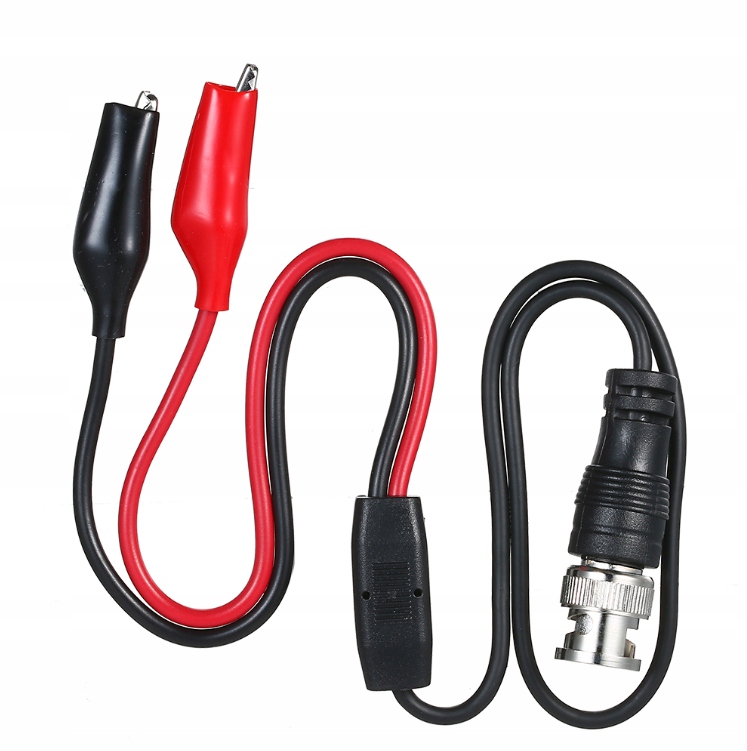

1 * кабель bnc-clip

1 * у кінці

1 * блок живлення

1 * посібник користувача

Інші назви: цифровий осцилограф, пробник осцилографа, USB-осцилограф, портативний осцилограф, осцилограф-мультиметр
