ПРИМІТКА: під час оформлення замовлення ви можете вказати інший колір кришки сенсора: сірий, білий, коричневий або чорний.

НАБІР ДЛЯ СХОДІВ З СЕРЕДНІМ ПОВЕРХОМ

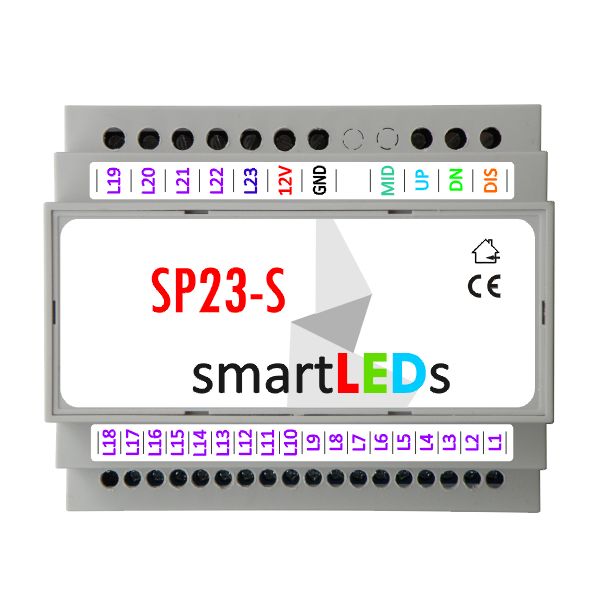

Сходовий контролер SmartLEDs SP23-S LIGHT WAVE (СТАНДАРТНА модель)

+

3 оптична відстань і рух сходів датчики smartLEDs ALFA 100cm 8-24Vdc

для керування багатоточковим світлодіодним освітленням 12V/24VDC

Кількість контрольованих ламп: 3-23

Колір кришки датчика: коричневий

Послідовне ввімкнення та вимикання ламп - справжня, унікальна світлодіодна хвиля з плавними, плавними та розмитими ефектами - ви не знайдете такого на Allegro!

4-параметричний конфігуратор: Кількість ламп, кількість ламп рівня 1, можливість затемнення лампи, час горіння

Високоякісні цифрові оптичні датчики, розроблені та призначені спеціально для застосування на сходах. Чітко визначений регульований діапазон і вузький кут виявлення означають, що, на відміну від датчиків PIR, датчики ALFA не реагують на людей, що проходять повз сходи. Два доступних режиму роботи (відстань і рух) гарантують коректну роботу датчиків в різних умовах (відкриті сходи, закриті сходи). Єдині такі датчики на ринку.

Виробник: APACHETA SMART SYSTEMS, Польща

Справжня, унікальна світлодіодна хвиля - ви не знайдете такої на Allegro

Якість світлодіодної хвилі визначає якість контролера сходів. Наша світлодіодна хвиля — це набагато більше, ніж просто послідовне освітлення ламп.

Наш контролер створює справжню, надзвичайно ефективну світлодіодну хвилю з плавним увімкненням і вимиканням у два етапи.

Послідовне ввімкнення ламп у цьому контролері означає вмикання наступних ламп через фіксовані проміжки часу, що випливають із параметрів: Час увімкнення = 9 с та Кількість ламп.

Перший етап ліквідність - передбачає поступове (плавне) освітлення окремих ламп.

Друга ступінь ліквідності - дає ефект перетікання і розмивання хвилі. Якщо в цьому контролері для параметра Smoothness встановлено достатньо високе значення, наступні лампи починають загорятися, коли попередні ще не досягли максимальної яскравості. Яскравість наступних ламп накладається з часом, створюючи ефект розмитої і текучої хвилі (передня частина хвилі тільки починає світитися, а хвіст вже світиться сильніше). Ця функція є важливою відмінністю в порівнянні з іншими драйверами на Allegro і визначає кінцевий ефект, на відміну від інших. Гасіння аналогічне.

Експлуатація

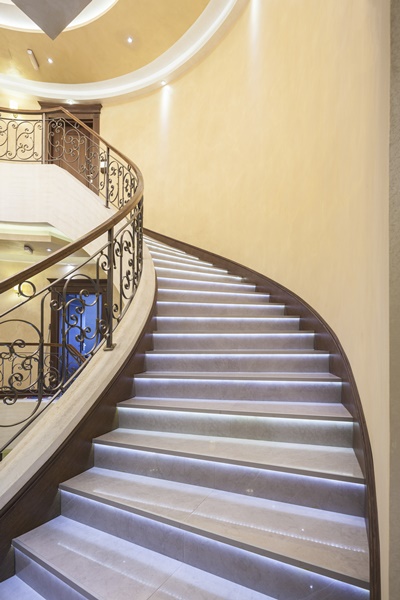

Набір призначений для ефективного управління світлодіодним освітленням сходів із збільшеною (до 23) кількістю ламп/сходинок, в установках з управлінням кожною лампою окремо. Його також можна використовувати для сходів з виходом на майданчик (має 3 входи управління: UP, DN і MID).

Контролер функціонує як інтелектуальний таймер світлодіодного освітлення . У режимі очікування світлодіодні лампи м'яко світяться на 2% від максимальної яскравості (нерегульовані лампи вимкнено). Повне освітлення вмикається автоматично при виявленні руху - одна лампа за раз у вигляді ефективної світлодіодної хвилі. Якщо активовані входи UP або DN, освітлення починається знизу або зверху сходів, залежно від того, який вхід активовано. Якщо активовані обидва входи UP і DN, лампи горять з обох сторін. Якщо включена функція мезоніну і активований вхід MID від датчика мезоніну, світло вмикається одночасно вгору і вниз, починаючи від мезоніну. Після закінчення зазначеного часу освітлення лампи по черзі вимикаються (диммовані лампи до 2% підсвічування, недіммовані до 0%) в напрямку, відповідному напрямку освітлення. У диммованих ламп кожна лампа вмикається і вимикається плавно, а у недиммованих - ступінчасто. Контролер має вхід для підключення зовнішнього сутінкового вимикача або астрономічного годинника для блокування роботи контролера протягом дня.

Контролер SP23-S (стандарт) є економною версією SP23-P (преміум) контролер. .

Найважливіші властивості:

• Навантаження вихідного струму: 2A x 23
• Великий контрольована вихідна потужність: 23 x 48 Вт(при живленні лампи 24 В)
• Керування світлодіодними лампами з диммуванням (плавне, на основі методу ШІМ) і недіммовані (ступінчасті) світлодіодними лампами
• Керування: автоматичне (з використанням 3 датчиків ALFA); він також може бути ручним (будь-які безпотенційні перемикачі кнопкового типу) або змішаним
• Уточнений алгоритм, який гарантує правильну роботу незалежно від методу активації контролера (датчики руху, кнопки тощо), кількість людей, що рухаються сходами, та напрямок їхнього руху
• Можливість інтеграції з системами розумного дому (наприклад, KNX, Fibaro) , Crestron, Lutron, LON) через виходи безпотенційний

Найважливіші функції:

• Функція підсвічування лампа в режимі очікування на 2% максимальної яскравості
• Повний перемикач світла функція
• Функція повного вимикача світла b> протягом визначеного періоду часу
• Функція роботи виходу з мезоніну
• Функція постійного освітлення (за допомогою будь-яких перемикачів)
• Функція розширення освітлення

Підтримка виходу на майданчику

Щоб увімкнути цю функцію:

Можливість змінити 4 заводські параметри контролера

за допомогою вбудованого конфігуратора

• Кількість ламп (3-23)
• Кількість ламп рівня 1 (1-23)
• Можливість затемнення лампи (ТАК, НІ)
• Час світло (0s-240s)

ПРИМІТКА: Звичайні світлодіодні стрічки є диммованими, де один сегмент складається з 3 діодів і резистора. У випадку інших світлодіодних джерел світла завжди запитуйте у виробника про можливість затемнення джерела світла та можливість сумісності з диммером з ШІМ. Деякі світлодіодні джерела світла (наприклад, заміна популярних галогенних ламп) можуть містити додаткову електроніку, яка ускладнює або унеможливлює затемнення. Якщо придбане джерело світла не має функції затемнення, встановіть параметр Здатність затемнення лампи=НІ.

Технічні дані

• Напруга живлення контролера: 8-24 В постійного струму
• Споживання електроенергії (тип.): 120 мВт
• Вихідна робоча напруга: тип: 12VDC; макс.: 24 В постійного струму
• Струмове навантаження на виходи (макс.): 2A x23
• Тип навантаження: світлодіоди
• Ступінь захисту: IP20
• Тип роботи: безперервна
• Робоча температура: -10°C - +45°C
• Розміри: 10,5 см x 9,0 см x 6,5 см
• Збірка: рейка DIN TH-35 (6 модулів)

Детальна документація та обслуговування

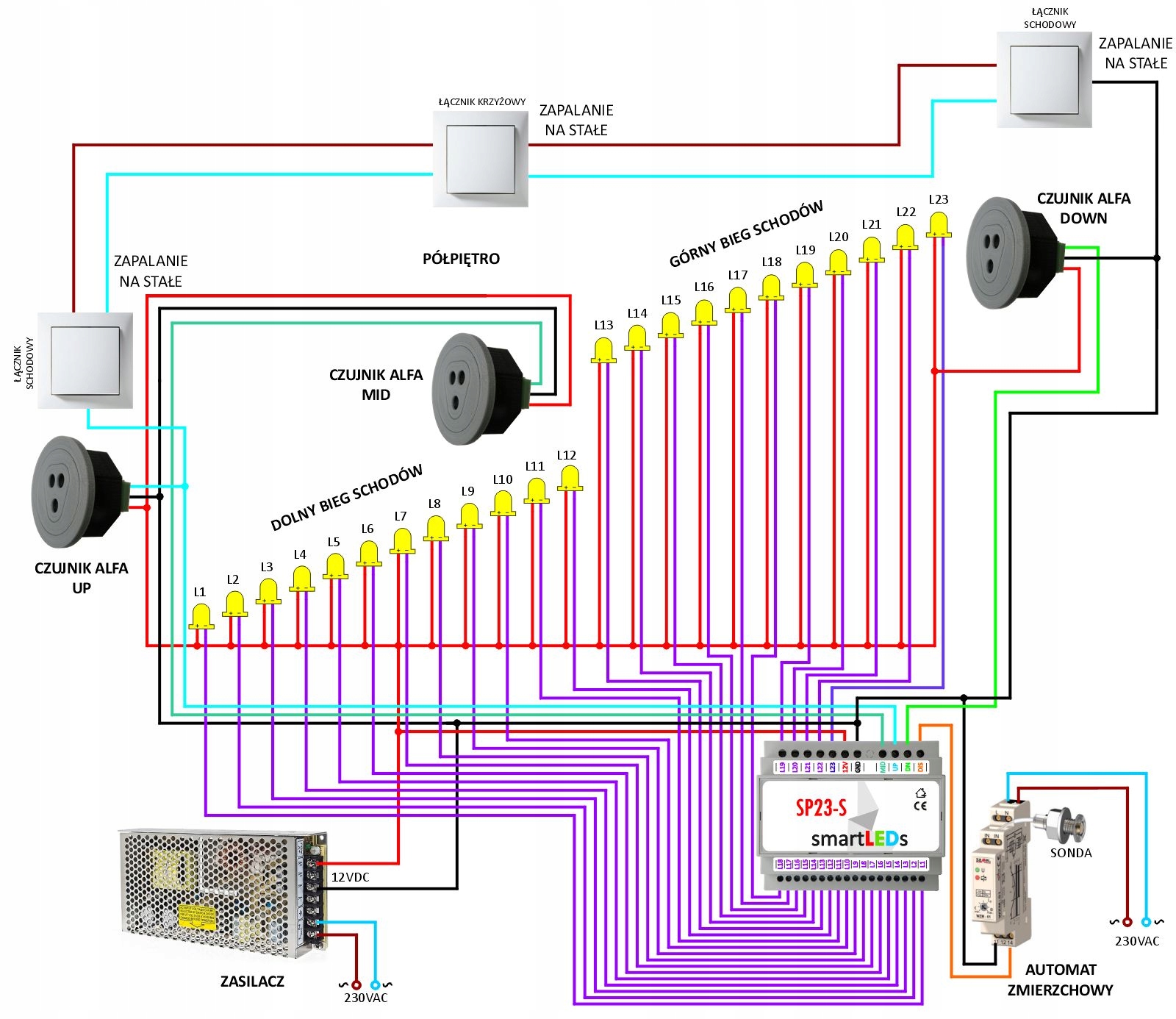

Продукт постачається з посібником користувача, який містить, серед іншого: Схема встановлення.

Також ми підготували посібник для покрокового планування, впровадження та запуску установки (додається до аукціону).

У вкладенні до аукціону ви також знайдете каталожну картку продукту.

Як виробник контролерів і датчиків, ми пропонуємо професійні технічна підтримка та пряма гарантійне та післягарантійне обслуговування.

ALFA smartLEDs

Датчик відстані та руху сходів 100 см 12 В

Цифровий активний оптичний дифузійний датчик, розроблений і призначений спеціально для виявлення об'єктів або руху на сходах, коридорах, переходах.

Вузький кут виявлення, регульований діапазон.

Одноелементний датчик (не вимагає встановлення приймача або дзеркала з боку, протилежного датчику)

Доступні два режими роботи, що забезпечують правильну роботу незалежно від типу та конструкції сходів:

• Режим датчика відстані(базовий режим, ідеально підходить для відкритих сходів) - об’єкт виявляється шляхом виявлення світла, відбитого від об’єкта
• Режим датчика руху (додатковий режим, використовується, наприклад, у у випадку закритих сходів із білою стіною навпроти, що відбиває світло) – виявлення руху об’єкта відбувається в результаті виявлення зміни сигналу, відбитого від об’єкта

Мікропроцесор адаптація до умов праці, усунення перешкод, низька чутливість до видимого світла з навколишнього середовища та інфрачервоного випромінювання від інших джерел.

Чудовий як сходовий датчик. Єдиний у своєму роді на ринку!

Технічні дані:

• Діапазон: регульований, від 30 см до 100 см
• Кут виявлення: 15°
• Напруга живлення: 8-24 В постійного струму (зазвичай 12 В)
• Вихід: NPN OC (активний низький стан), макс. 30 В 250 мА
• Розміри: діаметр екрану 40 мм, довжина 25 мм
• Споживання електроенергії: 0,12 Вт Споживання струму: 10 мА
• Робоча температура: -10°C - + 45 °C
• Ступінь захисту: IP20
• Клас захисту: III
• Тип роботи: безперервний, в приміщенні
• Колір датчика: білий, сірий, коричневий, чорний

Простий електричний монтаж датчика

Контакти розташовані на клемній колодці ззаду датчика:

• +12 В – напруга живлення
• GND – заземлення джерела живлення 0 В
• OUT – цифровий вихід типу OC (NPN)

Просте та непомітне механічне встановлення

Невеликий розмір датчика (діаметр без кришки 35 мм, глибина 25 мм) дозволяє непомітно встановлювати врівень.

• Встановлення в сходовий стовп в отворі діаметром 35 мм.
• Встановлення впритул у монтажній коробці (доступно на іншому нашому сайті) аукціон)
• Встановлення в 60-міліметрову інсталяційну коробку за допомогою адаптера коробки(доступний на іншому нашому аукціоні).

Зручний доступ до потенціометра та сигнальних діодів

на передній частині датчика, під знімною кришкою

• Індикація налаштування діапазону: червоний світлодіод
• Об'єкт індикації виявлення: зелений світлодіод
• Регулювання діапазону - багатооборотний потенціометр
• Зміна режиму роботи: багатооборотний потенціометр і червоний діод світлодіод

УВАГА!

При оформленні замовлення ви можете вказати інший колір кришки сенсора

• Білий
• Сірий
• Коричневий
• li>
• Чорний

У комплект входить:

ДІЗНАЙТЕСЯ БІЛЬШЕ ПРО ПРОПОЗИЦІЮ СХОДОВИХ КОНТРОЛЕРІВ ТА ДАТЧИКІВ SMARTLEDS

Чим пропозиція smartLEDs виділяється серед конкурентів?

Багата пропозиція, адаптовані до ваших потреб і фінансових можливостей різних клієнтів: 7 моделей контролерів сходів

Ми використовуємо власні рішення, якими ми дуже пишаємося наприклад:

• Справжня, ефективна світлодіодна хвиля з плавним, плавним ефектом розмиття
• Сходові оптичні датчики руху розроблені спеціально для виявлення руху на сходах
• Програма Bluetooth для смартфона для конфігурації та діагностики встановлення
• Інтелектуальний сутінковий вимикач, вбудований у контролер < /li>

- Ви не знайдете таких рішень в інших на Allegro!

Пропонуємо додаткові функції: підсвічування в режимі очікування, вбудований диммер, головна лампа (наприклад, для підсвічування поручня) , Мезонінний режим роботи, Попередження про вимкнення світла

Наші контролери бездоганно працюють для сотень клієнтів з 2013 року. Апаратна частина виготовлена ​​за допомогою професійних друковані схеми, ми використовуємо сучасну автоматичну збірку поверхонь SMT і THT за безсвинцевою технологією, а елементи надходять від провідних виробників електронних компонентів. Алгоритм програмного забезпечення відпрацьований досконало, контролери працюють коректно незалежно від способу активації (детектори чи кнопки), а також кількості та напрямку людей, що рухаються сходами. Немає побоювань, що контролер загубиться, якщо більше людей підніматиметься сходами або якщо в установці використовуються різні способи активації контролера (наприклад, детектори та кнопки).

Ми дбаємо про задоволеність наших клієнтів і обслуговування на найвищому рівні: технічна підтримка по телефону, детальна документація на продукт (інструкції користувача, схеми монтажу, каталожні картки, посібники).

ВАЖЛИВО!

Чому датчики сходів ALFA (також DELTA) краще підходять для визначення руху на сходах, ніж інші датчики руху, доступні на ринку?

Більшість датчиків, які пропонуються на ринку не підходить для застосування на сходах. Це або датчики PIR з широким кутом виявлення і невизначеним діапазоном, що реагують на людей, що проходять повз сходи, або дешеві імпортні оптичні датчики, які не зберігають свої параметри, мають високу чутливість до відблисків і відблисків, наприклад, від білої стіни навпроти , а також мають високий відсоток відмов. Ці недоліки практично дискваліфікують ці датчики для цього застосування.

Датчики ALFA та DELTA smartLEDs є єдиними відомими нам датчиками, які дійсно придатні для виявлення руху на сходах. Вони були розроблені нами у відповідь на прогалину на ринку в цій галузі та на 100% виробляються в Польщі. Це активні дифузійні оптичні датчики, що працюють в інфрачервоному світлі, невидимому для ока. Вони мають одноелементну конструкцію, чітко визначений регульований діапазон, вузький кут виявлення та відхилений оптичний шлях, що усуває відбиття. 2 доступних режими роботи забезпечують коректну роботу незалежно від того, відкриті чи закриті сходи (проходи) з білою стіною навпроти. Невеликі розміри дозволяють непомітно встановити, а також є можливість вибрати колір кришки датчика. Датчики мають дуже хороше співвідношення ціни та якості.

Контролери smartLEDs і сходові датчики, ймовірно, найкращі продукти цього типу на ринку!
