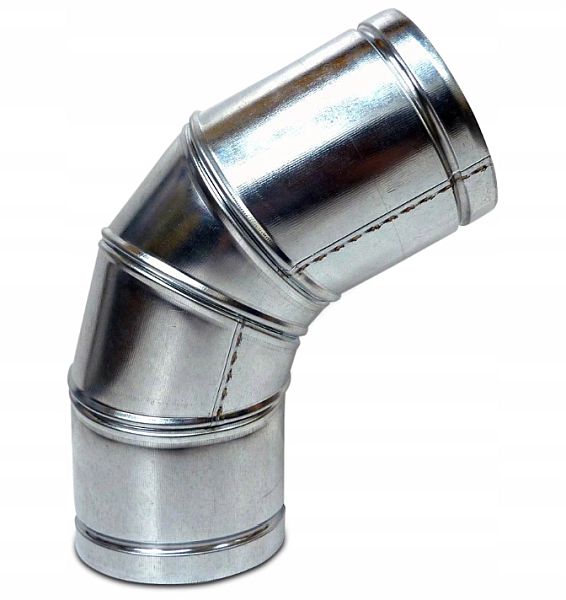

Оцинковане регульоване коліно fi 100 мм 90* Darco

Модель - KNS100/90-OC

Технічні дані:

• Вид матеріалу: Оцинкований сталевий лист 0,5 мм
• Регулювання: Так
• Можливість регулювати: від 0 до 90 градусів
• Діаметр: 100 мм
• Максимальна температура : 250 ˚C
• Призначення - вентиляційні канали, повітряне опалення

Опис продукту:

Оцинковане регульоване коліно дозволяє плавно змінювати напрямок потоку повітря. Круглі фітинги з оцинкованих листів забезпечують менший опір потоку, їх легко монтувати та ізолювати. Регульоване коліно використовується в конструкціях систем розподілу гарячого повітря /DGP/ систем.

Застосування:

Кругові труби та фітинги - OC повністю виготовлені з оцинкованого листового металу та використовуються для створення повітроводів у системах гравітаційної вентиляції та механічної вентиляції, установках повітряного опалення та кондиціювання повітря та в промислових процесах. Максимальна температура потоку повітря становить 250 ºC.

Креслення з розмірами:

• Діаметр Спіро - 100 мм
• dz - 98 мм
• Вага - 0,39 кг

Основні правила встановлення систем DGP:

• траси кабелю мають бути якомога коротшими та містити якомога менше арматури,
• трійники та коліна слід використовувати з м’якими кривими, коли це можливо,
• для акустичного комфорту та зменшення швидкості повітря використовуйте елементи, що діють як напорні камери,
• враховуючи швидкість потоку в каналах для Розрахунок поперечних і лінійних розмірів бажано приймати з діапазону 2,5 - 4 м/с, однак значення 6 м/с не повинно перевищувати.
• регулюючі елементи повинні бути представлені у вигляді регульованих елементів подачі повітря: жалюзійних решіток або анемостатів подачі повітря, або у вигляді заслінок
