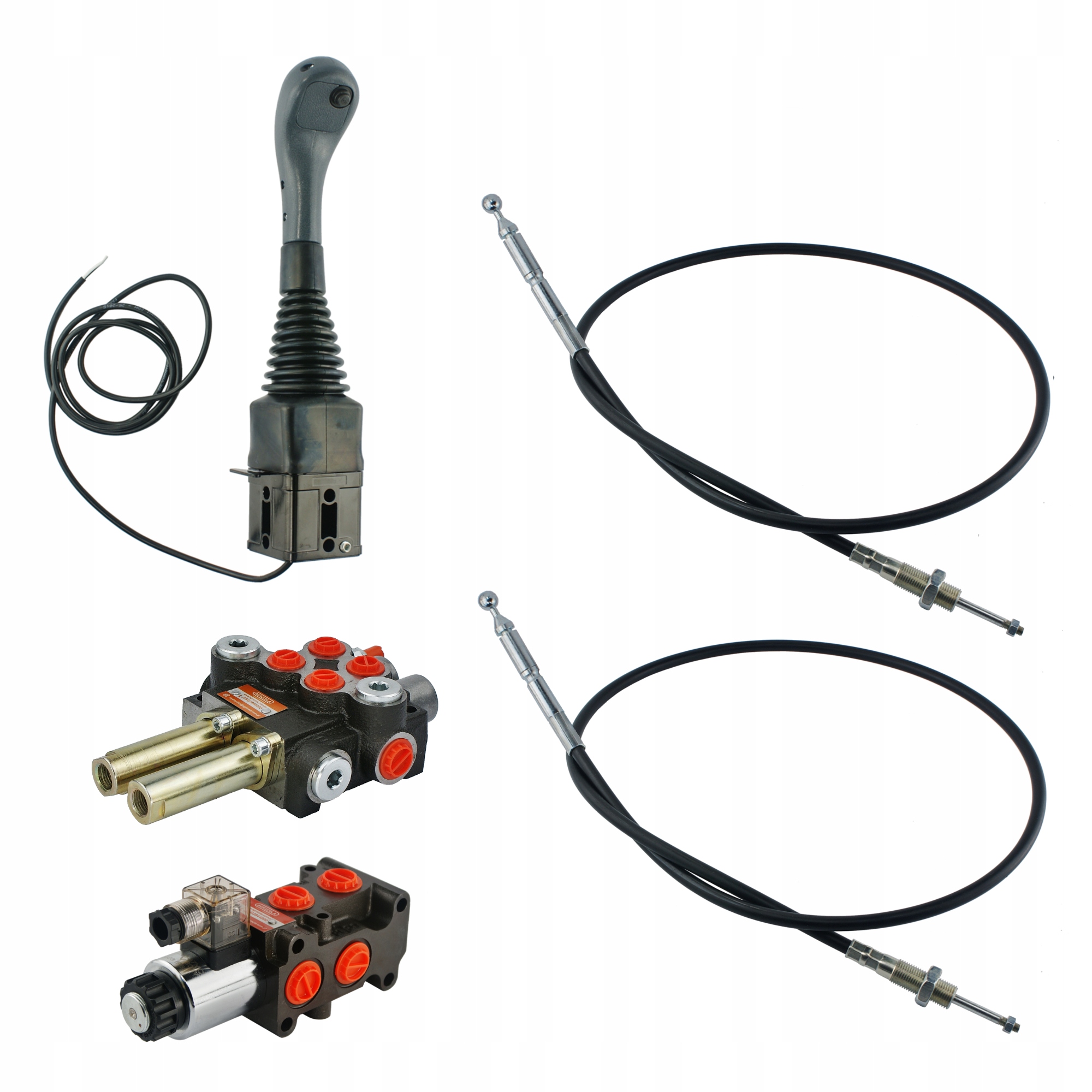

3-СЕКЦІЙНИЙ ГІДРАВЛІЧНИЙ КОМПЛЕКТ 40 л/хв

Набір включає:

• кульковий джойстик із кнопкою
• два Кабелі довжиною 2 м (можна змінити на 1 м; 1,5 м; 2,5 м; 3 м)
• 2-секційний гідравлічний розподільник 40 л/хв
• електромагнітний клапан 6/2 50 л/хв 12 В< /li>

Виробництво:

Оригінальний продукт торгової марки Badestnost, символ: 1.25.00.003.3

Застосування:

Широко використовується в гідравлічних системах у сільському господарстві, садівництві, лісовому господарстві, будівництві та промисловості загалом.

Набір адаптований до різних типів машин, таких як як: сільськогосподарські машини, трактори, обприскувачі, турери, циклопи, навантажувачі HDS, будівельні машини, навантажувачі, екскаватори, підмітальні машини, промислові машини та інші пристрої з гідравлічним керуванням, у яких продуктивність гідравлічного насоса не перевищує 40 л/хв.

Застосування в навантажувачах провідних TUR:

Перевірено в багатьох моделях тракторів, включаючи: Ursus C-330, C-355, C-360, C-385, 912, 914, 1224, 2812, 3512 Zetor 5211, 7211, 5245, 7245, 8011 MF 235, 255 та інші

Набір керує двома секціями фронтального навантажувача TUR, тобто підйомом рами та нахилом лопати.

Приклад застосування:

Керування двома незалежно працюючими приводами (фото).

Загальна інформація:

Керування джойстиком має багато переваг, які роблять роботу швидшою, приємнішою та безпечнішою. Джойстик означає, перш за все, більш комфортне, зручне і точне управління машиною. Встановлення джойстика всередині кабіни та викидання розподільника назовні зберігає кабіну чистою та вільною від витоків масла.

Джойстик:

Призначений для механічного керування двома секціями в дистриб'юторі. Крім того, він має кнопку та вихід електричного джгута, який також дозволяє керувати, наприклад, електромагнітним клапаном. Конструктивні елементи всередині джойстика виготовлені з алюмінію, корпус з міцного пластику. Європейське виробництво NIMCO.

Посилання:

Стандартна довжина кабелів: 2 м (ми надсилаємо їх, якщо клієнт не вкаже інше). Можливість зміни довжини ліній до 1 м; 1,5 м; 2,5 м; 3м без зміни ціни комплекту.

• Різьба з боку розподільника: корпус кабелю M16x1,5, стяжка M6x1
• З боку джойстика кулька з діаметр 14 мм

Польське виробництво, виготовлено для Agricola Hydraulic Components.

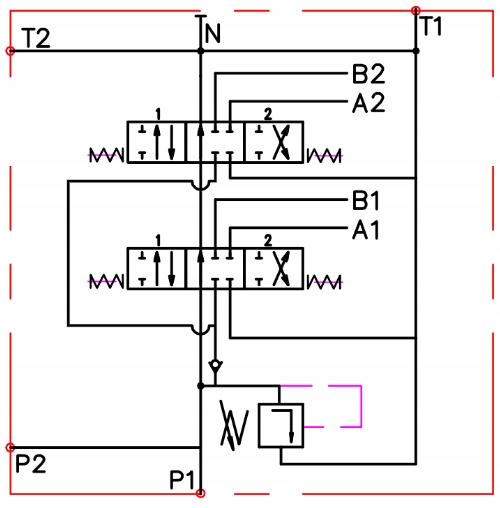

ДВОСЕКЦІЙНИЙ ГІДРАВЛІЧНИЙ РОЗДІЛЬНИК:

Максимальний потік до 40 л/хв. Контроль односторонніх і двосторонніх циліндрів. Рекомендовано керувати розподільником за допомогою кабелів і джойстика.

Управління:

Обидва повзунки трипозиційні (1 - 0 - 2), пружинно- навантажений, тобто вони самі повертаються в нейтральне положення, якщо трос ослаблений.

• Нейтральне положення 0 (трос ослаблений) шток поршня циліндра стоїть - масло йде в перелив.
• Робоче положення 1 (трос тягне повзун) циліндр штока поршня висувається.
• Робоче положення 2 (трос штовхає повзун), шток поршня циліндра втягується. >

Підключення:

Внутрішня різьба в корпусі: живлення: 1/2''; повернення: 1/2''; секції: 3/8''

Кабельні з'єднання:

• Внутрішня різьба труби: M16x1,5
• Внутрішня різьба наконечник повзунка: M6x1,5

Діапазон тиску:

• Максимальний тиск подачі: 250 бар
• Максимум тиск на зворотній лінії: 50 бар
• Максимальний тиск на секціях: 300 бар
• Тиск відкриття переливного клапана зростає пропорційно зі збільшенням витрати:

  180 бар при 10 л /хв

  190 бар при 20 л/хв

  200 бар при 30 л/хв

  210 бар при 40 л/хв

  Набори для точного вимірювання тиску можна знайти в розділі Манометри - вимірювальні набори

Діапазон температур і тип масла:

• Допустима температура навколишнього середовища: від -40 C до +60 C
• Допустима температура масла: від -15 C до +80 C
• Рекомендована гідравлічна олива на основі мінеральної оливи, наприклад, HL 32 або HL 46

Електромагнітний клапан 6/2 для третьої секції:

Максимальний потік до 50л/хв Живлення: 12В болгарського виробництва Badestnost, гарантія: 2 роки

Керування:

Двопозиційний повзунок на пружині, тобто повертається в нейтральне положення самостійно після відключення живлення.

Принцип роботи повзунка:

Позиція 1 (подача струму на котушку відключена) можна контролювати циліндр № 1. Положення 2 (подача струму на котушку відкрита) неможливо контрольний циліндр № 1, але можна контролювати циліндр № 1. 2.

З'єднання:

Внутрішня різьба в корпусі: Порт підключення подачі: 1/2'' Порт зворотного підключення: 1/2'' Підключення секції портів: 1/2''

Діапазон тиску:

Максимальний тиск подачі: 210 бар Максимальний тиск у зворотній лінії: 50 бар Максимальний тиск у секції: 250 бар

Діапазон температур і тип масла:

Допустима температура навколишнього середовища: від -40 C до +60 C Допустима температура масла: від -15 C до +80 C Рекомендована гідравлічна олива на мінеральному маслі, наприклад, HL 32 або HL 46 Рекомендована фільтрація масла на рівні 10 - 15 µ
