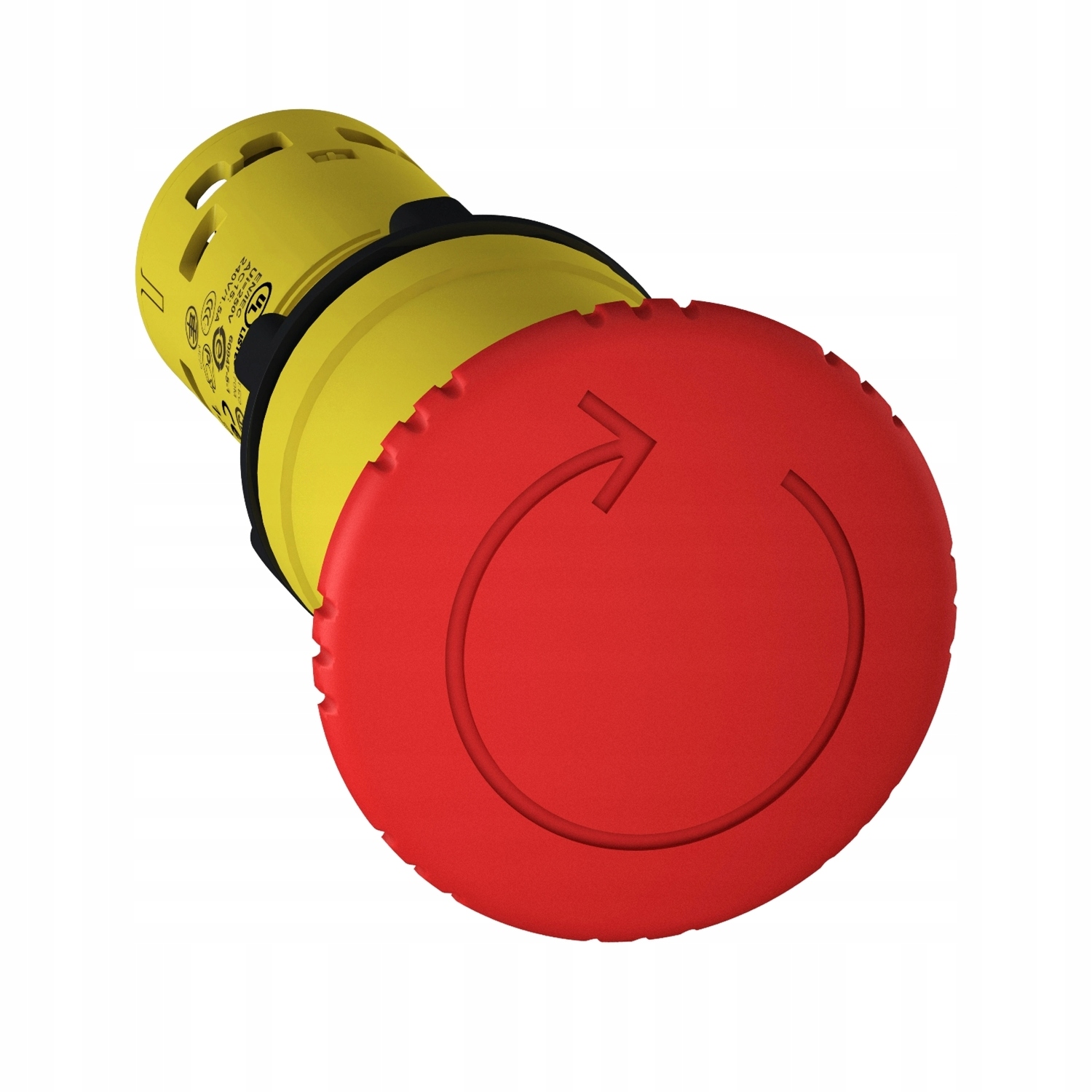

Schneider Electric, кнопка Harmony XB7 Red mushroom, XB7NS8442

Основні параметри:

• Асортимент продукції: Harmony XB7
• Тип продукту або компонента: Кнопка запобіжного вимикача
• Коротка назва пристрою: XB7
• Монтажний діаметр: 22 мм
• Продаж за нероздільним номером: 10
• Елемент сигналізації форми головки: круглий
• Тип приводу: храповий замок
• Скидання: розблокування поворотом
• Тип приводу: Червона грибоподібна головка Ø 40 мм, Без позначки
• Тип і конфігурація контакту: 1 Н.З.
• З'єднання - клеми: гвинтові клеми, <= 2 x 1,5 мм² з кабельним наконечником відповідно до IEC 60947-1, гвинтові клеми, 1 x 0,34 ... 2 x 2,5 мм² без кабельного наконечника відповідно до IEC 60947-1
• Презентація пристрою: монолітний продукт

Додаткові параметри:

• Загальна ширина CAD: 40 мм
• Загальна висота CAD: 40 мм
• Загальна глибина CAD: 72 мм
li>
• li>
• Опис затискачів ISO згідно з № 1: (11-12)NC
• Вага виробу: 0,035 кг
• Встановлення пристрою: Монтажний отвір. - діаметр: 22,5 мм 22,3 + 0,4/0 відповідно до EN/IEC 60947-1
• Середня точка кріплення: >= 30 x 40 мм (допоміжна панель) метал - щільність: 1…6 мм, >= 30 x 40 мм (допоміжна панель) пластик - щільність: 2…6 мм
• спосіб монтажу: кріпильна гайка під головкою: 2…2,4 Нм
• Контактна робота: миттєва дія
• li>
• позначення контакту: стандарт
• Ефективне розмикання: Z відповідно до IEC 60947-5-1 додатково K
• механічна стійкість: 100 000 циклів
• Затягування крутний момент: 0,8…1,2 Н·м відповідно до EN 60947-1
• Форма головки гвинта: хрест згідно з JIS No. 1 викрутка, хрестова сумісна з викруткою Philips № 1, хрестова сумісна з викруткою Pozidriv № 1, перфорована сумісна з плоскою викруткою Ø 4 мм, перфорована сумісна з плоскою викруткою Ø 5,5 мм
• Захист від короткого замикання: 4 Патронний запобіжник типу gG відповідно до EN/IEC 60947-5-1
• Номінальна напруга ізоляції [Ui]: 250 В (ступінь забруднення 3) відповідно до EN/IEC 60947-1,
• номінальна напруга, що витримує перенапругу [Uimp]: 4 кВ EN/IEC 60947-1
• Номінальний робочий струм [Ie]: 0,1 A при 250 В, DC-13, R300 згідно з IEC 60947-5- 1 , 0,22 А при 125 В, DC-13, R300 відповідно до IEC 60947-5-1, 0,75 А при 240 В, AC-15, C300 відповідно до IEC 60947-5-1, 1,5 А при 120 В, AC- 15, C300 згідно з IEC 60947-5-1
• електрична довговічність: 1000000 циклів, DC-13, 0,3 A при 24 В, робоча швидкість <216000 c./min, коефіцієнт навантаження: 0,5 згідно з IEC 60947-5-1 Додаток C, 1000000 циклів, AC-15, 0,03 A при 230 В, робоча швидкість <216000 с./хв, коефіцієнт навантаження: 0,5 згідно з IEC 60947-5-1 Додаток C, 1000000 циклів, AC- 15, 0,09 A при 240 В, робоча швидкість <108000 с./хв, коефіцієнт навантаження: 0,5 згідно з IEC 60947-5-1 Додаток C
• Електрична надійність згідно з IEC 60947-5-4: Λ < 5 x 10exp(-7) при 17 В і 5 мА відповідно до IEC 60947-5-4

Експлуатація в середовищі:

• Захисне покриття: TH
• Температура навколишнього середовища для зберігання: -40…70 °C
• Температура навколишнього середовища для роботи пристрою: -25…70 °C
• Клас захисту від ураження електричним струмом : Клас II згідно з IEC 60536
• Рівень захисту IP: IP20 згідно з IEC 60529 (ззаду), IP65 (передня сторона) відповідно до IEC 60529
• Ступінь захисту NEMA: NEMA 12 відповідно до UL 50, NEMA 3 відповідно до UL 50
• Стандарти: EN/IEC 60947-5-5, UL 508, EN/IEC 60947-1, EN/IEC 60947-5-1, CSA C22 .2 № 14, IEC 60364-5-53, EN/IEC 60204-1, EN/ISO 13850
• сертифікати продукції: ГОСТ, CCC
• Вібростійкість: 5 gn ( f= 2…500 Гц) згідно з IEC 60068-2-6
• Стійкість до ударів: 15 gn (тривалість = 11 мс) для напівхвильового прискорення згідно з IEC 60068-2-27

Компактні пластикові кнопки та сигнальні лампи Ø22 мм, монолітні

Сімейство Harmony

Harmony XB7 з діаметром Ø 22 мм пропонує компактні вироби, серія пластикових кнопок і світлових індикаторів, оптимізована конструкція, яка забезпечує повну функціональність в одному номері деталі, спрощуючи процес замовлення та встановлення в системах розподілу електроенергії та обладнання.

Функції

Harmony XB7 — це компактний набір кнопок і індикаторів діаметром 2 мм. Пропозиція забезпечує повну функціональність під одним посиланням на продукт, що полегшує замовлення та встановлення на місці.

• Відповідність стандартам IEC, UL, CSA
• Маркування CE
• Захист від пилу та вологи IP 65, NEMA 4
• Лінзи з підсвічуванням "Protected LED"
• Електричний контакт із низьким навантаженням
• Підключення через клеми гвинти, контакти для друкованих плат
• З'єднувач зі стрічкою
• Повні елементи
• Компоненти, зібрані користувачем за допомогою окремих елементів і загальних аксесуарів

Переваги

Розробляйте з повною впевненістю

Це сімейство продуктів, розроблене для промисловість , поєднує в собі простоту монтажу, гнучкість і міцну конструкцію. Геніальна система блокування, що складається з головки та корпусу із засувками, які затягуються лише одним гвинтом, забезпечує просту, але безпечну установку.

Застосування

• Промисловість: виробники машин (автомобільна, текстильна, деревообробна промисловість), виробники панелей керування
• Сектор послуг та інфраструктура: виробники електроприладів, громадські роботи, будівництво, аеропорти
