KAmodRPI Pico Protoboard — протоплата для Raspberry Pi Pico
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 84
Покупая «KAmodRPI Pico Protoboard - Протоплата для Raspberry Pi Pico», вы получите заказываемую вещь из каталога «Модули» в срок 5-7 дней после оплаты. Товар будет доставлен из Европы, проверен на целостность, иметь европейское качество.
KAmodRPI Pico Protoboard — протоплата для Raspberry Pi Pico
Опис

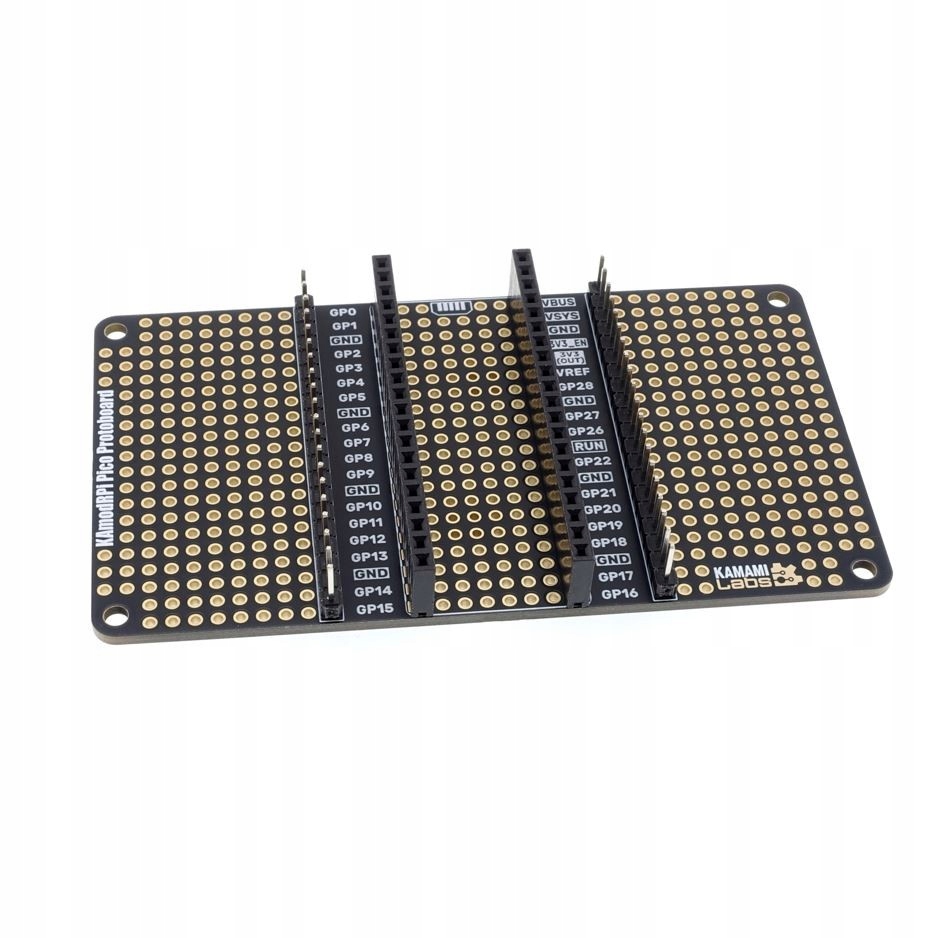

KAmod RPI Pico Protoboard — це прототип плати, призначений для проектів на основі Raspberry Pi Pico. Конструкція включає три зони металізованих отворів, розташованих із стандартним кроком 2,54 мм, що забезпечує зручне паяння компонентів із наскрізними отворами та створення прототипів електронних схем.
Центральна частина плати містить сітку 6 x 20 отворів, а з обох боків є дві бічні області 9 x 20 отворищо дозволяє логічно відокремити розділи проекту. Плата не має припаяних роз’ємів, тому можна встановити Raspberry Pi Pico безпосередньо на друковану плату або використовувати 20-контактні роз’єми , залежно від вимог проекту.
Плата має два ряди 20-контактних золотих контактів , які забезпечують усі сигнали модуля Raspberry Pi Pico . Виводи були чітко описані, що полегшує ідентифікацію сигналів і прискорює роботу під час створення прототипів і тестування систем.
Властивості
- Сумісність
- Призначення: Raspberry Pi Pico
- З’єднувачі та збірка
- Стандартний гніздо роз’єм: 2 x 20 контактів
- З'єднувачі: 2 x 20 контактів
- Растр роз'єму: 2,54 мм
- Можливість монтажу модуля: безпосередньо на друкованій платі або через роз'єми
- Прототипні зони
- Центральний отвір: 6 x 20
- Бічні площа отворів: 2 x 9 x 20
- Растр отворів: 2,54 мм
- Отвори: металізовані
- Фізичні властивості
- Розміри плати: 52 x 93 мм
У комплекті
- 1x KAmod RPI Pico Protoboard плата
- 2x 20-контактний роз’єм 2,54 мм гніздо
- 2x 20-контактний роз’єм 2,54 мм гніздо
