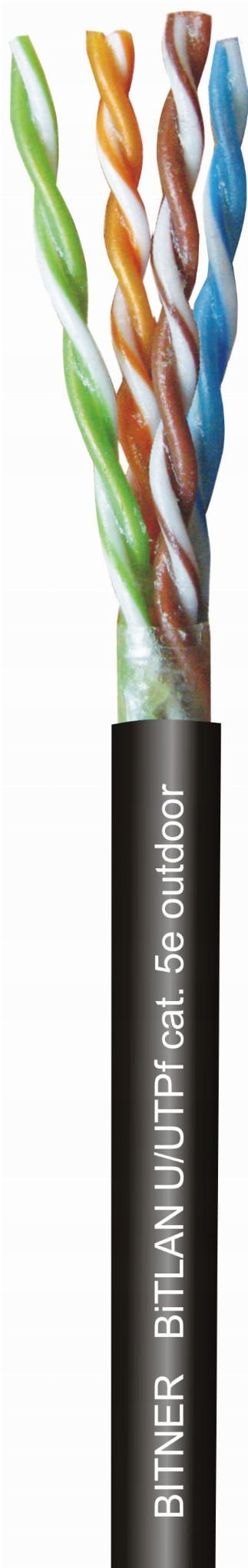

U/UTPf Cat.5e зовнішній кабель передачі даних

OUTDOOR EARTH BITNER

1PCS = 100MB В ОДНІЙ СЕКЦІЇ

Кабелі призначені для зовнішньої установки, під стрічками в горизонтальних і вертикальних ІТ-мережах, не підданих впливу електромагнітних перешкод. Вони стійкі до УФ-променів.

Застосування:

U/UTP cat.5 outdoor > призначені для роботи в комп’ютерних мережах, які використовують діапазон частот 350 МГц із двійковою пропускною здатністю понад 1 Гбіт/с. Кабелі призначені для передачі даних, звуку та телевізійних зображень.

Кабелі додатково заповнені гідрофобним гелем, що захищає від поздовжнього проникнення води. Вони мають зовнішнє покриття, стійке до ультрафіолетових променів і тому придатні для установки поза будівлями, в кабельних каналах або безпосередньо в землі. Кабелі класифікуються відповідно до стандарту PN-EN 50575 (CPR).

КАБЕЛІ ТА ПРОВОДИ ЗАВЖДИ ВІДСТАВЛЯЮТЬСЯ В ОДНІЙ СЕКЦІЇ!

КАБЕЛІ ТА ПРОВОДИ, РОЗРІЗАНІ НА МЕТРИ, НЕ ПІДлягають поверненню!

Технічні дані:

ЕЛЕКТРИЧНІ ВЛАСТИВОСТІ

• Опір провідника/парної петлі при 20°C (макс.): 190 Ом/км< /li>
• Опір ізоляції (хв.): 5 ГОм•км
• Асиметрія опору проводів у парі: ≤ 2%
• Ефективна ємність будь-якої пари на 1 кГц : 50 ± 5 нФ/км
• Асиметрія ємності ліній передачі відносно землі на 1 кГц (макс.): 1600 пФ/км
• Робоча напруга: 150 В
• Випробування напруги (сердечник/сердечник і сердечник/екран): змінна напруга 50 Гц: 700 В змінного струму
• Напруга постійного струму: 1000 В постійного струму
• Хвильовий імпеданс: 100 ± 5 Ом< /li>
• Швидкість розповсюдження NVP: 69%
• Зворотні втрати пари в діапазоні частот дБ (хв.): f = 4-10 МГц: 20 + 5•lg(f) / f = 10 -20 МГц: 25 / f = 20-200 МГц: 25 - 7•lg(f/20)

Умови укладання:

• Укладання безпосередньо в землю
• Зовнішнє
• Мін. температура укладання: -10 ℃

Стійкість до навколишнього середовища:

• Стійкість до ультрафіолетового випромінювання
• Підвищена стійкість до масла < /li>

Сертифікати / Схвалення / Схвалення:

• CPR - Сертифікати / DoP

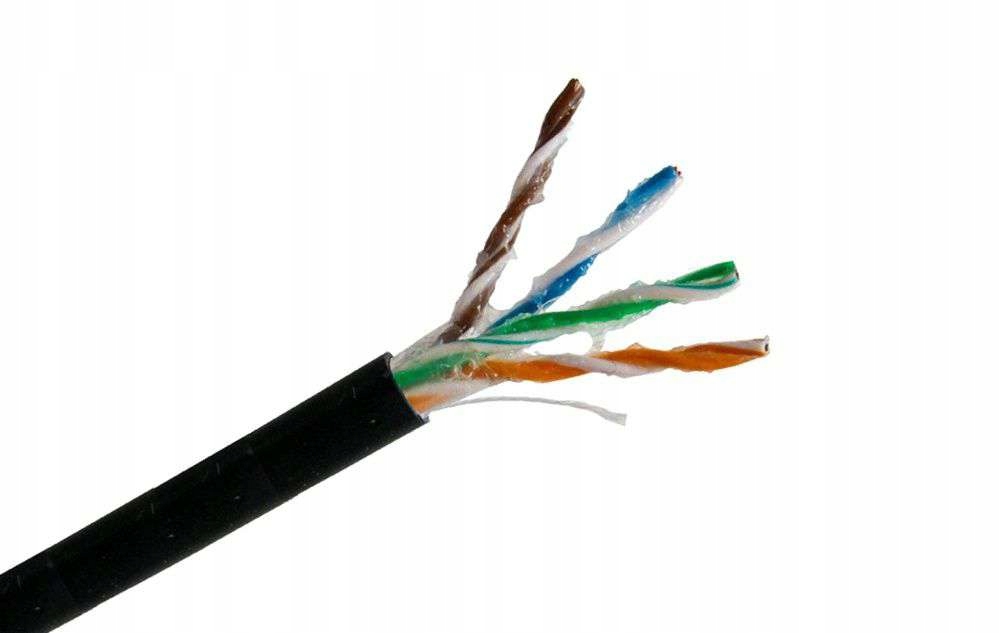

Конструкція кабелю:

Основна:

• Матеріал провідника: мідні провідники
• Конструкція середовища: спарений кабель / потрійний / четверний

a) жили: мідні (100%), однодротові, діаметр 0,511 мм (24AWG) або 0,5 мм

b) ізоляція жил: поліетилен

c) середній: 4 пари, скручених разом

d) покриття: поліетилен із сажею (PE)

e) колір покриття: чорний

МЕХАНІЧНИЙ ВЛАСТИВОСТІ

• Радіус вигину: 4 x зовнішній Ø кабелю
• Зовнішній діаметр: 4,8 мм
• Вага кабелю/км: 28 кг
• Індекс міді: 15 кг
• Діапазон температур під час експлуатації: від -30°C до + 70°C
• Діапазон температур при укладанні: від -10°C до + 50°C< /li>

Додаткова інформація

Колір ізоляції жил:

• Пакет: Колір
• 1: синій / біло-блакитний
• 2: помаранчевий / біло-помаранчевий
• 3: зелений / біло-зелений
• 4: коричневий / біло-коричневий

Додатки включають:

Каталог картка

Сертифікат відповідності

Сертифікат інституту зв'язку
