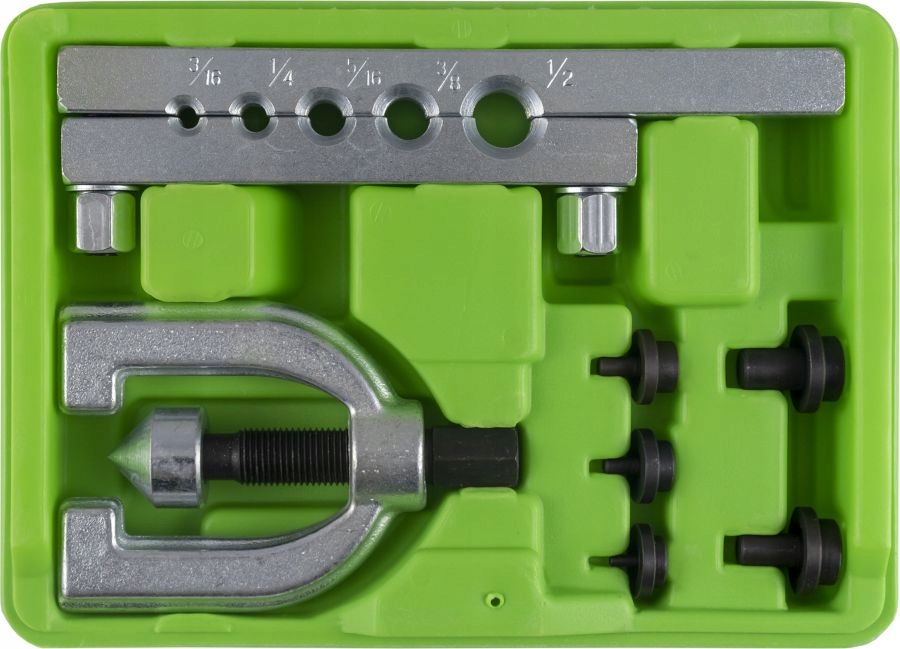

Пристрій для обтиску кабелю JBM

• Пристрій для розширення мідних кабелів і труб під час виготовлення кінців, необхідних для з’єднання цих кабелів у гальмівній системі,

У комплекті:

- пластикова валіза,

- Натисніть для зведення кінців,

- Тримач гальмівного троса,

- Метричні затискачі: 4,75. 5. 6. 8. 10 мм,

- Дюймові затискачі: 1/4", 1/2",

- Затискачі для виготовлення торців:

- - звичайні,

- - зігнуті під кутом 90°,

- - відкрити - тип F,

- - подвійний - тип E,

Посібник користувача:

• Підключення кабелів має виконуватися кваліфікованим персоналом на спеціалізованому підприємстві. Пристрій не можна використовувати дітям. Людина, яка використовує пристрій, повинна бути тверезою. пройшли навчання з питань охорони праці та безпеки та виконували діяльність з уважністю та обережністю.

Увага!!! Існує ризик поранитися гострими краями кабелю або затиснути палець пресом.

• 1. Кінець кабелю необхідно обрізати під прямим кутом і очистити від гострих країв.

• 2. Вставте кабель в отвір у тримачі та витягніть кабель на потрібну довжину.

• 3. Щільно затисніть кабель у тримачі за допомогою барашкових гайок.

• 4. Вставте штифт адаптера в центр кабелю.

• 5. Покладіть кінчик преса на адаптер і затягніть прес, поки адаптер не торкнеться тримача.

• 6. Зніміть перехідник - кінець кабелю повинен бути конусоподібним.

• 7. Закручуйте прес-наконечник, доки трос не відкриється.

• 8. Вийміть кабель із тримача.

• 9. Не вживайте алкоголь після успішної операції - вживання алкоголю на робочому місці заборонено правилами охорони праці та є шкідливим для здоров'я та несмачним.
