Інфільтраційний тунель GRAF 300 л

ТУНЕЛЬ з поліпропілену, розміри 120x80x51 см

Тунелі використовуються для розподілу надлишкової води, яка не вміщується в резервуар для дощової води.

Фільтраційні елементи розміщуються безпосередньо в траншеї та загорнуті в геотекстиль. Тунель, який важить лише 11 кг, має об’єм для зберігання втричі більший, ніж традиційний гравійний фільтр (приблизно 800 кг гравію). Це означає коротшу дренажну систему.

Один тунель має місткість 300 літрів

Розміри:

• довжина : 120 см
• ширина: 80 см
• висота: 51 см

Поперечний переріз системи з інфільтраційним тунелем:

1. Тунель Graf 300l

2. геотекстиль

3. рідний ґрунт

4. фракція гравію 16-32

5. низька вентиляція

Спеціальна структура тунелю забезпечує високу міцність. Тунель витримує тривале навантаження 3,5т/м2, а також тимчасове навантаження 7,5т/м2, що робить його універсальним щодо місця закладення в землі.

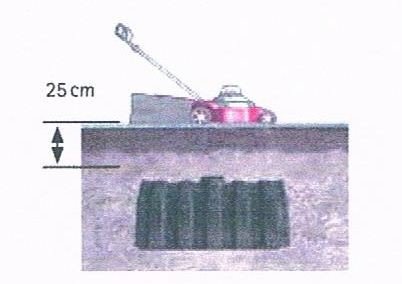

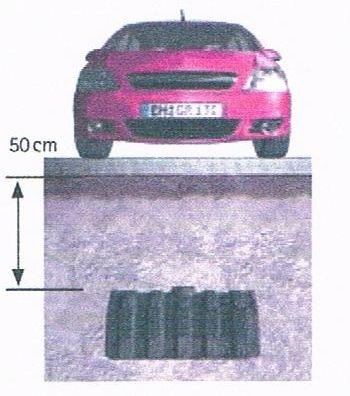

Тунелі повинні бути розміщені на глибині від 25 см до 2 м (за станцією очищення стічних вод 0,50 м). Для руху легкових автомобілів мінімальний шар ґрунту – 50 см.

Спосіб складання:

Тунелі з’єднані один з одним за допомогою спеціальних засувок, якими обладнано кожен тунель.

Послідовність тунелів закрита з двома ковпачками - спереду і ззаду.

Кожна різьба в тунельній системі повинна бути закрита з обох боків панеллю, тобто кожна різьба повинна бути оснащена набором з двох панелі (caps).

ПОВНА ДОКУМЕНТАЦІЯ ВКЛЮЧЕНА

Система інфільтрації за допомогою тунелів також може бути розташована в насипу/кургані у випадку високого рівня грунтових вод. Звичайно, в такому випадку перед такою системою необхідно встановити додаткову насосну станцію.
