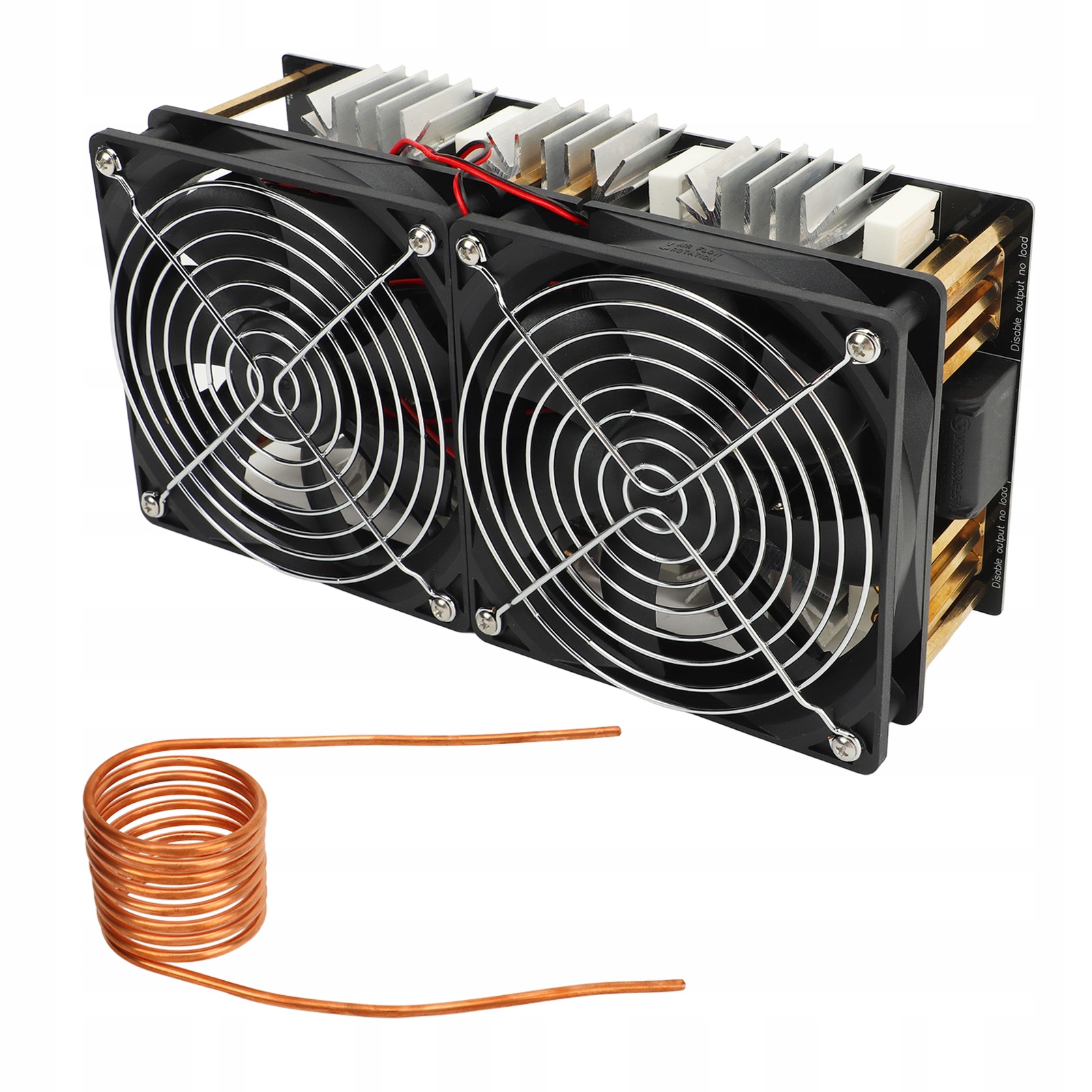

Індукційний нагрівач потужністю 2500 Вт, високочастотний модуль індукційного нагріву, низька напруга, 12-48 В, нагрівач зворотного ходу з латунним кільцем

Технічні дані:

Тип елемента: індукційний нагрівач

Матеріал: друкована плата, латунь

Вхідна напруга: 12-48 В, рекомендовано понад 36 В

Вимоги до живлення:

Менше 12 В, більше або дорівнює 10A

Понад 15 В, більше або дорівнює 20A

Вентилятор: із безшумний вентилятор

Максимальна потужність: 2500 Вт

Максимальний струм: 50А

1. Потужність нагріву дуже висока, за винятком дуже гарячих пластин і компонентів, ефективність нагріву латунних трубок дуже висока. Покупці можуть підготувати окрему систему водяного охолодження, придбавши невеликий водяний насос і 2-метровий гумовий шланг з внутрішнім діаметром 4 мм.

2. Будьте обережні, використовуючи імпульсні джерела живлення, тому що потужні імпульсні джерела живлення зазвичай мають функцію плавного пуску, і вихідна напруга зростає повільно. Якщо напруга Y підвищиться до 10 В раніше, схема не зможе витримати вібрацію через недостатню напругу, що спричинить одночасну провідність двох МОП-транзисторів і спалювання компонентів. Тому вам потрібно змінити напругу живлення до стабілізації, а потім підключити його до контуру опалення через індукцію.

3. Під час нагрівання металевих предметів не нагрівайте занадто сильно метал, інакше це може перевантажити джерело живлення. Додайте запобіжник на 35 А або амперметр, і повітряний вимикач буде кращим. (Упаковка не входить)

4. Хоча ця плата приводу може витримувати струм понад 40 А, рекомендовано не перевищувати 48 В 35 А, щоб уникнути нещасних випадків і пошкоджень.

5. У комплект поставки входить нагрівальне кільце діаметром 60 мм і розрахунковою напругою 36 В. Якщо використовується джерело живлення з напругою 40 В або вище, воно використовується для нагріву з внутрішнім діаметром на 70 мм більше діаметра нагрівального кільця. Водяний насос живиться від 12 В постійного струму, щоб спалити вентилятор і водяний насос, використовуйте окремий модуль регулятора живлення.

6. Мінімальна вхідна напруга модуля становить 12 В, що не означає, що можна використовувати весь блок живлення 12 В. Деякі покупці-початківці можуть використовувати менші блоки живлення. Цей модуль має особливі вимоги до напруги та струму, а поточна напруга 12 В має бути більшою за 10 А. Якщо рівень заряду батареї надто низький, можна скористатися адаптером змінного струму. Це істотно знижує вихідну потужність. Коли напруга нижча за 12 В, це спричинить одночасну провідність обох МОП-транзисторів і спалювання МОП-транзистора.

7. Під час нагрівання МОП-трубок перше, що потрібно враховувати, це те, чи відповідає вихід вимогам.

8. Не спорожнюйте плату, інакше вона буде випромінювати високочастотний шум і спалювати МОП-транзистор.

9. Для індукційного нагріву рекомендується використовувати джерело живлення 36В 20А. Блок живлення 12 В занадто малий і майже не реагує, а джерело живлення 12 В може легко спричинити падіння вихідної напруги блоку живлення. Використання напруги нижче 12 В дуже небезпечно.

10. Потужність індукційного нагріву чудова, тому нагрівання є нормальним явищем, і необхідно добре відводити тепло. Індукційне нагрівання, рекомендоване джерело живлення 48 В 50 А або вище. Якщо напруга живлення перевищує 24 В, напруга живлення перевищує 20 А, чим більша сила струму, тим більша потужність нагрівання.

Список пакетів:

1 x індукційний нагрівач

1 x латунне кільце

Характеристики:

1, ЧУДОВИЙ ДИЗАЙН: індукційна варильна плита має дуже велику друковану плату та дуже великий радіатор, що забезпечує добре розсіювання тепла та високу потужність. Оснащений інтерфейсом вентилятора охолодження, а також може використовуватися для розряду, генератора, високовольтного інверторного джерела живлення тощо. 2, СИЛЬНА ФУНКЦІЯ: на вихідному кінці є три латунні колони M4, які можна підключити до інших виходів, наприклад блоки напруги високої напруги; Використовуючи 6 IRFP260 і 12 паралельних резонансних конденсаторів, нагрівальна пластина має високу потужність і ефективність. 3. РОБОЧІ ДЕТАЛІ: Ця схема індукційного нагріву використовує джерело живлення постійного струму низької напруги з напругою 12-48 В, максимальним струмом 50 А та максимальною потужністю 2500 Вт. 4. Широке застосування: індукційний нагрівач може працювати безперервно при хорошому нагріванні умови дисипації. Завдяки помірній потужності модуль може використовуватися любителями DIY для виконання термічної обробки, наприклад загартування та відпалу невеликих деталей. Його також можна комбінувати з графітовим тиглем (без) для плавлення металів, таких як золото, срібло, мідь, алюміній тощо, рівномірно та швидко нагріваючись, що робить його дуже зручним. 5, ПРОСТО ВСТАНОВЛЕННЯ: завдяки компактному розміру модуль легко встановлювати на обладнання та машину, ідеально замінюючи старі та зламані деталі.
