Плита індукційного нагріву, 1800 Вт, 40 А, високоефективний низьковольтний модуль індукційного нагріву, зворотний контролер, нагрівач 12-48 В

Технічні дані:

Тип елемента: індукційна нагрівальна плита

Матеріал: друкована плата, латунь

Вхідна напруга: 12-48 В, рекомендовано понад 36 В

Вимоги до живлення: менше 12 В ≥10 A, більше 15 В ≥15 A

Ємність: 9 x 1200 В спеціальних конденсаторів

Вентилятор: із тихим вентилятором

Мохова трубка: 4 x IRF260

Максимальна потужність: 1800 Вт

Максимальний струм: 40A

Примітка:

1. При індукційному нагріванні потужність дуже висока. Окрім друкованої плати та електронних компонентів, обігрівач також виділяє велику кількість тепла. Щоб уникнути спалювання нагрівача та впливу на всю систему, необхідно передбачити водяний насос для охолодження нагрівача;

2. Будьте обережні, використовуючи імпульсне джерело живлення. Оскільки імпульсне джерело живлення високої потужності зазвичай має функцію повільного запуску, тобто спочатку вихідна напруга зростає повільно. Якщо напругу підключити до контуру індукційного нагріву до того, як воно підвищиться до 11 В, контур не буде вібрувати через недостатню напругу, тому MOS-трубки з обох сторін будуть підключені одночасно, а компоненти згорять. Таким чином, необхідно підключити контур індукційного нагріву після стабілізації напруги імпульсного джерела живлення, ви можете підключити повітряний перемикач між джерелом живлення та материнською платою та дочекатися стабілізації джерела живлення, перш ніж натискати повітряний перемикач;

3. Ця схема має дуже жорсткі вимоги до потужності. Джерело живлення 12 В має використовувати джерело живлення понад 500 Вт, 24 В понад 1000 Вт, 36 В понад 1500 Вт, 48 В понад 2000 Вт (рекомендована робоча напруга 48 В);

4. Незалежно від використовуваної напруги, якщо робочий струм не перевищує 40А, схема не перегорить. Тому можна додати запобіжник на 40 А, щоб захистити ланцюг під час роботи на високій потужності;

5. Під час роботи з високою потужністю виділення тепла неминуче, тому слід використовувати вентилятор для ефективного розсіювання тепла під час роботи;

6. Робоча напруга ніколи не повинна бути нижчою за 12 В;

7. Коли нагрівальна машина працює, нагрівальна спіраль виділяє велике тепло, тому для охолодження нагрівальної спіралі слід використовувати водяне охолодження, щоб уникнути пошкодження материнської плати через високі температури;

8. Вхідна клема живлення позначена позитивними та негативними полюсами, не змінюйте з’єднання, і суворо заборонено використовувати джерело змінного струму!!

9. Нагрівальна спіраль може деформуватися під час транспортування, викликаючи коротке замикання між шарами. Будь ласка, від'єднайте його перед підключенням материнської плати, інакше це може перевантажити та спалити материнську плату;

10. Не вмикайте плату без навантаження (тут без навантаження означає вихід, не підключений до жодного навантаження, підключення нагрівальної батареї без нагрівання об’єкта не вважається холостим ходом), інакше плата випромінюватиме високочастотний шум і негайно спаліть, видаліть материнську плату та повністю здайте її на металобрухт!

Список пакетів:

1 x PCB

1 x 5 мм мідна трубка

Характеристики:

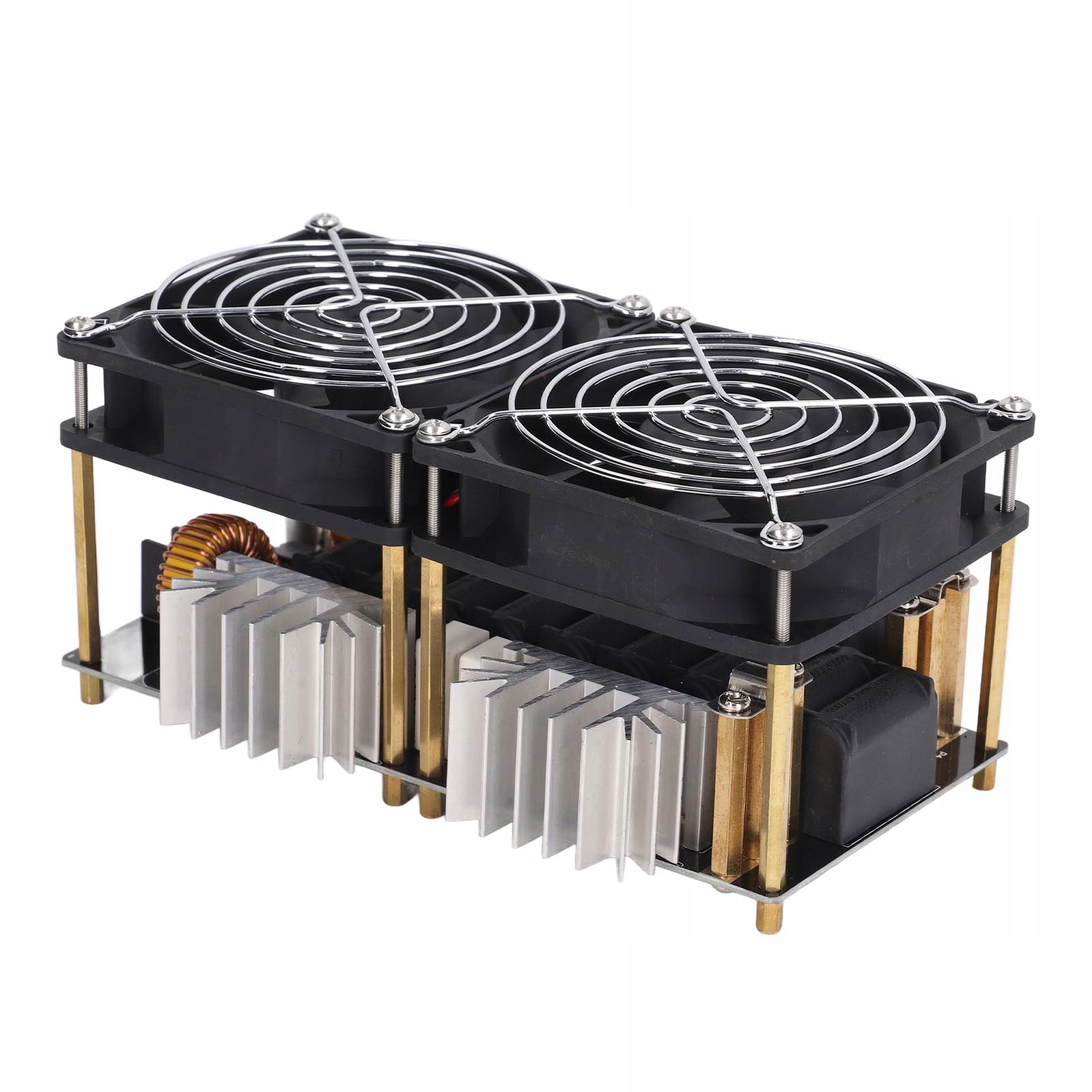

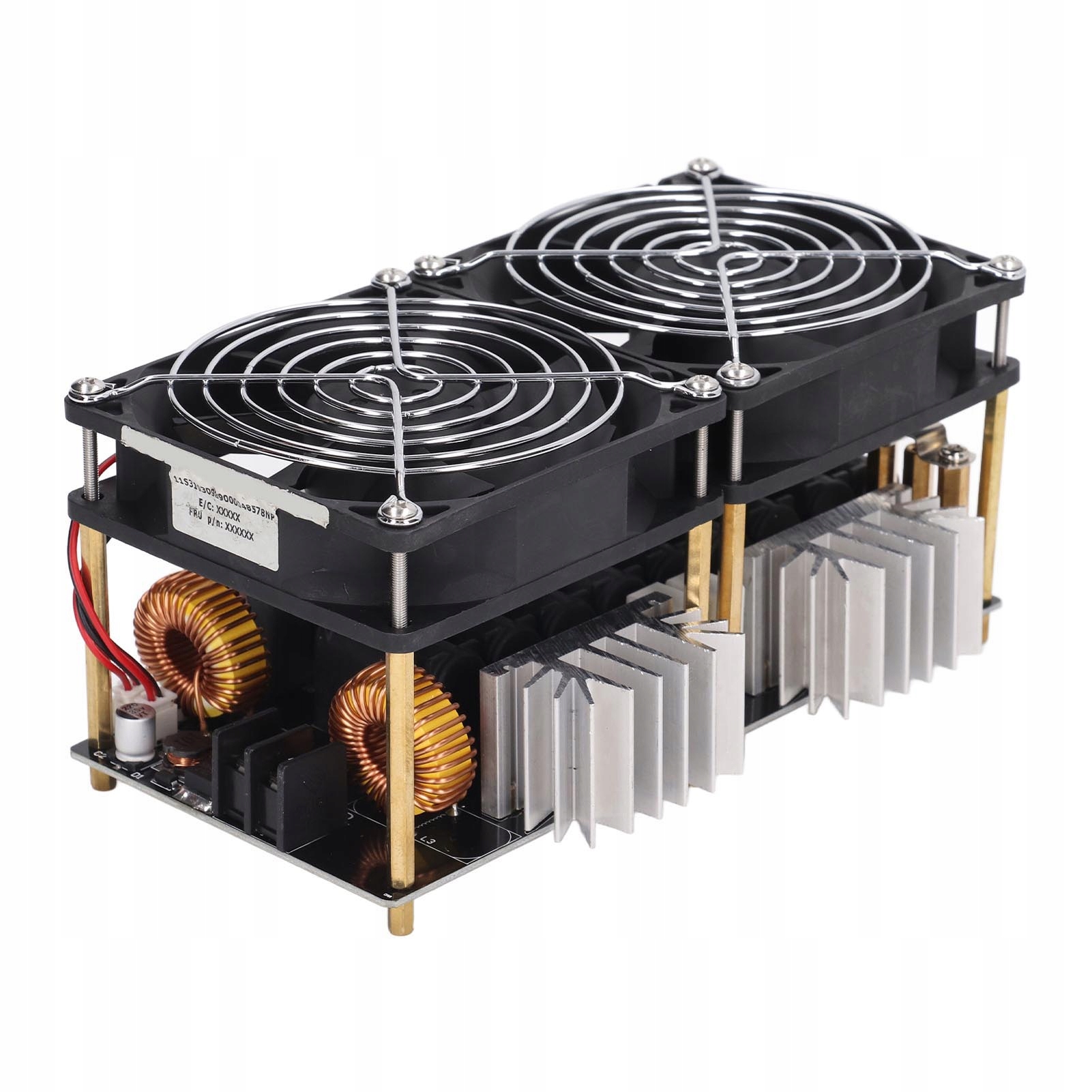

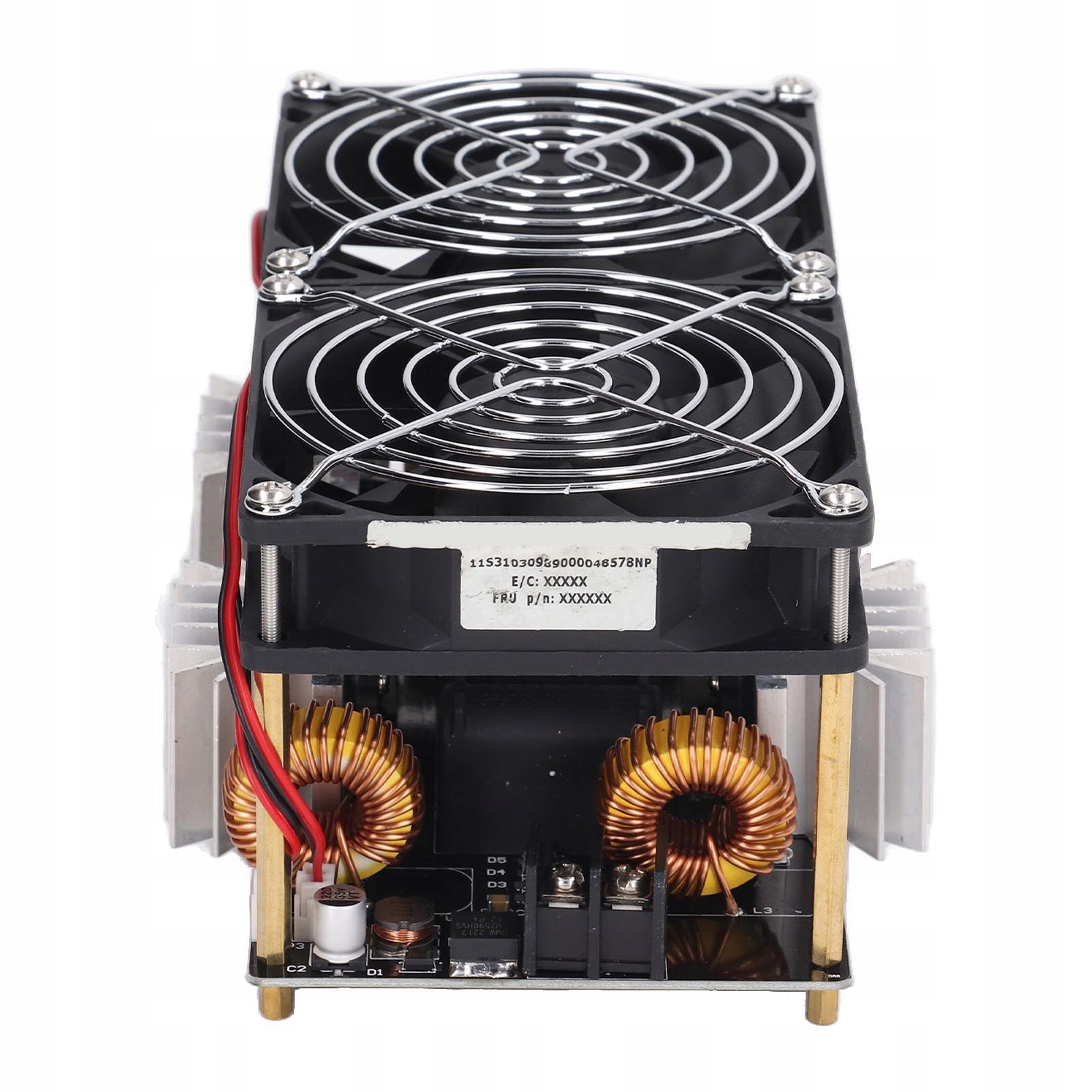

1, Чудове розсіювання тепла: ця індукційна варильна плита має надзвичайно велику друковану плату та радіатор із тихим вентилятором, що забезпечує добре розсіювання тепла. 2. ВИХІД МІДНОЇ КОЛОНКИ: Вихідний кінець використовує три паралельні мідні колони M4, які можна підключити до інших виходів, таких як блоки високої напруги. 3、Чудові компоненти: модуль індукційного нагріву використовує чотири IRFP260 і дев'ять конденсаторів у паралельному резонансі з високою потужністю та ефективністю. 4. ВИСОКА ПОТУЖНІСТЬ: Ця схема індукційного нагріву використовує джерело живлення постійного струму низької напруги від 12 до 48 В, з максимальним струмом 40 А та максимальною потужністю 1800 Вт наприклад загартування та відпал невеликих деталей, а також може поєднуватися з графітовим тиглем для плавлення металу, рівномірного та швидкого нагрівання.
