Індикатор розряду батареї Diy Kit
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 14
Приобретая «Індикатор розряду батареї Diy Kit», вы можете быть уверены, что данный товар из каталога «Монтажные комплекты» вы получите в срок 5-7 дней после оплаты. Товар будет доставлен из Европы, проверен на целостность, иметь европейское качество.

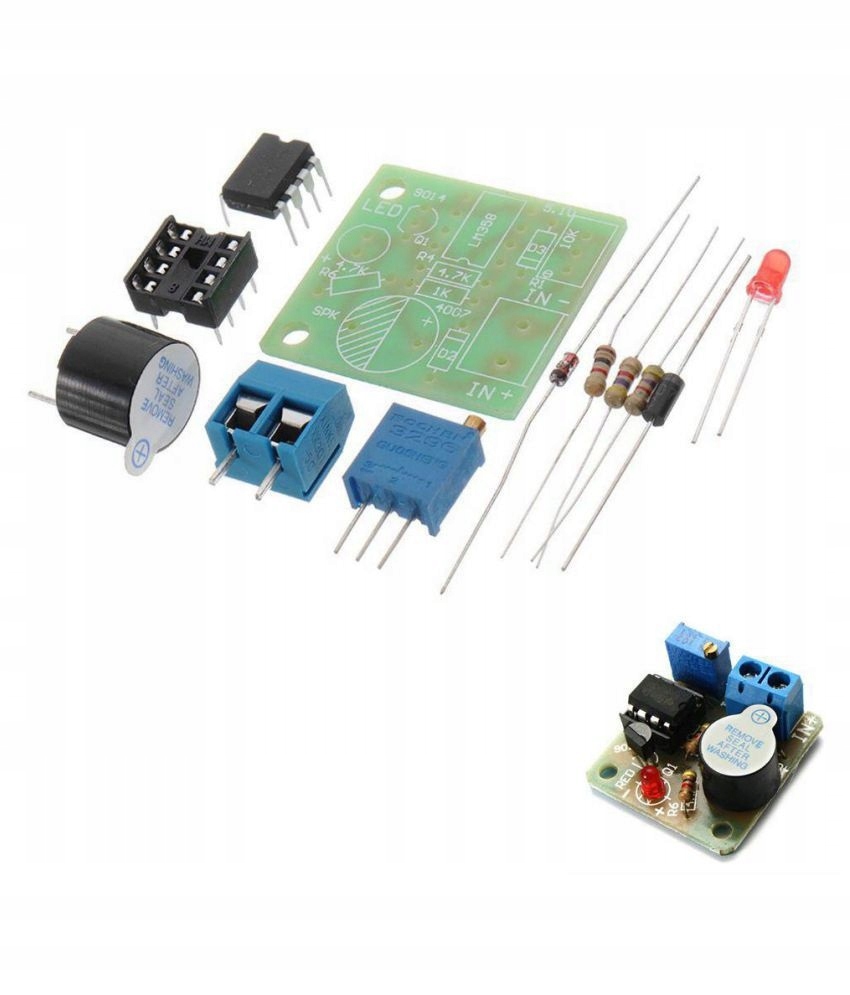

Модуль датчика розряду акумулятора
для самостійного
складання, паяння
Сигналізація про надмірний розряд акумулятора.
Здебільшого використовується для контролю напруги акумулятора (9 В або 12 В), простий і практичний, зі звуковими та світловими сповіщеннями.
Функції продукту:
Коли батарея знаходиться під напругою, пролунає звуковий сигнал "Di Di Di Di" і одночасно засвітиться червоний світлодіодний індикатор. Коли напруга батареї перевищить встановлене значення, зумер припинить подавати тривогу.
Акумулятор 9 В: коли акумулятор надмірно розряджений (напруга батареї нижче приблизно 8 В), червоний індикатор засвітиться увімкнути, і пролунає звуковий сигнал, щоб реалізувати контроль стану розряду батареї, щоб запобігти її надмірному розрядженню та пошкодженню батареї;
Акумулятор 12 В: коли акумулятор надмірно розряджений (напруга батареї нижче приблизно 10,4 В ), засвітиться червоний індикатор і пролунає звуковий сигнал, повідомляючи вас про необхідність зарядити акумулятор, щоб запобігти надмірному розрядженню та пошкодженню акумулятора;
Три переваги:
1. Звукова та світлова сигналізація, інформування про розряд
2. Вхід модуля має захист від зворотного підключення, і полярність вхідного живлення не перегорить. Але немає захисту від перенапруги, якщо вхід перевищить 15 В, мікросхема на модулі згорить.
Інструкції з використання
Акумулятор 9 В: модуль входи 9 В, коли напруга між другим контактом і четвертим контактом LM358 встановлено приблизно на 5,78 В, напруга сигналізації модуля становить 8 В (ми налаштували його перед доставкою, і не потребуємо його регулювати). Відрегулюйте за годинниковою стрілкою, напруга на 2 і 4 контактах зменшується, а чутливість зростає.
Акумулятор 12 В: коли модуль вводить 12 В, коли напруга між другим і четвертим контактами LM358 встановлено приблизно на 6,05 V, напруга сигналізації модуля становить 10,4 В (ми налаштували її перед доставкою, тому регулювати не потрібно). Відрегулюйте за годинниковою стрілкою, напруга на 2 і 4 контактах зменшується, а чутливість зростає.
Інструкція:
Системи мають схему монтажу, надруковану на платі. Необхідно звернути увагу на полярність у випадку таких елементів, як конденсатори, діоди, транзистори. У світлодіодів довша ніжка плюс +, параметри більшості елементів описані на корпусі. Резистори можуть мати маркування смугами, їх опір і допуск можна прочитати за допомогою калькуляторів, доступних в Інтернеті, або виміряти за допомогою лічильника. Порядок складання, як правило, довільний, в залежності від планування спочатку збираємо найменші елементи.
