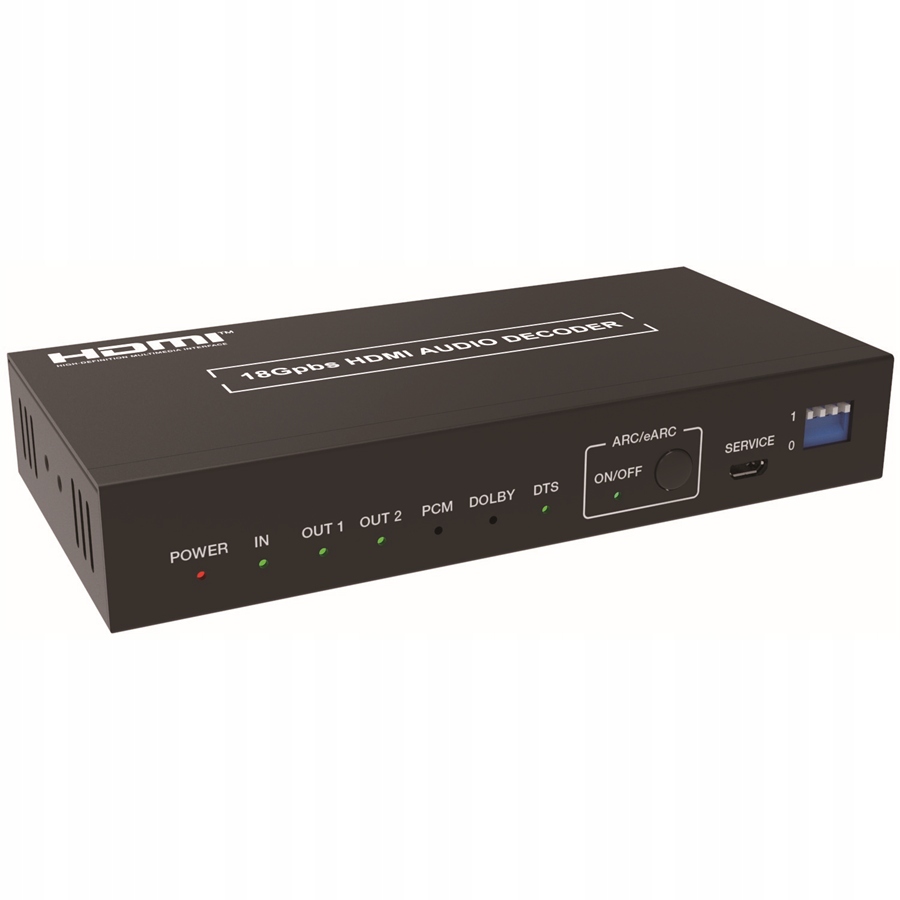

HDV-MB05 Deembedder Audio HDMI 2.0b ARC/eARC HDR Dolby Vision HDCP 2.2

• Багатофункціональний аудіодекодер/деембеддер HDMI ARC і eARC із функцією понижуючого мікшування
• Сумісність із HDMI 2.0b і HDCP 2.2
• Пропускна здатність 18 Гбіт/с
• Підтримка роздільної здатності відео до 4K2K при 60 Гц з 24-бітним RGB/YCbCr 4:4:4
• Підтримує формат VESA до QSXGA при 60 Гц. Наскрізна підтримка HDR, HDR10, HDR10+, Dolby Vision і HLG
• Виділений аудіовихід HDMI лише для аудіо та чорну дошку відео 720p, оптичні та коаксіальні SPDIF і аналогові аудіовиходи RCA
• Підтримка вилучення звуку eARC/ARC (з телевізора) на аудіовихід HDMI. Підтримує: PCM 2.0, 5.1 і 7.1, Dolby Digital, Dolby Digital Plus, Dolby True-HD, DTS Surround, DTS ES, DTS HD Master. Підтримка керування CEC та EDID

HDV-MB05 — це аудіодекодер/деембеддер eARC і ARC, який має спеціальний аудіовихід HDMI для вилучення аудіо, а також коаксіальний, оптичний і аналоговий роз’єми RCA Toslink.

Дозволяє використовувати будь-який аудіо/відео-ресивер для отримання аудіо, отриманого з сигналу 4K2K 60 Гц, HDCP 2.2 з будь-якого джерела HDMI 2.0 (програвач файлів, VOD, BR/DVD диски, консоль або декодер). HDV-MB05 також має вихід HDMI із підтримкою eARC/ARC, що дозволяє використовувати зворотний аудіоканал із телевізора. Завдяки підтримці eARC HDV-MB05 також працюватиме з останніми телевізорами на ринку. Підтримує стандарти HDR, HDR10+ і Dolby Vision.

Deembedder можна підключити майже до будь-якого стерео 2.0 або багатоканального аудіоприймача 5.0/7.1 завдяки HDMI, SPDIF Coaxial, SPDIF Toslink і аналоговим цифровим виходам RCA.

Функції HDV-MB05

• Сумісність із HDMI 2.0b і HDCP 2.2
• Макс. Пропускна здатність відео 18 Гбіт/с
• Підтримка роздільної здатності відео до 4K2K при 60 Гц із 24-бітним RGB / YCbCr 4:4:4
• Підтримка формату VESA до QSXGA при 60 Гц
• Підтримка HDR, HDR10, HDR10 +, Dolby Vision pass-through HLG
• Підтримка та мікшування аудіо до: PCM 2.0, 5.1 & 7.1, Dolby Digital, Dolby Digital Plus, Dolby True-HD , DTS Surround, DTS ES, DTS HD Master
• Виділений аудіовихід HDMI - у режимі ARC/eARC передає наскрізне аудіо HD і відео з дошки у форматі 720p. Примітка: у випадку вхідного стереосигналу HDMI LPCM 192 кГц, сигнал, що передається на оптичний вихід, знижується до 44 кГц
• Зменшення масштабу для змішаних систем
• Змішування на RCA L/R , коаксіальні виходи , оптичний і HDMI
• Розширене керування EDID (налаштування EDID через DIP-перемикач)
• Підтримка функції CEC

Технічні дані

• Сумісність з HDMI: HDMI 2.0b
• Сумісність з HDCP: HDCP 2.2 / 1.x
• Пропускна здатність відео 18 Гбіт/с
• Роздільна здатність відео до 4k2k при 60 Гц 4: 4: 4
• Глибина кольору:

  8 біт, 10 біт, 12 біт (1080p при 60 Гц),

  8 біт (4K2K при 60 Гц YUV4: 4: 4),

  8 біт, 10 біт, 12 біт (4K2K при 60 Гц YCbCr 4: 2: 2/4: 2: 0)

• Колірний простір: RGB 4: 4: 4, YCbCr 4: 4: 4/4: 2: 2/4: 2: 0
• Аудіоформати

  HDMI OUT1: PCM 2.0 , 5.1 & 7.1, Dolby Digital, Dolby Digital Plus, Dolby

  True-HD, DTS Surround, DTS ES, DTS HD Master

  HDMI OUT2 / Коаксіальний / Toslink / RCA: PCM / DOLBY / Змішування DTS 7.1 до PCM2.0

• HDR: підтримка HDR 10, HDR 10+, HLD і Dolby Vision
• Захист від електростатичних розрядів (модель людського тіла) ) : – ± 8 кВ (розряд повітряного зазору) та ± 4 кВ (контактний розряд)

З’єднувачі:

• Вхід:

  1x HDMI типу A [19-контактний гніздо]

• Вихід:

  2x HDMI типу A [19-контактний гніздо]

  1x коаксіальний

  1x Toslink

  1x RCA L/R

Механічні характеристики:

• Корпус: алюмінієвий корпус
• Колір: чорний
• Розміри: 146 мм x 70,5 мм x 25 мм
• Вага: 322 г
• Живлення:

  Вхідні параметри: AC90~260V 50 /60 Гц

  Вихідні параметри: DC 12 В/1 A (стандарт США/ЄС, сертифіковано CE/FCC/UL)

• Споживання електроенергії: 2,52 Вт (макс.) < /li>
• Робоча температура: 0–40 °C
• Температура зберігання: -20–60 °C
• Відносна вологість: 20–90% RH (без конденсації)

Вміст комплекту:

• 1x HDV-MB05
• 1x 12V 1A джерело живлення
• 2x монтажний кронштейн < /li>
• 1x посібник користувача англійською мовою

Схема підключення
