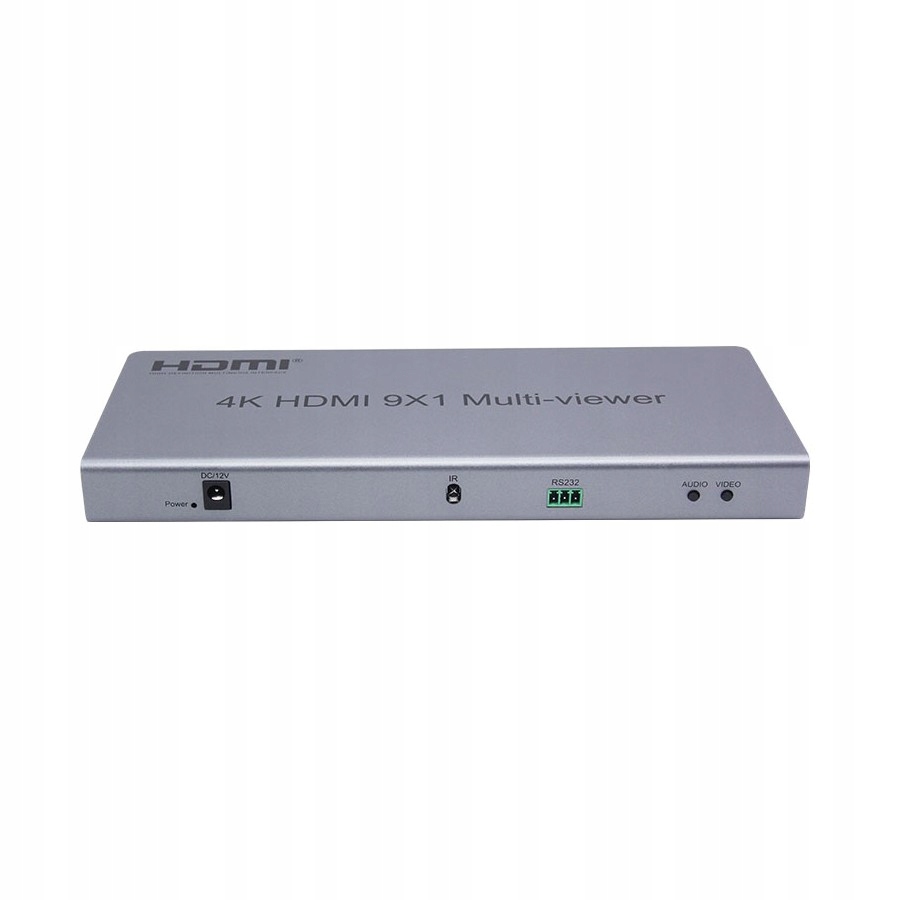

HDSW9-Q ​​​​Multiviewer HDMI Seamless Switch 4K 30Hz 9×1

• Мультипереглядач, перемикач дев’яти входів HDMI на один вихід HDMI 9×1 із плавним перемиканням.
• Максимальна підтримувана роздільна здатність на вході: 1080p і на виході: 4K 30 Гц.
• li >Можливість встановити до 11 віконних режимів.
• Керування: передня панель, дистанційне керування та RS-232.

SFX HDSW9-Q ​​​​– це високоякісний мультивьюер 9×1 HDMI, плавний перемикач із 9 входами HDMI та одним виходом HDMI.

Підтримує одночасне відображення до дев’яти джерел HDMI на один дисплей HDMI. Як перемикач, він також має функцію миттєвого плавного перемикання. Перемикання миттєве, режим змішування відсутній. Пристроєм можна керувати за допомогою кнопок на передній панелі, пульта дистанційного керування та через RS-232.

Multiviewer підтримує вхідну роздільну здатність до 1080p 60 Гц. На виході пропонує макс. 4K 30 Гц.

Функції

• Він має 9 входів HDMI і 1 вихід HDMI
• Підтримується роздільна здатність входу до 1080p
• Підтримується роздільність вихідного сигналу до 4K 30 Гц
• Можливість щоб встановити вихідну роздільну здатність 1080/2560/3840. Цей параметр не змінюється під час перемикання будь-якого входу з іншою роздільною здатністю в повноекранний режим, що гарантує безперебійну роботу.
• Підтримує 8-бітну глибину кольору в просторах RGB, YUV444, YUV422.
• Мультипереглядач 9 × 1 із плавним перемиканням
• Порт Ethernet і RS-232
• HDMI 1.4, сумісний із HDCP 1.4
• Входи HDMI, сумісні з DVI 1.0
li>
• Multiviewer має можливість установити 11 режимів вікон
• Кнопка AUDIO використовується для вибору джерела аудіо для виведення серед підключених входів.
• Керування за допомогою кнопок, дистанційне керування та RS-232.

11 конфігурованих режимів вікна:

Читабельний текст:

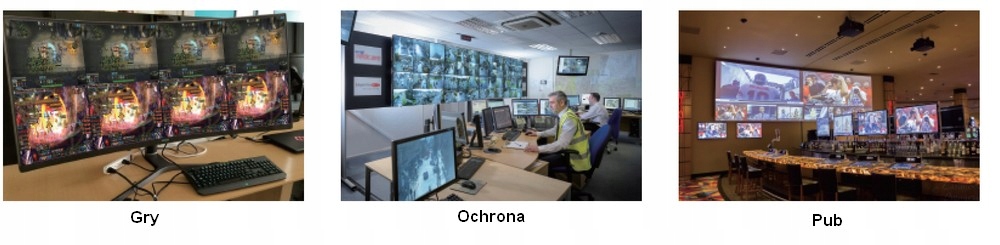

Застосування:

Технічні дані

• Входи: 9x HDMI
• Виходи: 1x HDMI
• Порти: 1x RS-232, 1x Ethernet (зарезервовано для діагностики - не для використання під час роботи),< /li>
• Функція безперебійного перемикання сигналу з 9 входів HDMI
• Можливість налаштувати 11 віконних режимів
• Відповідність HDMI 1.4, HDCP 1.4,
• HDMI входи, сумісні з DVI 1.0
• Підтримувана вхідна роздільна здатність: 1080p, 720p, 1080i, 1024×768, 1360×768 тощо.
• Підтримувана вихідна роздільна здатність: 1080p 60 Гц, 2560×1600 60 Гц , 2560×1440 60 Гц, 3840×2160 30 Гц
• Деякі з підтримуваних роздільних здатностей монітора VESA:

  800×600 /60, 1680×1050 /60, 1366×768 /60

  1280×1024 /60, 1280×1024 /75, 1400×1050 /60

  1440×900 /60, 1360×768 /60, 1680×1050 /60

• Підтримувані кабелі HDMI: стандартний 26AWG, на вході до 15 м і на виході до 15 м
• Живлення: вхід змінного струму (50 Гц, 60 Гц) 100 В-240 В; вихід: DC12V/2A
• Робоча температура: від -15 ℃ до 55 ℃
• Вага нетто: 792 г
• Розміри (довжина x ширина x висота): 252 x 105 x 25 мм

Вміст упаковки:

• 1x HDSW9-Q
• 1x ІЧ-пульт дистанційного керування
• 1x 12V/2A блок живлення
• 1x посібник користувача (англійською)

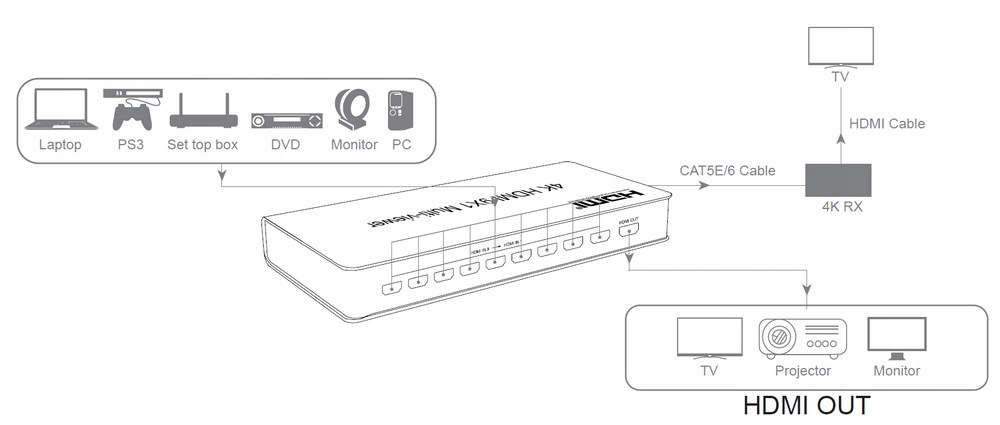

Схема підключення
