H-міст для керування двигунами постійного струму BTS7960B 43A
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 82
Приобретая «H-мост для управления двигателями постоянного тока BTS7960B 43A», вы можете быть уверены, что данное изделие из каталога «Модули» вы получите через 5-7 дней после оплаты. Товар будет доставлен из Европы, проверен на целостность, иметь европейское качество.
Міст H для керування двигунами постійного струму BTS7960B 43A
⭐️ КОНТРОЛЕР ДВИГУНА ПОСТІЙНОГО струму

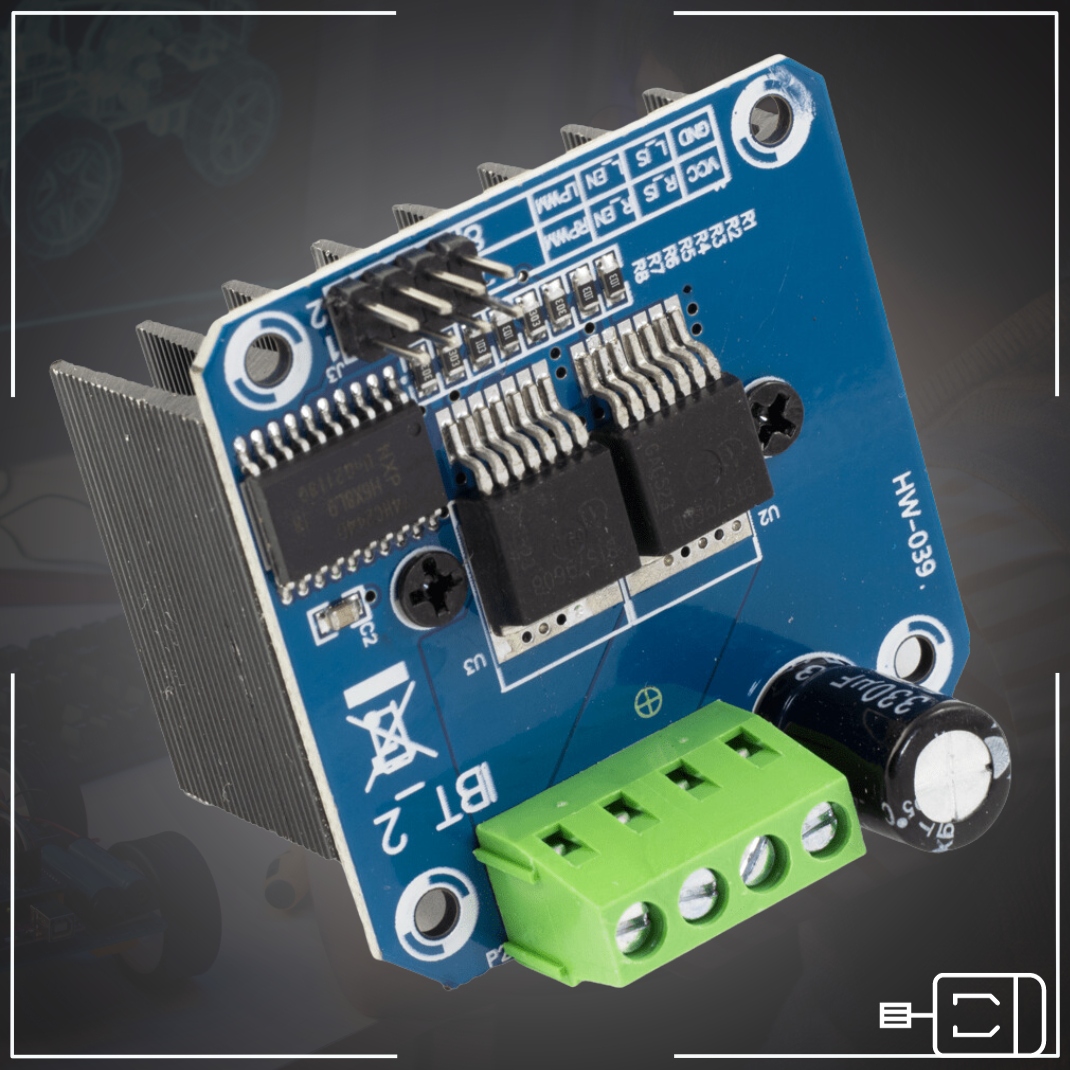

Модуль H-bridge у системі BTS7960B — це простий у використанні контролер, який дозволяє керувати напрямком і швидкістю обертання двигуна постійного струму.
☝️ Підходить для двигунів великої потужності. Його максимальна ефективність за струмом становить до 43A.
⭐️ СУМІСНІСТЬ З ARDUINO
Цей модуль сумісний з Arduino та іншими мікроконтролерами. З нього можна побудувати надійного робота чи транспортного засобу. Він ідеально працюватиме скрізь, де потрібен потужний двигун.
⭐️ БЕЗПЕЧНО ТА ЕФЕКТИВНО

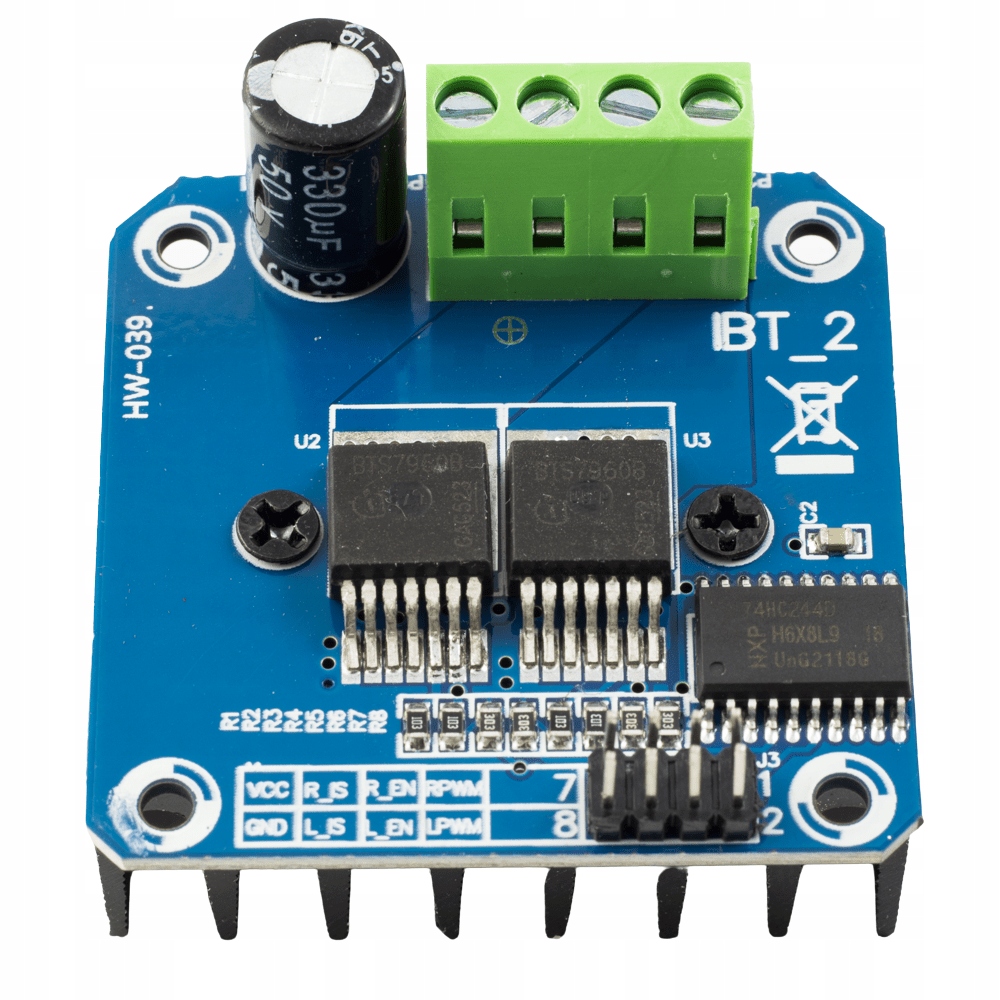

✔️ Буферна система 74HC244 – забезпечує безпеку використання модуля разом з мікроконтролером. Він використовувався тут як посередник між керуванням від мікроконтролера та самими виконавчими системами BTS7960B.

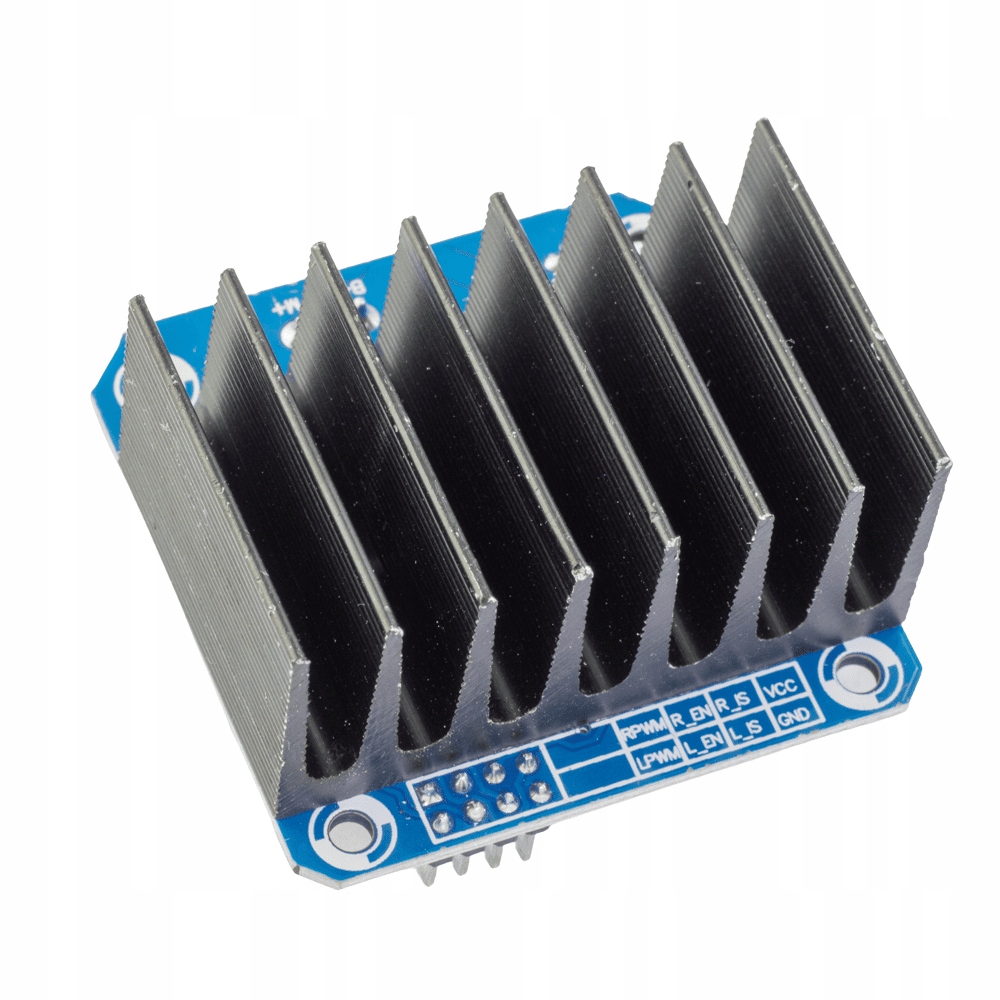

✔️Ефективний радіатор –розроблений для тривалої роботи за високих навантажень. Суцільний радіатор ефективно охолоджує системи приводів, що робить цей модуль придатним для двигунів великої потужності.
✔️ Крім того, модуль має захист:
- Тепловий
- Захист від перевантаження
- Захист від короткого замикання
⭐️ УНІВЕРСАЛЬНО ТА ТОЧНО
✔️ Універсальний – завдяки широкому діапазону робочої напруги. Модуль може живитися від напруги двигунав дуже широкому діапазоні від 6 В до 27 В, з максимальним струмом 43 А.
✔️ Precise – дозволяє точно контролювати швидкість двигуна. Міст керується сигналом ШІМ. Це гарантує плавне керування шляхом заповнення сигналу.
⭐️ ОПИС ПІДКЛЮЧЕННЯ
⚠️ Увага! Усі модулі на ринку мають неправильно позначені контакти напрямку/ШІМ. Ми перевірили це та правильне підключення:
- R_EN, L_EN – входи сигналу ШІМ, що контролюють швидкість обертання. З’єднуємо їх разом.
- RPWM, LPWN – відповідають за напрямок обертання двигуна. Ми використовуємо їх окремо.
Для живлення двигуна використовуються такі роз’єми:
- B+, B- – високопотужне джерело живлення постійного струму для двигуна.
- M+, M- – роз’єми двигуна постійного струму< /li>
Решта виводів логічної частини модуля:
- VCC, GND – логічний блок живлення 3,3 В або 5 В
- R_IS, L_IS – сигнали попередження про надмірний струм або перегрів< /li>
⭐️ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ КОНТРОЛЕРА ДВИГУНА ПОСТІЙНОГО струму BTS7960B

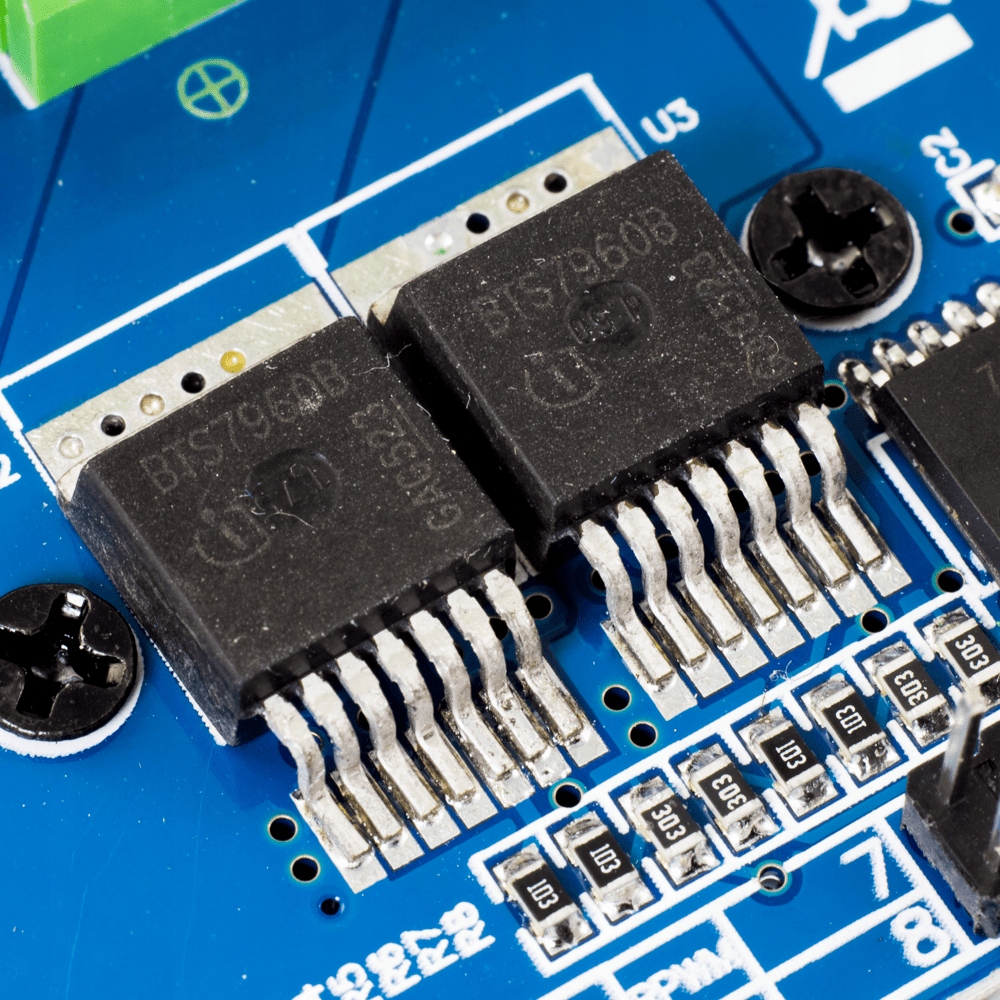

- Чіп моста: BTS7960B
- Напруга двигуна: 6–27 В
- Напруга логічної частини 3, 3 - 5 В
- Максимальний струм двигуна: 43A
- Керування обертанням:ШІМ
- Діапазон регулювання обороти: 0 - 100%
- встановлено суцільний радіатор
