Горизонтальна обгортка зі стрейч-плівкою + пухирчаста плівка PRO1100

Повністю автоматична орбітальна стретч-пакувальна машина, включаючи конвеєри з електричним приводом, ПЛК і 7-дюймову сенсорну панель, автоматичне затискання й різання, автоматичні стабілізуючі ролики та короткий перемикач

Пакувальні машини PRO 1100 складаються з машини для горизонтального обгортання стретч-фольгою.

Процес пакування здійснюється в один етап як горизонтальне обгортання стретч-фольгою, залишаючи краї та боки повністю закритими та заблокованими.

Можливість встановити будь-який параметр на екрані, наприклад, швидкість конвеєра, швидкість розтягування тощо залежно від продукту. Можливість збереження попередньо визначених налаштувань

Це зручна робоча сторінка, де ви можете легко запускати, зупиняти та відновлювати встановлені параметри. Повністю автоматичне стретч-обгортання

Стандартні функції

• •Селектор зупинки стрічкового конвеєра
• •Електронний інвертор швидкості конвеєра
• •Швидкість лінії / швидкість обмотування
• • Передавач і приймач фотоелемента
• •Вертикальний фотоелемент
• •7-дюймова інтелектуальна сенсорна панель
• •Лічильник посилок
• •Швидка зміна котушки в системі
• •Реверс конвеєра
• •Увімкнення/вимкнення пресових роликів
• •Режими обгортання
• •Рецепти
• •Аварійні зупинки
• •Додатковий вибір обгорток

Стандартне обладнання

Пристрій для затискання та різання стретч-плівки з пневматичним керуванням

- Надгостре титанове лезо

Стійка для зберігання -

Підставка для стретч-плівки і бульбашкова фольга

Притискні валики подачі та розвантаження з пневматичним керуванням - їх можна вмикати та вимикати за потреби

Електричні вхідні та вихідні конвеєри з італійською протиковзкою стрічкою Green Belt

- ПВХ конвеєрні стрічки товщиною 5 мм

- Електричні конвеєри з регулятором швидкості керування

Сенсорний екран

- Створюйте та зберігайте програми для різних продуктів

- Необмежене збереження програм

- Лічильник упаковки

- Доступ віддалений

Короткий міст

- регульований механізм

З’єднувачі

З’єднувачі для легкого введення в експлуатацію та обслуговування

Аварійні кнопки Schneider

Легкодоступні кнопки аварійної зупинки, розташовані навколо машини

Обгортка

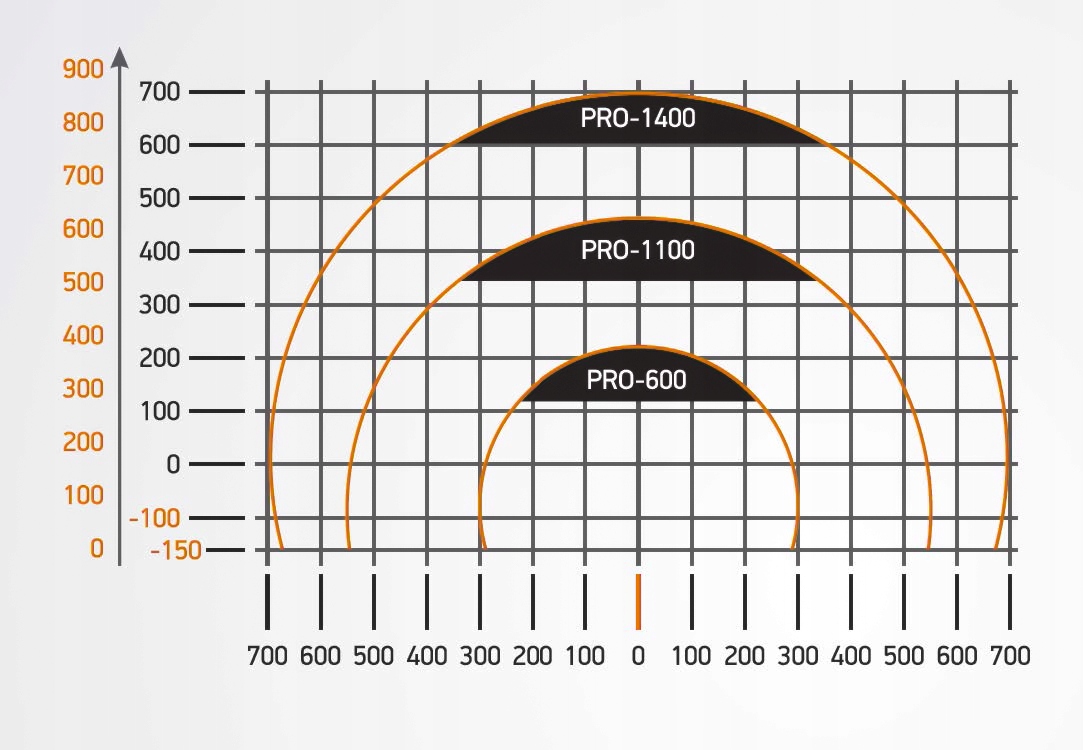

Діаграма можливостей:

Технічні дані самої обгортки:

• Діаметр кільця (мм) - 1100
• Вага / Загальна (кг) - 710
• Машина довжина (мм) - 3000
• Висота конвеєра (мм) - 870-900
• Ширина конвеєра (мм) - 750
• Корисна ширина конвеєра (мм) - 1100< /li>
• Довжина живильного конвеєра (мм) - 1800
• Довжина вихідного конвеєра (мм) - 1800
• Вантажопідйомність конвеєра (кг/ м) - 120
• Швидкість конвеєра (м/хв) - 10
• Макс. Швидкість обертання корони (об/хв) - 90
• Встановлена ​​потужність (кВт) - 1,85 (1,1+0,37x2)
• Напруга живлення (В) - 400В 3Ph+N 50 /60 Гц< /li>
• Робочий тиск (бар) - 5-7
• Споживання електроенергії (кВт/год) - 0,9
• хв. Упаковка (мм) - 100x18x550

Технічні дані обгортки з вузлом бульбашкової плівки

• Загальна вага (кг) - 1070
• Загальна довжина машини (мм) - 5900
• Загальна встановлена ​​потужність (кВт) - 2,95 (1,85)+1,1
• Довжина проміжного конвеєра (мм) - 1800
• li>
• Макс. Ширина пухирчастої плівки (мм) - 1100
• Зовнішній діаметр (мм) - 720
• Діаметр серцевини повітряної бульбашки (мм) / настроюється - 20 / 38 / 76

  Робоча температура зварювання система - 0-180 С

  Рекомендована робоча температура зварювального агрегату - 90o С - 140 o C

Стандартне обладнання:

• Пневматичний ріжучий і затискний блок
• Пневматичні верхні притискні ролики
• Моторизовані подавальні та приймальні конвеєри
• Розумна 7-дюймова панель
• Короткий міст

Фольга

• Ширина - 170/250
• Максимум зовнішній діаметр рулону - 200мм
• Діаметр серцевини - 76мм
• Рекомендована товщина фольги - 20.23.30

Плани з розмірами

Фотографії з впровадження (Pro1400)
