ГІДРАВЛІЧНИЙ РОЗПОДІЛЬНИК 3-СЕКЦІЙНИЙ 40 Л З З’ЄДНАННЯМИ (НІПЕЛЯМИ)

КОД SKRAW-MET: [8230]

Виробник: SM-G (SKRAW MET GROUP)

Включає:

• 3-секційний гідравлічний колектор 40 л [1445]
• 2x з’єднання BSP: 1/2" - M22x1.5 [1388]
• 6x з'єднання BSP: 3/8" - M18x1,5 [1707]

Високоякісний моноблочний розподільник характеризується компактною конструкцією, стабільною роботою та високою універсальністю.

Він дає змогу керувати одним приводом подвійної дії або (після підключення одного з порти) привод односторонньої дії.

Можливе підключення послідовно до наявної системи (потрібна напірна муфта).

Застосування:

розподільник ідеально підходить для машин і пристроїв з гідравлічним приводом.

Його можна використовувати в сільському господарстві, садівництві, лісовому господарстві та будівництві.

Універсальний розподільник, може використовуватися в різних типах машин, таких як:

• Циклоп
• Повороти
• Навантажувачі
• Плуги
• Вилочні навантажувачі та багато іншого

Трипозиційний важіль (1 - 0 - 2)< /h2>

• він повертається у вертикальне положення на пружині
• Нейтральне положення 0 (важіль поставлений вертикально), шток приводу стоїть - масло йде в перелив.
• Робоче положення 1 (важіль поставлено в переднє діагональне положення), шток приводу висувається.< /li>
• Робоче положення 2 (важіль встановлений у діагональне положення назад), шток поршня приводу втягується.
< /ul>

Підключення:

• Блок живлення (P) BSP 1/2''
• Повернення (T) BSP 1 /2''
• Вихід до секцій BSP 3/8''
• Підключення BSP 1/2"

Технічні характеристики:

Потік масла: 0 - 40 л/хв

Максимальний робочий тиск: 250 бар

Допустима температура навколишнього середовища: -40 ℃ до +60 ℃

Допустима температура масла: -15 ℃ до +80 ℃

Обладнаний запобіжним клапаном.

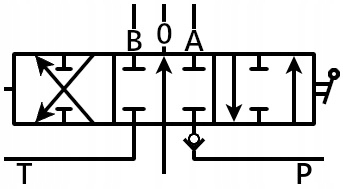

Схема на фото нижче відповідає одній секції розподільника.

Прямі гідравлічні з'єднання - ніпелі

Виробник: SM-G (SKRAW MET GROUP)

Використовуються для з'єднання основних компонентів гідравлічної системи з гідравлічними лініями .

На стороні підключення є ущільнювач ED, який повністю герметизує систему.

Інша сторона відповідає за підключення гідравліки трубопровід або коліно. Ущільнення відбувається після затягування стиків на самоущільнювальному конусі. Це забезпечує повну герметичність системи.

З'єднання призначені для вкручування в корпус. Їх не можна використовувати для з’єднання двох гідравлічних ліній. Для цього використовуються з’єднувачі, доступні на інших аукціонах.

Застосування:

Гідравлічні з’єднання ідеально підходять для машин і пристроїв з гідравлічним приводом.

Їх можна використовувати в сільському господарстві, садівництві, лісництві та будівництві.

З'єднання призначені для вкручування в корпус, зокрема: насос, розподільник, привід тощо

Технічні характеристики ніпелів:

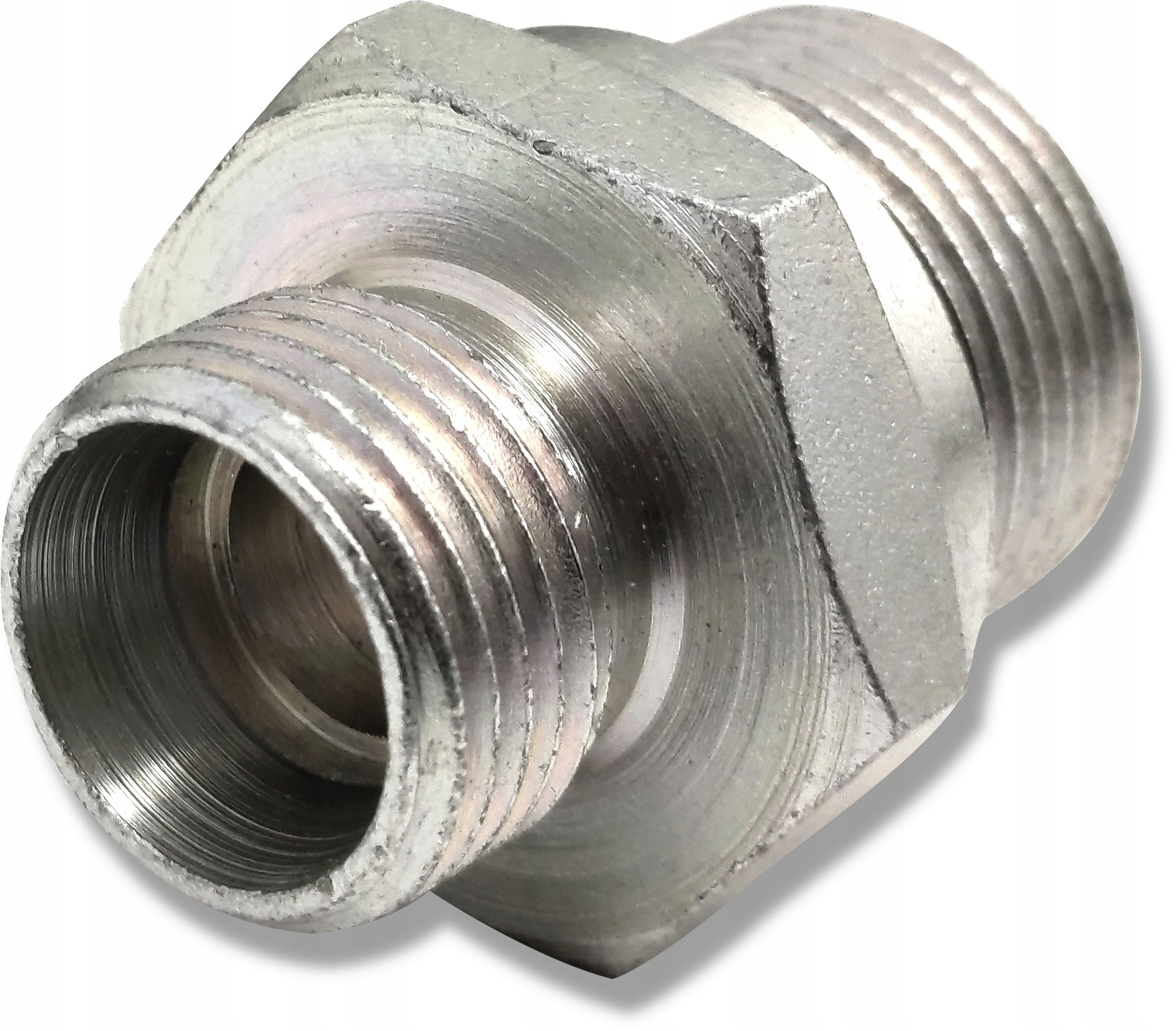

Пряме гідравлічне з'єднання - ніпель M18x1,5 - G3/8"

• Загальна довжина: 31,5 мм
• Номінальний діаметр проходу: 10 мм
• РизьбаG1 з боку корпусу: зовнішній дюйм 3/8"
• РізьбаM2на стороні кабелю: зовнішня метрика M18x1,5

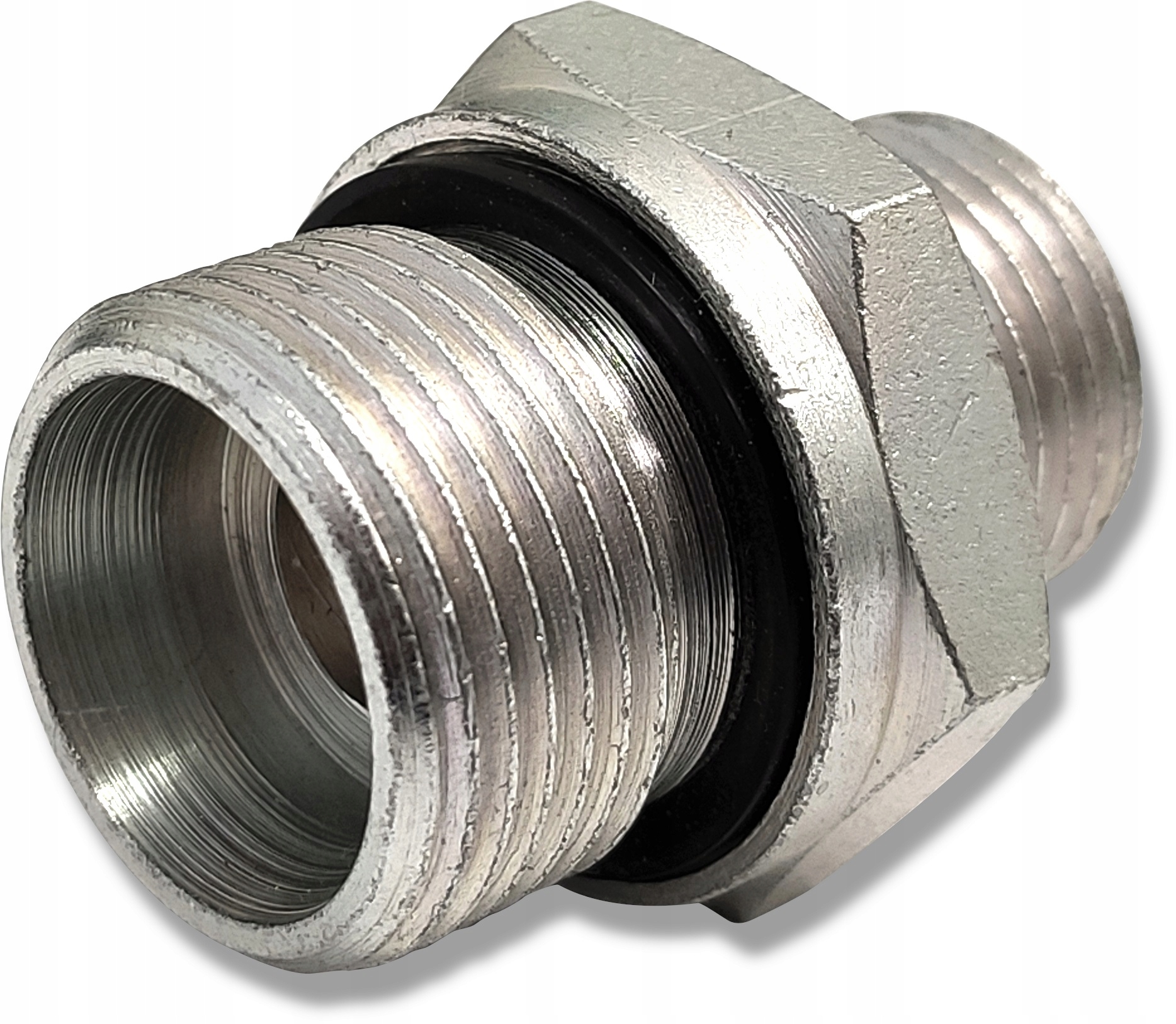

Пряме гідравлічне з'єднання - ніпель M22x1,5 - G1/2"

• Загальна довжина: 35 мм
• Номінальний діаметр проходу: 11,5 мм
• РізьбаG1 з боку корпусу: зовнішній дюйм 1/2"
• різьба M2з боку кабелю: зовнішня метрика M22x1,5

Кут затиску конусів: 24°(типовий для польського стандарту)

Номінальний тиск: 180 бар

Максимальний тиск: 230 бар

Тип рідини: гідравлічна олива

Версія підключення: світла

Матеріал:

зварювана сталь, оцинкована, стійка до корозії
