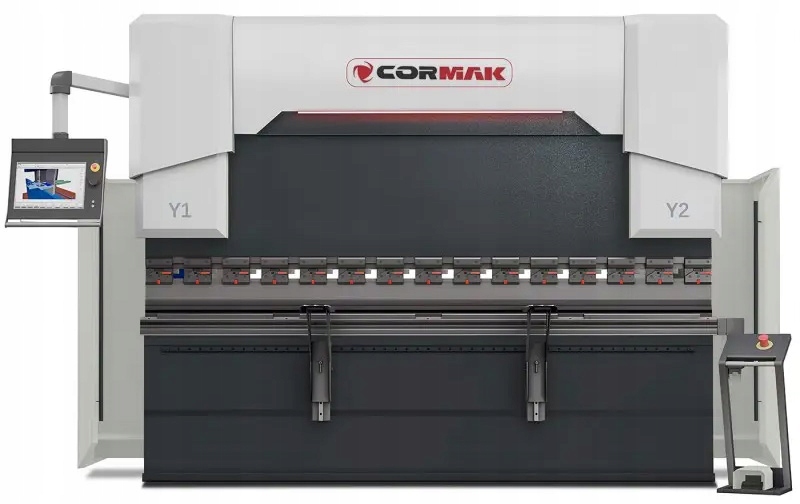

ГІДРАВЛІЧНИЙ ПРЕС ЛЕЗА ULTIMATE 130x3100 Cybelec 4+1 ОСІ

Прес з ЧПУ серії EASY - це сучасна машина для згинання листового металу під будь-яким кутом. Конструкція підвищеної ефективності дозволяє підтримувати точне згинання протягом більш тривалого часу. Стандартно прес має три осі: X, Y1, Y2, управління CNC Cybelec 12PS, тиск від 60 до 400 тонн і довжина вигину від 1300 до 6100 мм.

Основні характеристики:

• Передні опори: 2 штуки, що забезпечують стабільність під час згинання
• АВТОМАТИЧНА вісь Х на серводвигуні!! !
• Осі Y1, Y2, – АВТОМАТИЧНО на сервомоторі!!!
• Вісь R – АВТОМАТИЧНО на серводвигуні!!!
• Автоматичне регулювання стрілки відхилення
• Автоматична компенсація стрілки відхилення
• Передній кронштейн на лінійних напрямних< /li>
• Стандартно машина оснащена загартованими розділеними пуансонами та матрицями 4V (42CrMo)

Опис машини

Прес-гальма Ultimate — це передовий інструмент, який використовується в промисловості для обробки країв і згинання матеріалів. Це універсальний пристрій, який забезпечує точну та ефективну обробку країв різних типів матеріалів, таких як сталь, алюміній і пластик.

Гальмові преси Ultimate були розроблені з урахуванням ефективності та надійності. Він оснащений міцною конструкцією, яка забезпечує стабільність під час роботи. Машини також мають розширені системи керування, які дозволяють програмувати різні робочі параметри, такі як швидкість кромки, кут згинання та сила тиску.

Однією з головних переваг прес-гальм Ultimate є простота їх використання. Інтуїтивно зрозумілий інтерфейс користувача дозволяє оператору легко програмувати та контролювати процес обробки. Крім того, преси оснащені передовими системами безпеки, які забезпечують безпечне використання. Завдяки високій ефективності преси EASY є ідеальним рішенням для виробників, яким потрібна швидка та точна обробка країв. Його можна використовувати в різних галузях промисловості, таких як металообробка, столярне виробництво, виробництво меблів і виробництво пластмас.

Чому гальмівний прес CORMAK?

• Під час його розробки наголос був зроблений на універсальність використання, тому він підходить не лише для згинання листового металу але також для його обтиску та гофрування, і під час кожної з цих операцій він не втрачає найголовнішого: надійності та точності.
• Прес європейського виробництва, виготовлений відповідно до всіх директив щодо машин.
• Має декларацію про відповідність - CE.< /li>
• У виробництві використовувалися компоненти від всесвітньо відомих виробників, таких як: насоси Bosch Rexroth, електрика Schneider Electric, керування серводвигунами, управління Cybelec або Delem< /li>
• Важка та стійка структура рами для забезпечення точної роботи

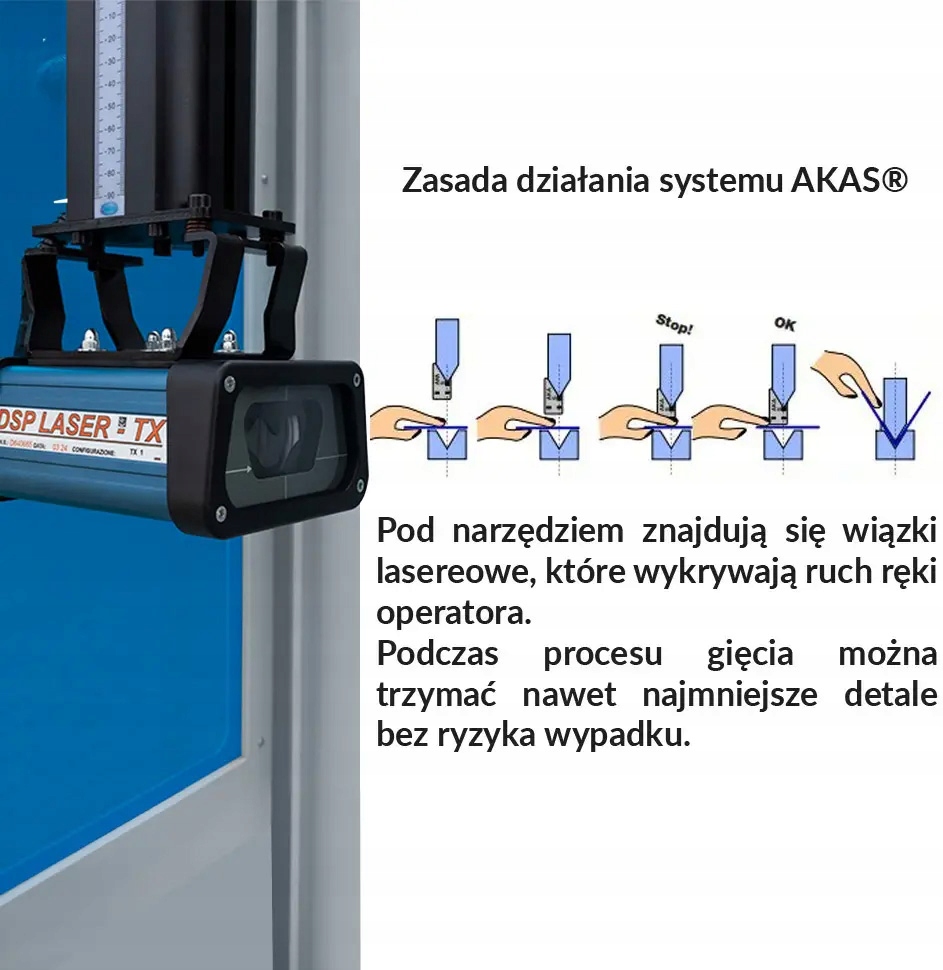

Система лазерного захисту в стандартній комплектації

• Лазерний захист рук оператора: DSP
• Система працює лише під час швидкого згортання стріли.
• Дозволяє найнижчим точкам над матеріалом переключатися зі швидкості наближення до робочої швидкості.
• Не вимагає спеціальної послідовності натискання педалі.
• Дозволяє швидко замінити інструменти (автоматичне позиціонування передавача та приймача після заміни інструментів на тип іншої довжини)
• Не потрібно зупинятися в коробковому режимі
• Не збільшує час циклу під час згинання в коробковому режимі порівняно з іншими засобами захисту
• Дозволяє згинати матеріал із нерівною поверхнею (наприклад, хвилястий, нерівний, брудний листовий метал), змінюючи швидкість на повільну в будь-якій точці швидкого руху.

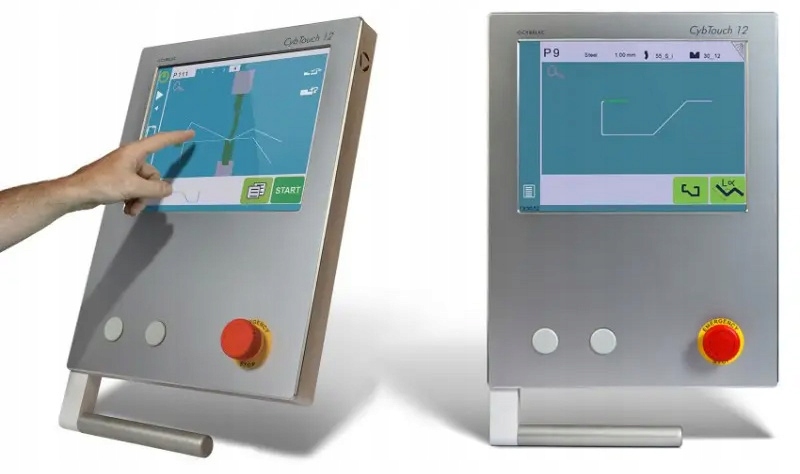

ЛЕГКИЙ У КОРИСТУВАННІ (ІНТУЇТИВНО ЗРУЗИВИЙ) КЕРУВАННЯ CYBTOUCH 12PS

• Великий сенсорний екран із яскравими кольорами та високою контрастністю
• Функція TouchProfile для малювання руками
• Прості вкладки, чіткий дисплей
• Інтуїтивно зрозумілий і зручний інтерфейс користувача
• Повне програмування для ефективного серійного виробництва з кількома згинаннями
• Легке одинарне згинання завдяки вкладці EasyBend
• Онлайн-довідка та спливаюче вікно з попередженням
• Зручне оновлення програмного забезпечення та резервне копіювання даних за допомогою комп’ютера чи ноутбука
• USB-порт для карт пам’яті< /li>
• li>
• Доступний великий вибір мов
• Керування 4 осями (Y1-Y2-X-R)
• Створення графіки 2D TouchProfile з ручною послідовністю< /li>
• Розрахунок припуску на згинання
• Розрахунок сили затиску для компенсації столу
• Інструменти з можливістю модуляції для кожної частини або згинання
• Розрахунок глибини пробивання
• Корекція кута та заднього метра
• Поставляється разом із програмним забезпеченням для автономного режиму PC-ModEva

Технічні параметри

• Макс. товщина гнутого листа (S235): до 6,0 мм
• Номінальний тиск: 1250 кН
• Максимальна довжина гнутого листа : 3100 мм
• Глибина виїмки в балках (горло): 320 мм
• Максимальний хід рухомої балки: 120 мм< /li>
• Максимальна висота отвору: 390 мм
• Відстань між балками: 2700 мм
• Виліт заднього бампера: 600 мм
• Потужність двигуна SERVO: 11,0 кВт
• Довжина: 3870 мм< /li>
• Ширина: 1550 мм
• Висота: 2400 мм
• Вага: 7500 кг

Автоматична компенсація стрілки відхилення

Забезпечує однаковий кут згинання по всій довжині згинання

OCS – Oil Cooling System

Система охолодження SOil гарантує стабільність робочих параметрів машини навіть після тривалої безперервної роботи.

Високоякісні компоненти:

• Компоненти електричної системи відSchneider/Delta/Eaton

Осі Y1, Y2 - це осі, що відповідають за роботу згинальної балки. Y1 — ліва сторона, а Y2 — права сторона. Весь процес згинання контролюється системою ЧПК за допомогою гідравлічної системи, інтегрованої з вимірювальною системою, яка складається з вимірювальних шкал, розташованих зліва та справа від верстата. Листогальмові преси з ЧПУ є синхронними машинами, тобто такими, що мають незалежне керування лівим і правим приводами, що дозволяє нам вільно виправляти паралельність і коригувати кут згину незалежно з обох сторінY1 і Y2.

X - це вісь, що відповідає за рух бампера в передньо-задній площині. Відповідає за дотримання розмірів складених сторін деталі. Він приводиться в рух кроковим двигуном або сервоприводом, а виконавчим механізмом, що передає привід, є кулькові гвинти. Енкодер відповідає за визначення положення і точності бампера. ЧПУ можуть автоматично розраховувати >R - це також вісь бампера машини, вона відповідає за рух в площині вгору-вниз. Найчастіше він приводиться в рух коробкою передач, керованою сервоприводом. Енкодер також відповідає за положення і точність. Нульовою точкою для осіRє висота поточної встановленої матриці на столі преса. У сучасних елементах керування з ЧПК стопори мають кілька опорних площин або площин опори листа. Після вибору положення стопора в елементі керування машина автоматично відкоригує висоту Rіпозицію X. пробка.

Стандартне обладнання:

• Контролер Cybelec CYBTOUCH 12PS (12'') Створення 2D-графіки TouchProfile з ручним секвенуванням

  Фронтальна безпечна лазерна система Fiesler AKAS (ручна )

• Керовані осі Y1-Y2-X-R
• Регулювання відстані до заднього бампера (вісь X) - (двигун із кодувальником) із системи ЧПУ
• Регулювання балки (осі Y1-Y2) - (2 гідравлічні циліндри, керовані клапанами Rexroth) від системи ЧПУ

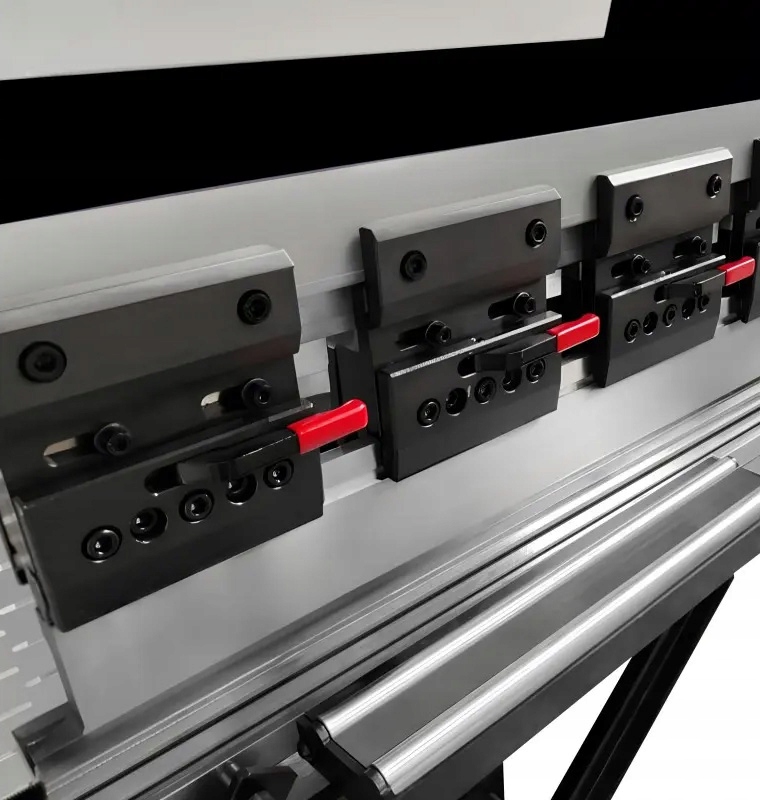

• Система швидкого монтажу інструменту Amada Promecam
• Вимірювальні лінії - OPKON
• Запобіжний вимикач на ножному вимикачі
• Дві передні опори
• Електрика - Siemens, MW, FISSLER, Mitsubishi Electric, ELK, OMEGA
• Гідравліка ( електроклапани) - Rexroth

Додаткове обладнання:

• Контролер Cybelec CYBTOUCH 15PS (15'')
• Вісь R
• Сервобампер задній Z1, Z2
• Масляний обігрівач
• Підготовка до тандему
• Панель управління в протилежному положенні

Корпус пресаскладається з бічних стінок і столу. Тиск на стіл чинить згинальна балка, яка переміщується в напрямних корпусу. І стіл, і балка спираються в двох точках. Коли до зігнутого листа прикладаються дуже великі сили, стіл прогинається. Це спричиняє проблеми з отриманням заданого кута в центрі таблиці. Для отримання однакового кута по всій довжині гнутого листа необхідно оснастити верстат системою компенсації столу. Однак найбільш часто використовуваною системою є механічна система. Це так звана система зустрічних хвиль. Дно прес-палантина відфрезеровано для розміщення двох смуг із протилежними хвилями. Нижня смуга фіксована, а верхня управляється вручну за допомогою кривошипа з вбудованою шкалою або автоматично за допомогою шестерні, що приводиться в рух сервоприводом. Ця система ідеально компенсує деформації столу, які виникають у процесі гнуття листового металу, забезпечуючи високу точність у дотриманні заданого значення кута.

Приклади крокового згинання:

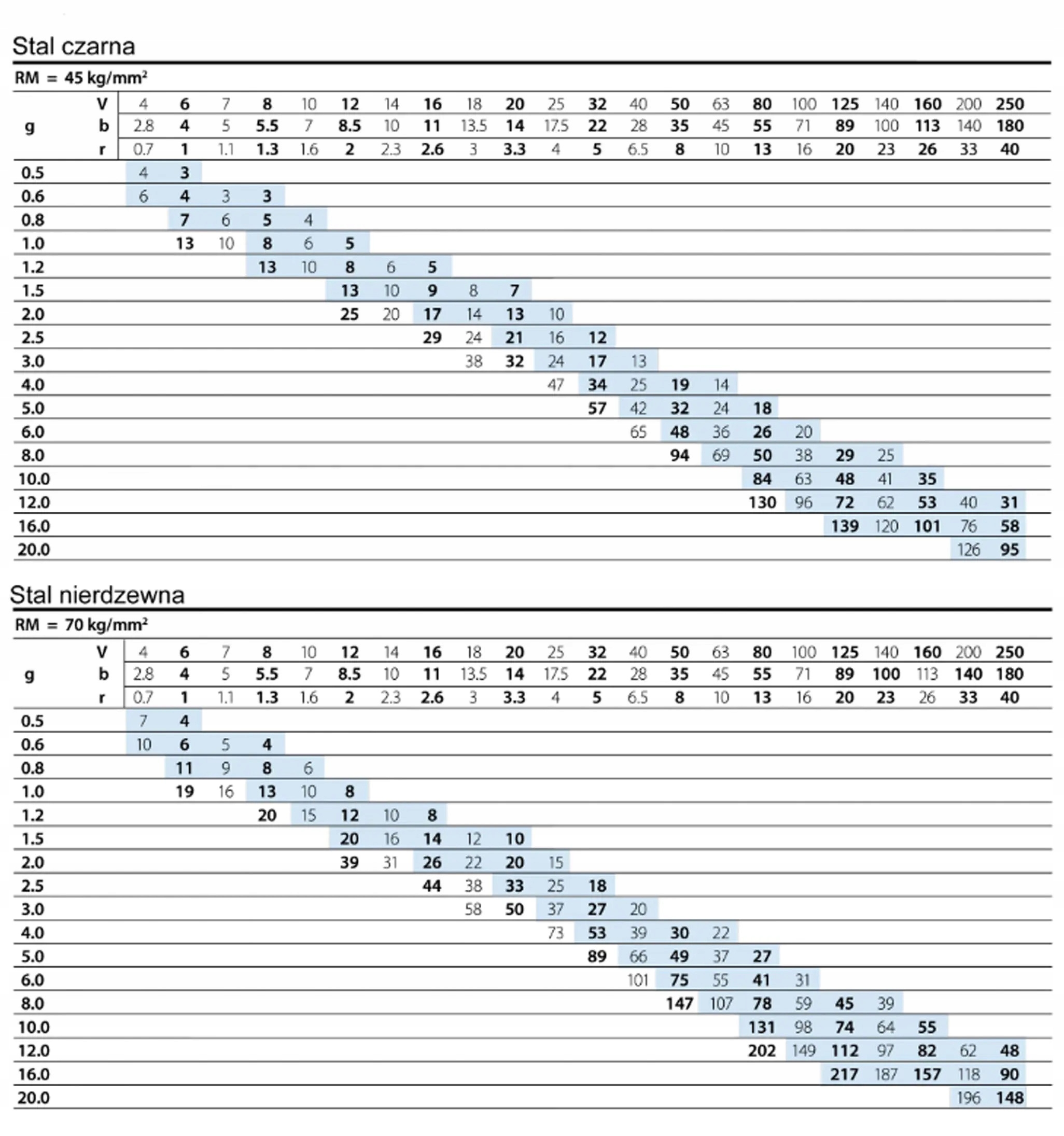

Таблиця вибору сили тиску:
