Гідравлічний прес-гальмо CORMAK CNC SERVO ELITE 125×4000 DA-58T

Прес Cormak — це передові пристрої, що дозволяють точно згинати листовий метал завдяки відповідно підібраним пуансонам і матрицям. У нашій пропозиції представлені моделі, оснащені контролерами DELEM DA-58T і DELEM DA-66T, які забезпечують широкий спектр функцій, що дозволяє виконувати найскладніші завдання згинання.

Основні характеристики:

• Передні опори: 2 штуки, що забезпечують стабільність під час згинання
• АВТОМАТИЧНА Вісь Х на серводвигуні! !!
• Осі Y1, Y2, R – АВТОМАТИЧНО на серводвигуні!!!
• Автоматична стрілка коригування прогин
• Автоматична компенсація стріли прогину
• передня опора на лінійних напрямних

Функціональність Control i:

• Створення програм одним клацанням миші
• Розширена підтримка оператора на основі алгоритмів
• Розширене графічне моделювання послідовності згинання
• Включені підказки для оператора
• Алгоритми, що скорочують виробничий процес
• Автоматичний розрахунок стрілки прогину (коронування)
• Висока роздільна здатність TFT сенсорний екран
• Інтерфейс USB

Режими роботи:

• Ручний: повний контроль оператора
• Автоматичний одноразовий: ідеально підходить для повторюваних операцій
• Автоматичний серійний: ідеально підходить для масового виробництва з використанням простого ЧПУ

Безпека та якість:

• Фірмові компоненти: німецький гідравлічний клапан Rexroth, бренди електрика SCHNEIDER, DELTA, EATON та компоненти схеми безпеки від Omron і Schneider
• Сталеві гідравлічні з’єднання: виготовлені зі сталевих труб, що мінімізує ризик протікання та збільшує довговічність
• Система безпеки: включає бічні та задні металеві огородження, запобіжні вимикачі та попереджувальні знаки. Машина також має сертифікат відповідності CE.
• В стандартній комплектації лазерна система захисту від італійської компанії DSP, що значно прискорює роботу

Ергономіка і додаткові зручності:

• Мобільний контролер і світлодіодне освітлення: підвищують комфорт і безпеку роботи
• передні опори на лінійних напрямних
• охолодження масла система
• роздільні плашки istemple

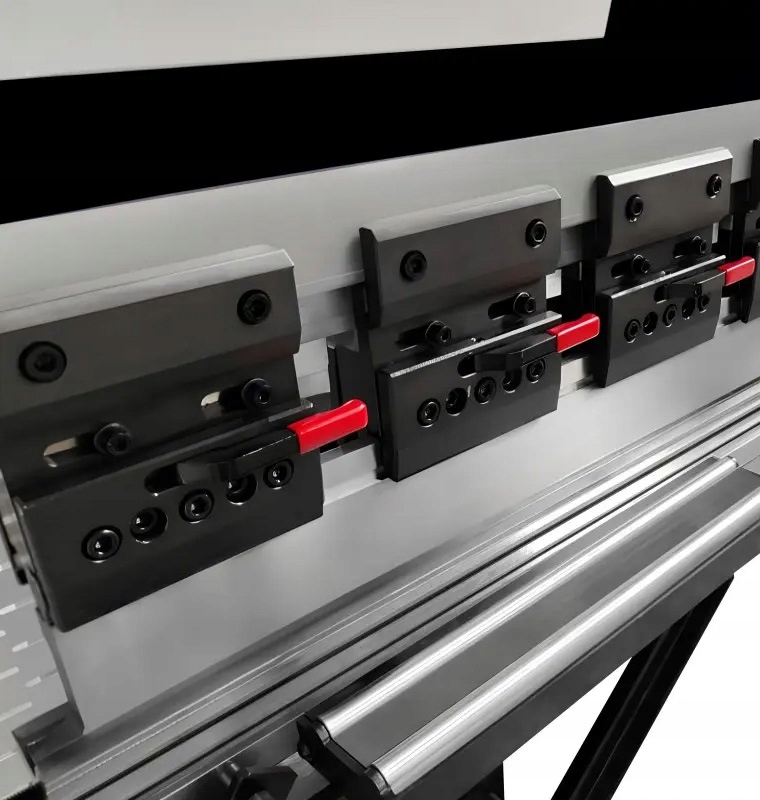

• затискачі для швидкого інструменту
• Додаткові опції: лазерна система безпеки DSP

Технічні параметри

• Макс. товщина гнутого листа (S235): до 6,0 мм
• Номінальний тиск: 1250 кН
• Максимальна довжина гнутого листа : 4000 мм
• Глибина виїмки в балках (горло): 320 мм
• Максимальний хід рухомого балки: 120 мм
• Максимальна висота отвору: 390 мм
• Відстань між балками: 3250 мм li>
• Виліт заднього бампера: 600 мм
• Потужність двигуна: 7,5 кВт
• Довжина : 4100 мм
• Ширина: 1550 мм
• Висота: 2450 мм
• Вага: 9200 кг

Лазерна система безпеки DSP

• Лазерна система безпеки DSP, передні опори на лінійних напрямних, швидкі затискачі інструментів, система масляного охолодження та розділені верхні та нижні інструменти

Автоматична компенсація стрілки відхилення

Забезпечує однаковий кут згинання по всій довжині згинання

OCS – Oil Cooling System

Система охолодження SOil гарантує стабільність робочих параметрів машини навіть після тривалої безперервної роботи.

Високоякісні компоненти:

• Компоненти електричної системи відSchneider/Delta/Eaton

Системи керування Delem

Delem DA-58T

• Генерація програми в один клік
• Розширена підтримка оператора на основі алгоритмів
• Розширена графічна імітація послідовності згинання
• Включено підказки для оператора
• Алгоритми для скорочення процесу виробництво
• Автоматичний розрахунок стріли прогину (коронування)
• Тенсорний TFT екран високої роздільної здатності

Delem DA-66T

• Режим програмування двовимірного графічного сенсорного екрана
• 17-дюймовий кольоровий TFT-дисплей з високою роздільною здатністю
• Повний набір програм Windows
• Сумісність Delem Modusys (масштабованість і адаптація модулів)
• USB, периферійний інтерфейс
• підтримка користувача програми в багатозадачному середовищі контролери
• Інтерфейс для вигину та корекції датчика Offline програмне забезпечення Profile-TL

Для того, щоб ефект ступінчастого згинання був задовільним, необхідно виконати певні розрахунки, які, однак, вимагають знання кількох найважливіших параметрів, пов’язаних із процесом згинання, а саме:

• Дуга довжини - відстань між кінцями кривої зігнутої частини листа, розрахована на внутрішній стороні згину;
• Кількість згинів - кількість окремих згинів, які необхідно зробити для отримання гнутого листа заданого радіуса; чим більше число згинів, тим менший кут окремого згину і, як наслідок, більш плавна дуга;
• Відстань між згинами - відстань між окремими згинами, зробленими в процесі >

Вибір матриці та пуансона

Зважаючи на кінцевий ефект, також важливо вибрати відповідні інструменти для гальмівного преса, тобто матрицю та пуансон.

Хоча весь процес крокового згинання може здатися досить складним, він доступний у У CORMAK машини та програмне забезпечення вже досягли такого рівня вдосконалення, що вони повністю замінюють оператора в багатьох питаннях.

Прес CORMAK постійно виконує вимірювання згину та може, наприклад, виправляти відхилення під час процес так, щоб отриманий ефект був найбільш оптимальним.
