Гідравлічний прес-гальмо CORMAK CNC SERVO ELITE 63×3200 DA-58T

Прес Cormak — це передові пристрої, які дозволяють точно згинати листовий метал завдяки правильно підібраним пуансонам і матрицям.

Основні характеристики:

• Передні опори: 2 штуки, що забезпечують стабільність під час згинання
• АВТОМАТИЧНА Вісь Х на серводвигуні! !!
• Осі Y1, Y2, R – АВТОМАТИЧНО на серводвигуні!!!
• Автоматичне регулювання стріли відхилення
• Автоматична компенсація стріли відхилення
• передня опора на лінійних напрямних

Керування та функціональність:

• Створення програм одним клацанням миші
• Розширена підтримка оператора на основі алгоритмів
• Розширене графічне моделювання послідовностей згинання
• Включені підказки для оператора
• Алгоритми, що скорочують виробничий процес
• Автоматичний розрахунок стріли прогину (коронування)
• TFT сенсорний екран високої роздільної здатності
• інтерфейс USB

Режими роботи:

• Ручний: повний контроль оператора
• Автоматичний одноразовий: ідеально підходить для повторюваних операцій
• Автоматичний серійний: ідеально підходить для масового виробництва з використанням простого ЧПК

Безпека та якість:

• Фірмові компоненти: німецький гідравлічний клапан Rexroth, електрика брендів SCHNEIDER, DELTA, EATON, а також елементи ланцюга безпеки від Omron і Schneider
• Сталеві гідравлічні з'єднання: виготовлені зі сталевих труб, що мінімізує ризик протікання та збільшує довговічність
• Безпека Система: включає бічні та задні металеві бар'єри, запобіжні вимикачі та попереджувальні знаки. Машина також має сертифікат відповідності CE.
• В стандартній комплектації лазерна система захисту від італійської компанії DSP, що значно пришвидшує роботу

Ергономіка і додаткові зручності:

• Мобільний контролер і світлодіодне освітлення: підвищують комфорт і безпеку роботи
• передні кронштейни на лінійних напрямних
• масляне охолодження система
• роздільні матриці istemple
• швидкі затискачі для інструментів
• Додаткові опції: лазерна система безпеки DSP

Технічні параметри

• Макс. товщина гнутого листа (S235): до 4,0 мм
• Номінальний тиск: 800 кН
• Максимальна довжина гнутого листа : 2500 мм
• Глибина виїмки в балках (горло): 250 мм
• Максимальний хід рухомої балки: 120 мм< /li>
• Максимальна висота отвору: 385 мм
• Відстань між балками: 2000 мм
• Виліт заднього бампера: 600 мм
• Потужність двигуна: 5,5 кВт
• Довжина: 2600 мм li>
• Ширина: 1450 мм
• Висота: 2300 мм
• Вага: 4800 кг

Лазерна система безпеки DSP

• Лазерна система безпеки DSP, передні опори на лінійних напрямних, швидкі затискачі інструментів, система масляного охолодження та розділені верхні та нижні інструменти

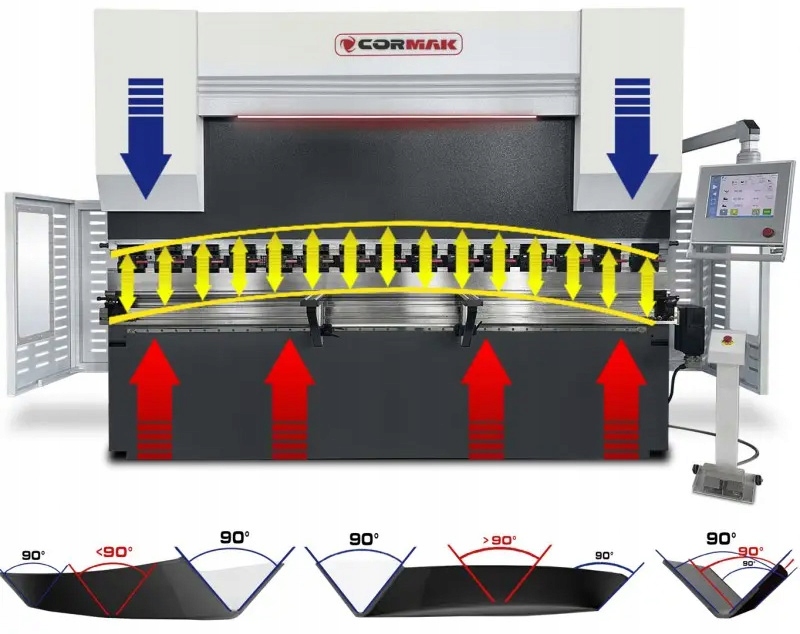

Автоматична компенсація стрілки відхилення

Забезпечує однаковий кут згину по всій довжині згинання

OCS – система охолодження масла

Система охолодження SOil гарантує стабільність робочих параметрів машини навіть після тривалої безперервної роботи.

Високоякісні компоненти:

• Компоненти електричної системи від Schneider/Delta/Eaton

Системи керування Delem

Delem DA-58T

• Генерація програми в один клік
• Розширена підтримка оператора на основі алгоритмів
• Розширена графічна симуляція послідовності згинання
• Включені підказки для оператора
• Алгоритми для скорочення процесу виробництво
• Автоматичний розрахунок стріли прогину (увінчання)
• Тенсорний TFT екран високої роздільної здатності

Delem DA-66T

• Режим програмування двовимірного графічного сенсорного екрана
• 17-дюймовий кольоровий TFT-дисплей з високою роздільною здатністю
• Повний набір програм Windows
• Сумісність Delem Modusys (масштабованість і адаптація модулів)
• USB, периферійний інтерфейс
• додаток, що підтримується користувачем у багатозадачному середовищі контролера
• Інтерфейс для вигину та корекції датчика Offline програмне забезпечення Profile-TL

Для того, щоб ефект ступінчастого згинання був задовільним, необхідно виконати певні розрахунки, які, однак, вимагають знання кількох найважливіших параметрів, пов’язаних із процесом згинання, а саме:

• Дуга довжини - відстань між кінцями кривої зігнутої частини листа, розрахована на внутрішній стороні згину;
• Кількість згинів - кількість окремих згинів, які необхідно зробити для отримання гнутого листа заданого радіуса; чим більше число згинів, тим менший кут окремого згину і, як наслідок, більш плавна дуга;
• Відстань між згинами - відстань між окремими згинами, зробленими під час процесу.
• >

Вибір матриці та пуансона

Зважаючи на кінцевий ефект, також важливо вибрати відповідні інструменти для гальмового преса, тобто матрицю та пуансон.

Хоча весь процес ступінчастого згинання може здаватися досить складним, однак машини та програмне забезпечення, доступні в CORMAK, настільки передові, що вони повністю замінюють оператора в багатьох питаннях.

Прес-гальма CORMAK постійно вимірюють згинання та можуть, наприклад, коригувати відхилень під час процесу, щоб отриманий ефект був максимально оптимальним.
