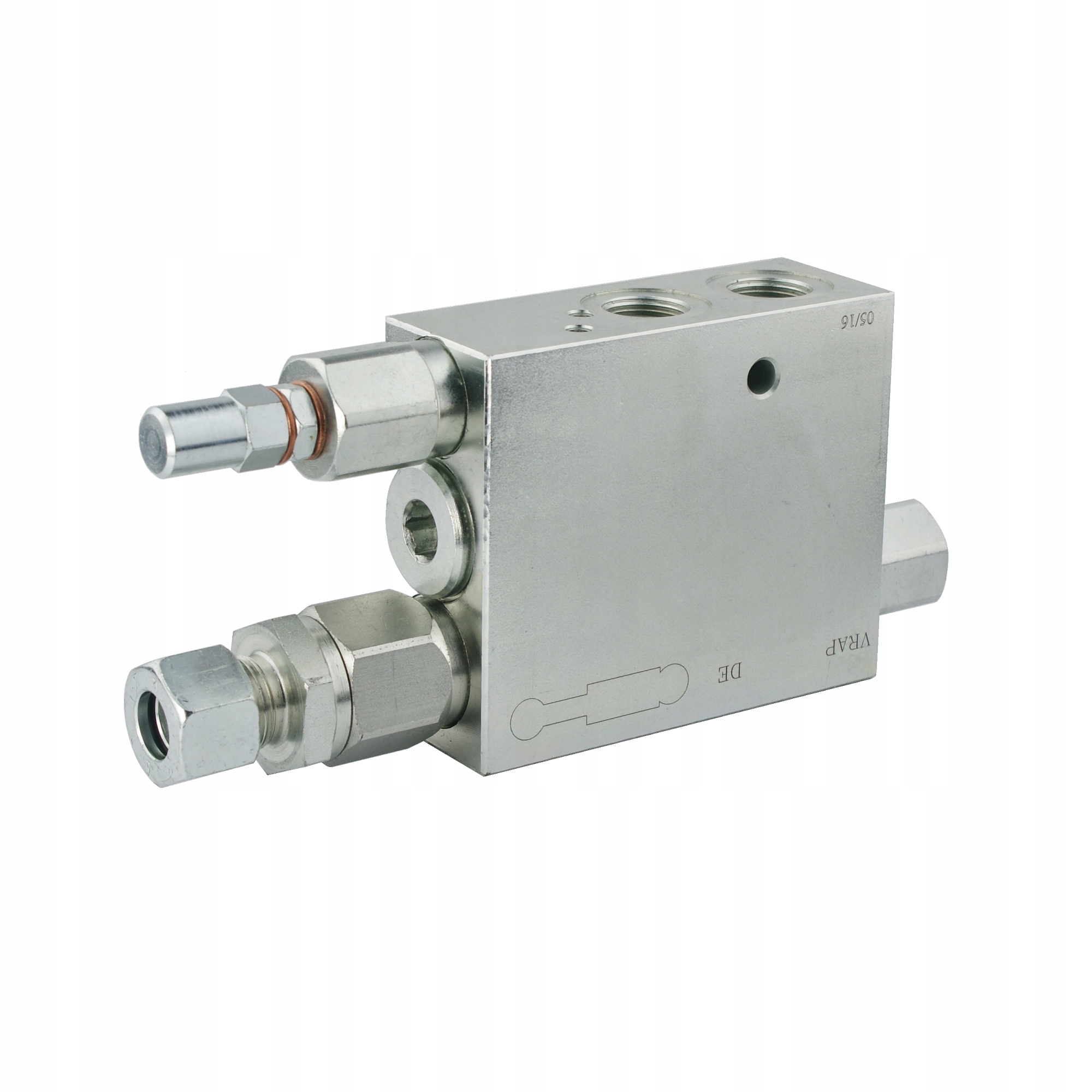

ГІДРАВЛІЧНИЙ КЛАПАН

ПЛУГ ОБОРОТНИЙ ОДНОЦИЛІНДРОВИЙ

ТИП: VRAP 60/80 3/8"

Виробництво:

Оригінальний продукт бренду Оригінальний продукт бренду Oleodinamica Marchesini, символ: 1.35.51.010.1

Застосування:

Він має широкий спектр застосувань у гідравлічних системах у сільському господарстві, садівництві, лісництві, будівництві та широко зрозумілій промисловості.

Клапан для гідравлічного приводу в реверсивних плугах, використовується в усіх 2, 3 або 4-корпусних плугах у внутрішній діаметр циліндра в приводі знаходиться в межах 60-80 мм (зовнішній діаметр 70-100 мм).

Принцип дії:

Клапан у потрібний момент автоматично перемикає напрямок потоку масла, змінює рух приводу і, таким чином, обертальний рух плуга. Оснащений зворотним клапаном, який забезпечує фіксацію плуга у встановленому положенні .

З’єднання:

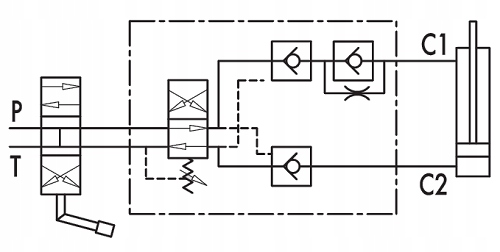

Під’єднайте C1 до штока поршня приводу, а C2 – до поршня приводу. Підключіть P і T до розеток на тракторі або до секції в гідророзподільнику.

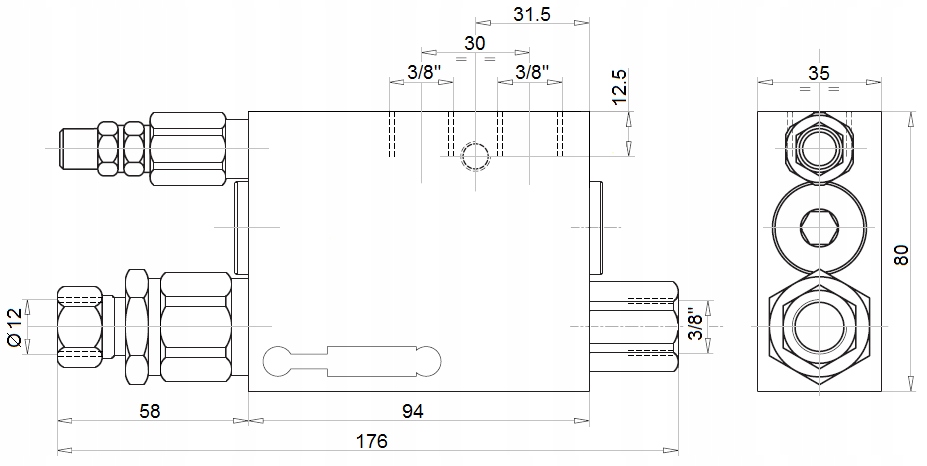

Технічні дані:

• Кількість гідравлічних отворів : 4
• Внутрішня різьба в корпусі [BSP]: 3/8''
• Матеріал: оцинкована сталь
• Максимальний допустимий тиск: 400 бар
• Максимальне налаштування перемикаючого клапана: 250 бар
• Заводське налаштування перемикаючого клапана: 150 бар
• Вага: 2,113 кг

Діапазон температур і тип масла:

• Допустима температура навколишнього середовища: від -40 C до +60 C
• Допустима температура масла: -15 C до +80 C
• Тип масла: гідравлічне масло на основі мінерального масла
