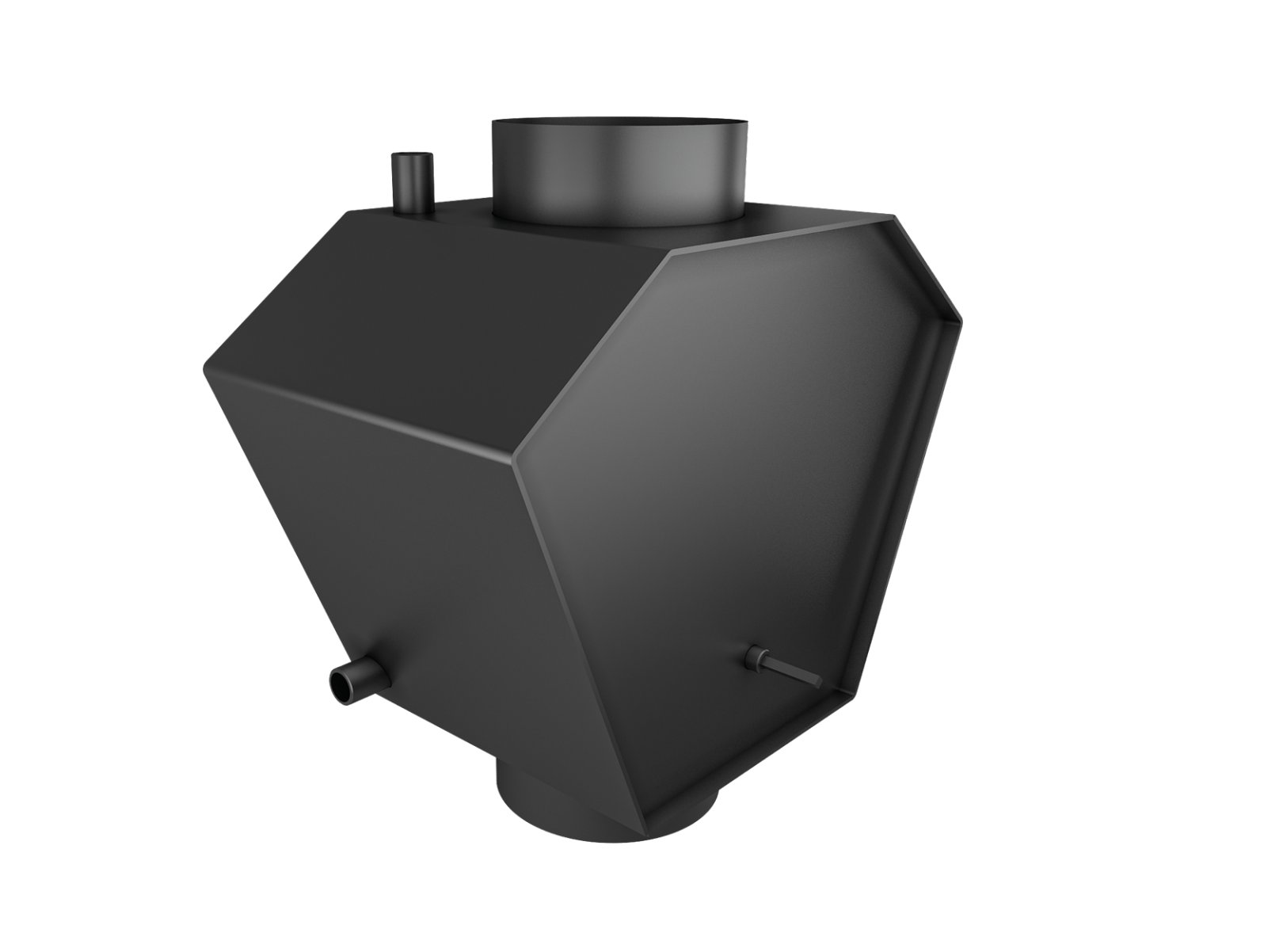

Водообмінник без труб, діаметр 200

Дані:

Водообмінник - камінний кожух, призначений для установки на виході відпрацьованих газів каміна. Його призначення полягає у рекуперації частини теплової енергії, що міститься у вихлопних газах, що виходять із камери згоряння камінної топки. Тепло передається далі до ГВП або через систему центрального опалення. для радіаторів у житлових кімнатах. Це дуже економічне джерело тепла, оскільки не потребує додаткового палива, а використовує лише надлишок тепла вихлопних газів, що виходять у димохід. Гарячі вихлопні гази проходять через теплообмінник, нагріваючи воду в сорочці теплообмінника. Гаряча вода відводиться через патрубок, розташований у верхній частині теплообмінника. Обмінник адаптований для роботи з системами радіаторного та підлогового опалення, що працюють від печей центрального опалення. для твердого палива, газу, нафти, електроенергії, теплових насосів і сонячних панелей. Обмінник гарячої води виготовлений з котлового металу товщиною 4 мм. Цей матеріал адаптований для роботи в системах центрального опалення, забезпечуючи високу надійність пристрою, термостійкість і тривалу експлуатацію.

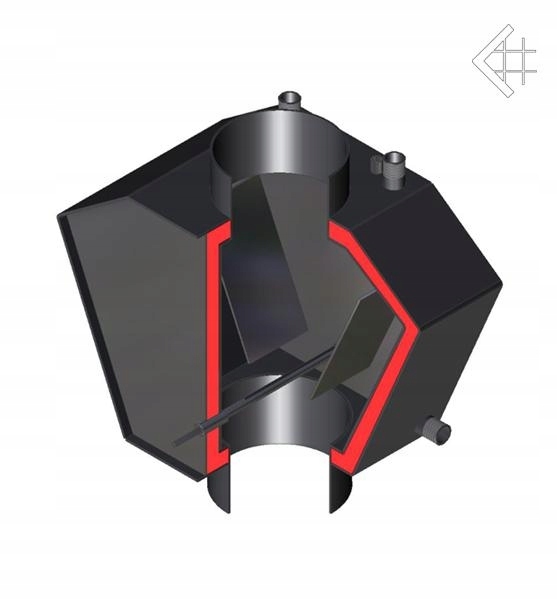

Центральною частиною теплообмінника є внутрішня камера. На вході в камеру встановлена ​​рухома упорна пластина, яка забезпечує правильне розташування заслінки.

У внутрішній камері встановлена ​​заслінка, яка спрямовує потік вихлопних газів:

1 - вертикально, заслінка у відкритому положенні - вихлопні гази надходять через теплообмінник прямо в димохід - теплообмінник вимкнений

2 - горизонтальна заслінка знаходиться в закритому положенні - вихлопні гази обтікають водяну сорочку теплообмінника, передаючи тепло водяній сорочці - теплообмінник увімкнено

Примітка - Під час розпалювання каміна заслінка повинна бути у вертикальному положенні (теплообмінник вимкнений). Під час будівництва теплообмінника завжди пам’ятайте про наявність доступу до регулювання заслінки, наприклад, через оглядові дверцята.

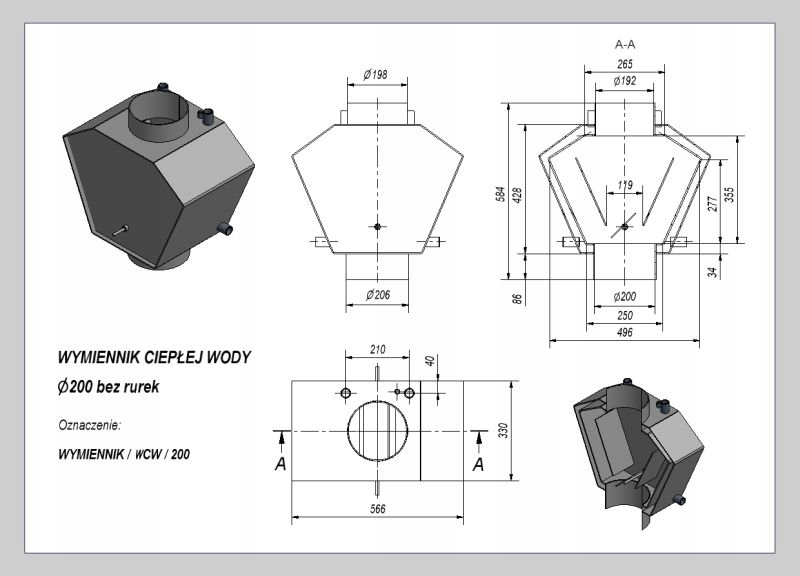

Технічні дані пристрою:

Потужність (кВт): від 5 до 7 - в залежності від потужності камінної топки

Діаметр заглушки (мм): 200

Тепловий ККД (%): до 65% (в залежності від ККД печі)

Вага (кг): 59

Об'єм води (л): 17,5

Матеріал: котлова сталь товщиною 4 мм
