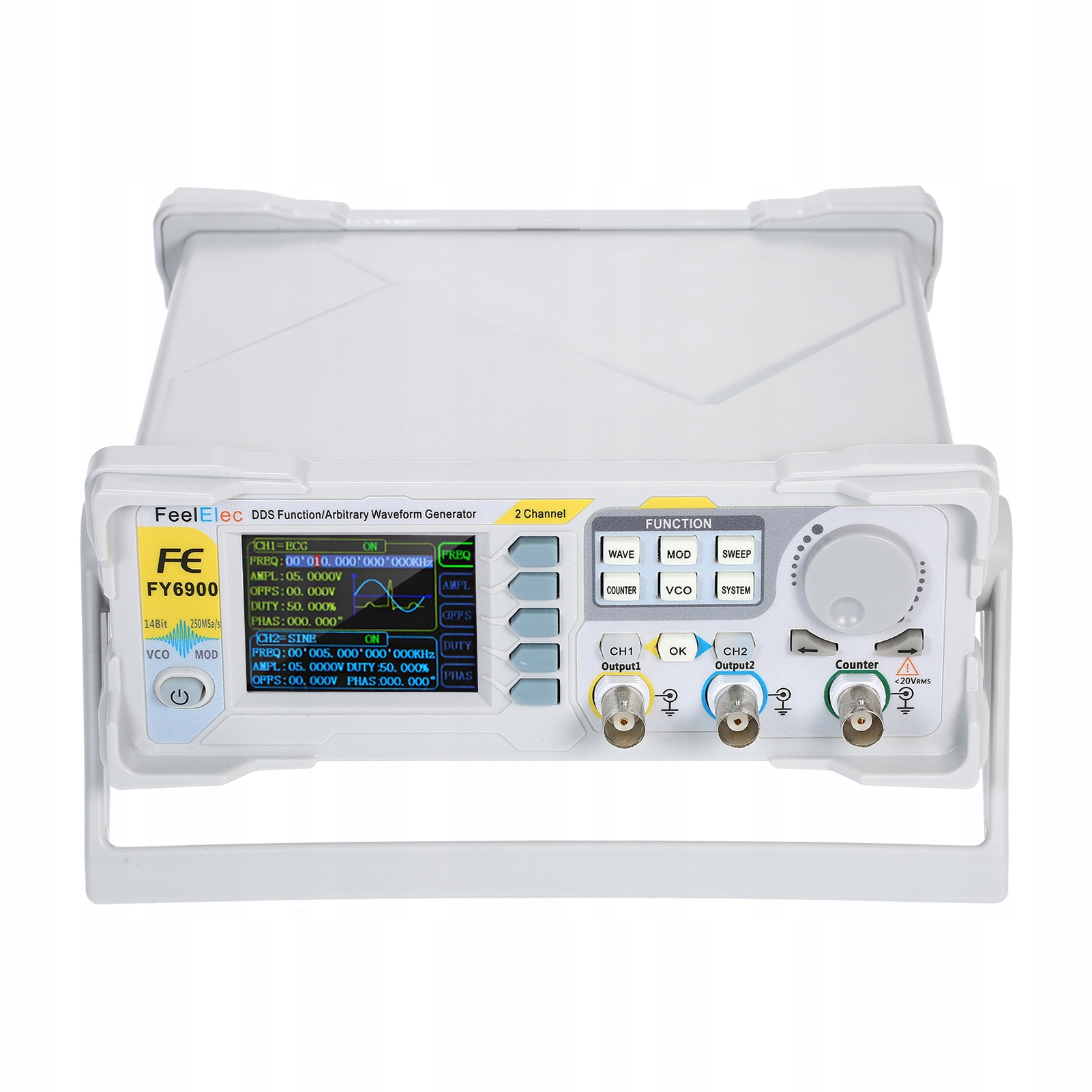

FY6900-100M Генератор сигналу DDS 100 МГц РК-дисплея/FM/PM/ASK/FSK

Особливості:

Він використовує технологію прямого цифрового синтезатора (DDS) і забезпечує стабільний, точний, чистий сигнал з низьким рівнем спотворень.

2,4-дюймовий кольоровий РК-дисплей TFT з роздільною здатністю 320*240, відображаючи параметри та графіку CH1 та CH2.

Він використовує технологію MagicPulse, низький рівень тремтіння (RMS) Пристрій використовує 14-бітний швидкий цифровий аналог-перетворювач (для 5-ти квантування вихідного VPP становить менше 1 мВ), частота вибірки 300 мс/с, вертикальна роздільна здатність 14 біт.

може генерувати до 99 груп функцій / будь -якого пробігу, містить 35 груп попереднього пробігу та 64 групи пробігу, визначених користувачем. Попередній пробіг: синусоїдальний, кутовий (регульований робочий цикл), імпульс (можливість хорошої ширини імпульсу та ширини циклу), трикутна/пандус, CMOS (012 V), чотири Kanay TTL, зростання, що розгортається, зниження травлення, шум, ЕКГ, перебування тощо з 8192 балами * 14 біт; (Чим більше полегшення пробігу, тим детальніше є пробіг, а деталі Signa можна відтворити з високою точністю).

Різні типи модуляції: AM, FM, PM, ASK, FSK та PSK.

Функція розмови: дозволяє скликати 4 сигналізації сигналів, включаючи частоти, амплітуду, зсув та робочий цикл; Він має два типи перетворення: лінійні та логарифмічні; Час проходження 0,01 S999,99 с; Напрямки розмови, в обох способах.

Функція VCO (керований напругою вихід): може бути підкладений зовнішнім вхідним сигналом: контроль частоти, напруга управління амплітудом, контроль зсуву, напруга, що контролює робочий цикл та модуляцію ШІМ.

Імпульсна вихідна функція: вручну запуску, внутрішній запуск CH2 та зовнішній випуск доступні. Він може генерувати імпульси 11048575.

Функція лічильника: У ньому є 2 режим з'єднання, включаючи з'єднання постійного струму та з'єднання змінного струму. Ця конструкція дозволяє вирішити проблему неадекватності змінного струму.

Стандартний подвійний, у функціональному кані, що еквівалентно двом незалежним генераторам.

синхронізована функція Kanau: пробігує пробіг копіювання та копіювання стану між канасами.

Зсувається два або більше генераторів сигналізації з метою отримання різнокольорового виходу, максимально ковзає 16-канальний синхронний вихід, фазу між кожним Канаем може бути відрегульований.

Точне регулювання фази двох каналів. Точність може бути 0,01.

Мінімальна роздільна здатність амплітуди може бути до 1 мВ. Діапазон амплітуди - 1 MV25 VPP.

Робочий цикл кожного Канау можна регулювати незалежно в діапазоні 0,01–99,99, а роздільна здатність коригування - 0,01.

dc -12 v+12 V функція зсуву. Роздільна здатність 0,001 V.

Функція збереження: дозволяє заощадити 20 наборів параметрів, встановлених користувачем, які можна завантажувати в будь -який час.

Функція зв'язку: Усі функції можна керувати за допомогою комп'ютерної програми, а протокол зв'язку відкритий для подальшого розвитку.

Функція зв'язку: Усі функції можна керувати за допомогою комп'ютерної програми, а протокол зв'язку відкритий для подальшого розвитку.

Захист від вихідного короткого замикання: Весь Каней може працювати понад 60 секунд у разі короткого замикання навантаження.

Ми надаємо ефективне комп'ютерне програмне забезпечення для редагування пробігу. Користувачі можуть завантажити будь -який пробіг на цей пристрій після редагування за допомогою комп'ютерної програми, яка розташована на компакт -диску.

корпус Abs з кам'яною спорудою. Блок живлення з широким діапазоном напруги 100-240 В (AC).

Специфікація:

підключення та модель: плагін Eu FY6900-20m / Plugin EU FY6900-60M / PLUGIN EU FY6900-100M / PLUGIN US FY6900-20M / Plugin US FY6900-60M / Plugin US FY6900-100M / PLAG-PLAGINT < / P>

Plug ~ 20 МГц (20 м), 0 ~ 60 МГц (60 м), 0 ~ 100 МГц (100 м)

Частота вибірки: 250 мс/с (20 м, 60 м), 300 мс/с (100 м)

м, 60 м), 1 м. Мв25 ВП (100 м)

verical 8192 бали * 14 бітів

Мінімальна ширина імпульсу: 20 нс

Тип модуляції: AM, FM, PM, AST, FSK, PSK

Дисплей: 2,4 КАЛА (320 * 240), кольоровий дисплей

Розміри продукту: 210 * 195 * 75 мм/8.27 * 7.68 (d. * Ширина * висота)

вага продукту: 611 г/21.56 унції

упаковка: 1065 г/37.51 9,5 см/10,63 * 8,27 * 3,75 дюйма DDS

1 * Кабель живлення

1 * Кабель даних USB

1 * bnc-bnc кабель

2 * bnc-clip
