ІТАЛІЙСЬКИЙ ШПИНДЕЛЬ HSD

ФРЕЗЕРНИЙ ВЕРСТАТ CNC C2030 IND, повітряне охолодження + РК-дисплей!

YASKAWA SERVO Двигуни змінного струмувикористовуються для приводу високопотужного верстата інструменти, забезпечують належне прискорення та швидкість в окремих напрямках

+ НАВЧАННЯ ВКЛЮЧЕНО!

+ шпиндель HSD виробництва Італії

+ Енергозберігаючі висококласні сервоприводи змінного струму YASKAWA

+ Найновіше програмне забезпечення UcanCam v12 у польській версії

--- ---------------------------------------- ---------- ---------------------------------------- ---

ТЕХНІЧНІ ДАНІ

• Робоча зона: 2000x3000 мм
• Конструкція: Рука - чавун / стіл - зварна сталь
• Приводи: гібридні серводвигуни
• Стіл: гібридний< /li>
• Потужність шпинделя: 9 кВт
• Шпиндель: HSD з повітряним охолодженням
• Швидкість шпинделя : від 6000 до 24000 об./хв.
• Електроживлення: 400 В, стиснене повітря мін. 8 бар
• Точність зміни позиціонування: 0,01 мм
• Лінійні підшипники: трапецієподібні рейки, каретки Hiwin
• Затискання матеріалу: вакуумний, гібридний
• Насос: вакуумний 7,5 кВт, 6 незалежних вакуумних секцій
• Вага: 2300 кг. датчик
• Засоби безпеки
• Навчання та встановлення пристрою

УВАГА!

Машина оснащена функцією запам'ятовування останнього шляху G-коду. У разі збою або перерви живлення він починає працювати з останньої точки без втрати часу та матеріалів.

Пропонований плоттер - це точна машина на основі комплектуючих світових виробників. Завдяки використаній технології ми можемо визначити себе як одного з лідерів на польському ринку.

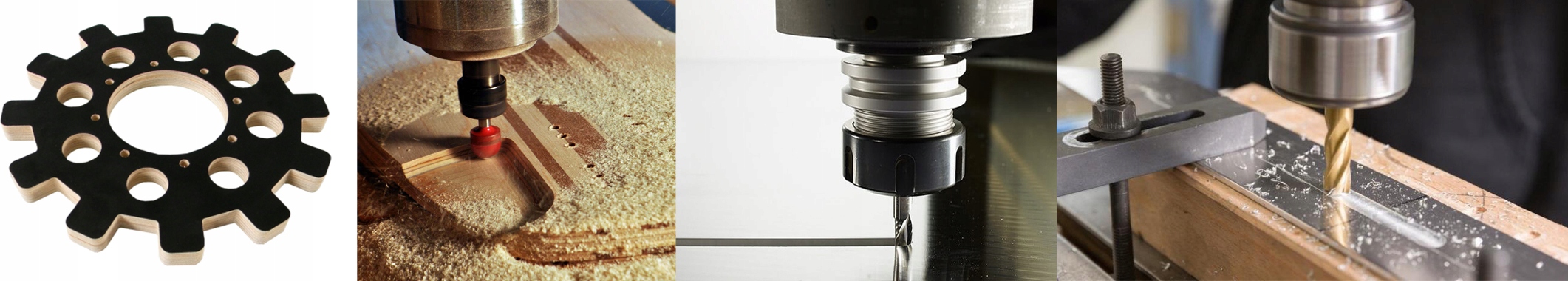

Фрезерний плоттер з ЧПУ CORMAK C2030 IND призначений для обробки та різання дерев'яних матеріалів, ДСП, МДФ, OSB, фанери, ПВХ, оргскла та дибонд-пластику.

1. Робочий стіл

• Робочий стіл виготовлено за гібридною технологією,
• Має пази, що дозволяють ручне затискання матеріалу розміром 2000 х 3000 мм,
• Секційний стіл із шістьма незалежними вакуумними секціями,
• Стіл, оснащений бамперами у двох осях!
• Лінія плоттерів IND оснащена посиленою, промисловою масивний робочий стіл,
• Можливість розмістити шафу для інструментів під робочим столом в його торці.

2. Регулювання вакуумних секцій столу

3. Шпиндель HSD виробництва Італії

• Висококласний безщітковий шпиндель, що характеризується дуже високою потужністю 9 кВт
• Додатково оснащений інноваційною системою охолодження AIR/ не рідина!
• У конструкції шпинделя використовуються високоякісні підшипники машини, які характеризуються дуже тихою роботою та забезпечують підвищену довговічність.
• Діапазон обертів шпинделя становить від 4500 до 4500 24000 об/хв

4. і 5. Привод

• Двигуни змінного струму YASKAWA SERVO, які використовуються для приводу потужних верстатів, забезпечують належне прискорення та швидкість у певних напрямках
• Осі X та Y працюють високо оцінено використовує високоякісні зубчасті рейки, які забезпечують високу міцність і точність.
• Вісь Z приводиться в рух високоякісним кульковим гвинтом.
• Усі осі рухаються по рейкових напрямних.
>
• Машина оснащена датчиком висоти приводу
• Привід воріт на зубчастих стрічках, лінійні напрямні кочення.
• Лінійні підшипники: трапецієподібні рейки, Візки Hiwin

6. Конструкція

• Конструкція розсувних воріт виготовлена ​​з чавуну, що забезпечує неймовірну жорсткість і дуже добре поглинає вібрацію, що виникає під час обробки.
• Жорстка конструкція столу, виготовлена ​​з високого -якісні матеріали. У процесі виробництва проходить термічну обробку.

7. Вакуумний насос і ніжка для екстракції

• Нове покоління кришки для екстракції дозволяє швидше та ефективніше працювати з екстракцією
• Використання вакуумного насоса значно збільшує силу затиску оброблені деталі на столі машини, завдяки чому матеріал не рухається
• Вакуумний насос - 7,5 кВт (max -440 мбар)
• 6 незалежних вакуумних секцій
• Пневматична присосна лапка, розташована на шпинделі, дозволяє підключити будь-який відбір стружки, зберігаючи чистоту обробки, безпеку та водночас зберігаючи точність роботи

6. Інструментальний магазин

• Тримач інструменту Гільза ISO30 ER32
• Інструментальний магазин 8 позицій,
• Датчик вимірювання висоти інструменту,
• В набір входять тримачі: ISO30 та втулки для кріплення інструментів з розмірами:

  -1/2" - 6 шт.

  - 1/8" - 2 шт.

  -3-4 мм - 2 шт.

  -5-6 мм - 4 шт.

  -7-8 мм - 2 шт.

  -9-10мм - 2 шт.

• Для автоматичної зміни інструменту необхідно підключити компресор

Програмне забезпечення:

• Машина підтримує останню версію програмного забезпечення CAD/CAM.
• Програмне забезпечення дозволяє швидко та легко проектувати елементи, які потім програмно перетворює на т.зв G-код. Також є можливість імпортувати готові файли з інших програм

• Верстат управляється за допомогою промислового контролера SYNTEC, як у великих обробних центрах. Контролер поставляється з: маніпулятором і РК-дисплеєм.
• Контролер забезпечує безперебійну роботу пристрою і точність обробки.
• Після втрати живлення виникає немає необхідності знову ініціалізувати програму.
• Пам'ять, вбудована в контролер, дозволяє машині працювати без необхідності кожного разу завантажувати програму.

Додаткове обладнання

Вакуумний насос: Becker KVT 3.140 129 м3/год

Захисні бар'єри найвищого класу: p>

• Додатково доступні високоякісні світлові бар’єри
• Зона безпеки, визначена датчиками, не дозволяє входити в робочу зону машини
• Набір бар'єрів забезпечує безпеку оператора
• li>

Підйом воріт по осі Z до 450 мм

Набір інструментів: фрези, свердла, тримачі

Приймальний стіл (завантаження-розвантаження)
