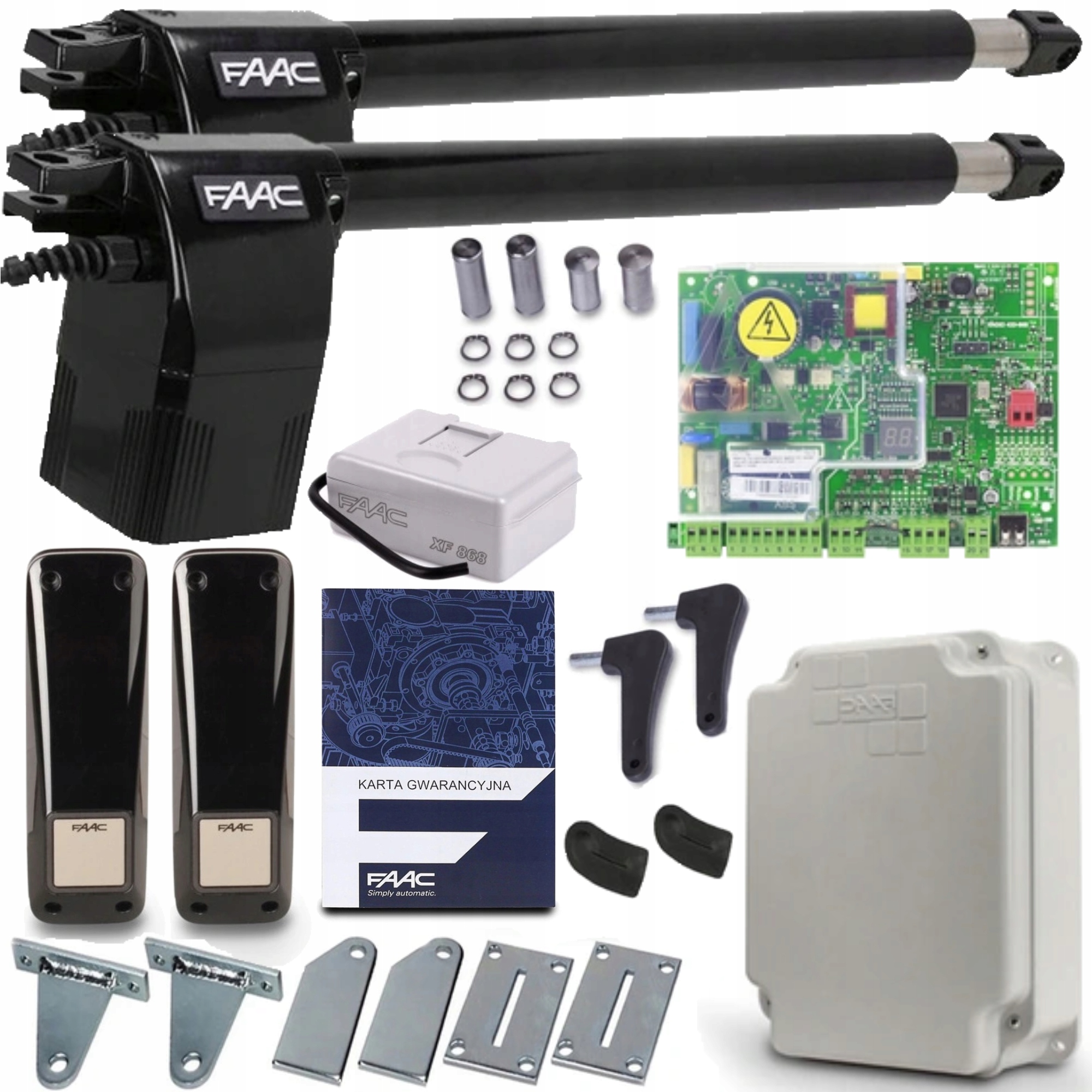

FAAC 414 короткий

Крила воріт можуть важити до 350 кг. >

✔ кріплення ручки до воріт і крила воріт

✔ FAAC E045S

✔ Герметичний корпус для штаб -квартири FAAC

✔ подвійне -канал Радіо XF868

✔ ФААК XP20BD ФОТОКЕЛИ

✔ Монтажні елементи

✔ 2x аварійні клавіші розблокування (коли немає сили)

✔ 2x завантажувальний конденсатор

✔ гарантія карта 24 місяці FAAC

✔ Інструкції з монтажу для циліндрів у польській

✔ Інструкції щодо підключення штабу в польській P> ✔ ТЕЛЕФОНА ДОПОМОГА під час встановлення

✔ Набір 414 короткий ідеально підходить для вузьких (металевих) стовпів та широких штанів клінкерів. 414 ShortG - це найбільш практичне та економічне рішення при автоматизації воріт довжиною одного крила до 3 м. Привід оснащений циліндрами трубки - самостійне, і тому не вимагає використання додаткових замків. Кріплення циліндрів до воріт (з чола) короткий привід FAAC 414 швидкий і простий у встановленні, без необхідності зробити дорогі зміни. Хороша точка підтримки воріт гарантує певне блокування після закриття навіть у випадку з широкими воротами. мінімальний. Пристрій надійно працює у будь-яких погодних умовах, в діапазоні зовнішніх температур від 20 ° С до +55 ° С

Технічні характеристики циліндра 414

◽ 230 В джерела живлення, 50 (60) Гц

◽ 230 В джерело живлення двигуна

◽ 280 Вт споживання живлення

◽ Споживання струму 1.2a

◽ Швидкість двигуна 1400obr./min

3500n

◽ Тепловий захист 140 ° C

◽ Діапазон температури -20/+55 ° C

◽ ступінь захисту IP44

e045s контрольний блок з корпусом

◽ Напруга потужності: 230VAC ± 15% 50/60 Гц

◽ Споживання електроенергії: 4 Вт у готовності

◽ maks Споживання електроенергії: 800 Вт

◽ Макс.

◽ Діапазон робочої температури: -20 ° C до +55 ° C

◽ запобіжників: F1 (2,5A)

◽ Входи: відкриття/відкриття Часткове/зупинка/шина 2-easy/живлення

◽ Виходи: попереджувальна лампа/двигун/24vdc аксесуари живлення/24vdc воріт сигналізації/джерело живлення для електромагнітного блокування 12Vac Omnidec, USB

◽ Програмування: світлодіодний дисплей та кнопки

◽ Сигналізація стану: дисплей та світлодіод

Панель управління e045s може підтримувати один або два двигуни

Корпус управління управління

✔ для зовнішнього використання

✔ Герметика, рівень жорсткості IP 55.

Радіо модуль XF 868 МГц

◽ отримана з вбудованою антеною, збільшуючи діапазон пілота

◽ Частота: 868 МГц

◽ 24vdc

◽ Пам'ять 256 пілотів

◽ Підключення: Швидкий роз'єм

Фотокомої xp20bd з діапазоном 20 м

Технічні дані:

✔ Розмір 20 м

✔ Пробаї автобусної залізниці 2EASY

✔ 2 24 V дроти

✔p54 IP54

✔ 180 ° регульований рівень TX 10MA)

✔ Установка стіни/ Стовпчик/на кронштейні

✔ Оптична саморегуляція

✔ Час виявлення перешкод 20 мс

✔ Розміри: 41x130x42 мм

✔ ✔ 41x130x42 мм

кріпильні ручки

◽ ручки для фіксації приводів, набір ручок, які слід прикріпити на смугах та крилах воріт

◽ оцинковані

конденсатори

◽ вони накопичують енергію і допомагають циліндрам встановити крила воріт у рух

Інсталяційна діаграма

➜, щоб отримати відкриття крила під кутом 90 °: A+B = C.

➜, щоб отримати відкриття крила під кутом, що перевищує 90 °: A+b

➜ Зберігайте значення, щоб запобігти потраплянню приводу в пілястер

при закритті крила
