ESP32 Lilygo T-SIM7000E GSM GPS Wi-Fi Bluetooth 18650

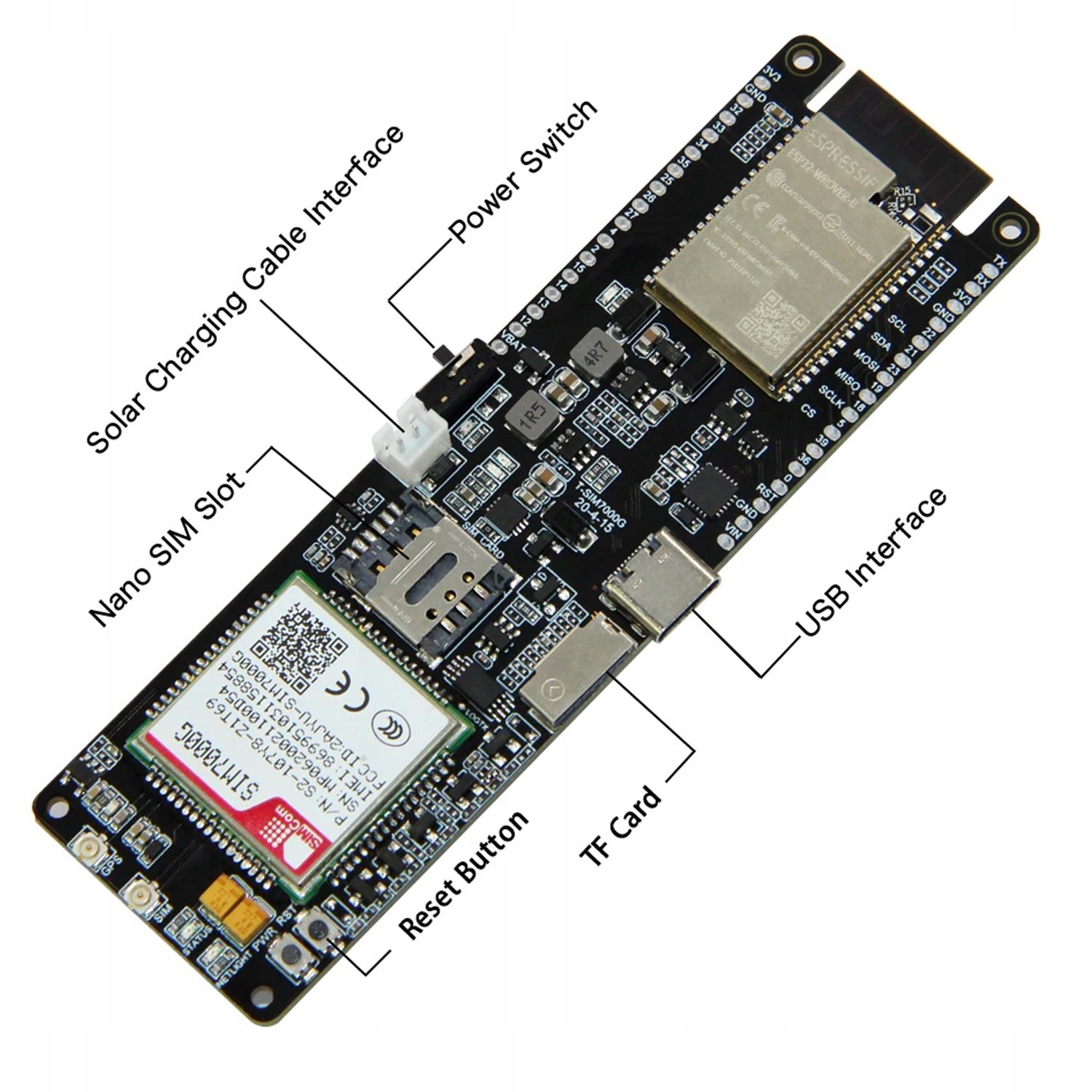

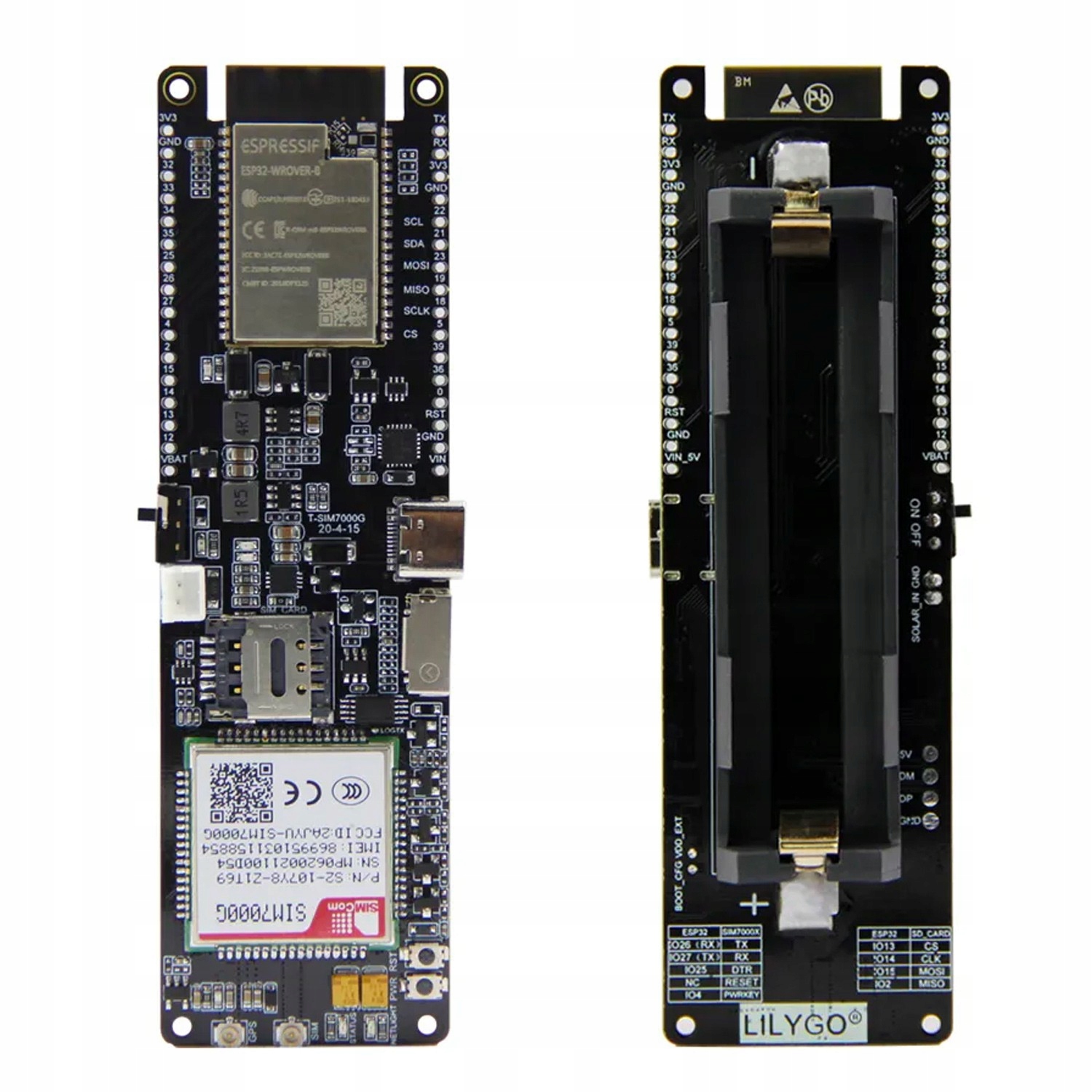

t-sim7000e модуль від Lilygo для підключення gsm 2g . Модуль побудований на основі мікроконтролера ESP32, що забезпечує wifi та bluetooth . Завдяки вбудованому GPS користувачі отримують можливість відстежувати позицію в режимі реального часу, що корисно в проектах IoT. Для джерела живлення на задній плитці був кошик для комірки 18650 , і додатковий порт для підключення сонячної панелі, яка могла б домогтися акумулятора. Ви можете успішно розширити свій дизайн за допомогою дисплея або додаткових датчиків. На тарілці ви знайдете Nano SIM -карту та роз'єм картки TF MicroSD.

Важливо:

4
• Перемикач увімкнення/вимкнення працює лише для того, щоб живити комірку, вставлену в інтегрований кошик з акумулятора.
• Під час живлення акумулятора напруга на 5 В на Піна Він не з’явиться, ми маємо доступ лише до 3,3 В
• Рекомендовані сонячні батареї Підзарядка клітини не повинна мати напруги, що перевищує 6 В
• Хоча карта пам'яті вставлена, неможливо завантажити новий ескіз на esp
• Якщо у вас є проблема з з'єднанням, перевірте поради на головній сторінці проекту на Github

Посилання на сховище проекту в Github: https://github.com/xinyuan-lygo/lygogo--sim7000g

набір включає:

• T-SIM7000E Модуль
• антена GSM
• gps антена
• jst 2p шнур живлення
• 2 x Strip goldpin

специфікація:

• Microcontroller: ESP32 XTensa двоядерний 32-розрядний LX6)
• Розмова: 240 МГц
• спалах: 4 Мб
• psram: 8 Мб
• SRAM 520 KB
• Bluetooth 4.2 BL (низька енергія), WiFi 2,4 ГГц 802.11 B/G/N
• Підключення GSM: sim7000e
• Передача: GPRS, Cat-M, Cat-NB, GSM
• Система позиціонування: GPS, Glonass, Beidou
• Наносимський роз'єм
• роз'єм картки пам'яті TF
• Роз'єм USB-C ESP32 Програмування та джерело живлення
• Кошик для клітини 18650
• Розміри: 110 мм х 33 мм х 10 мм
