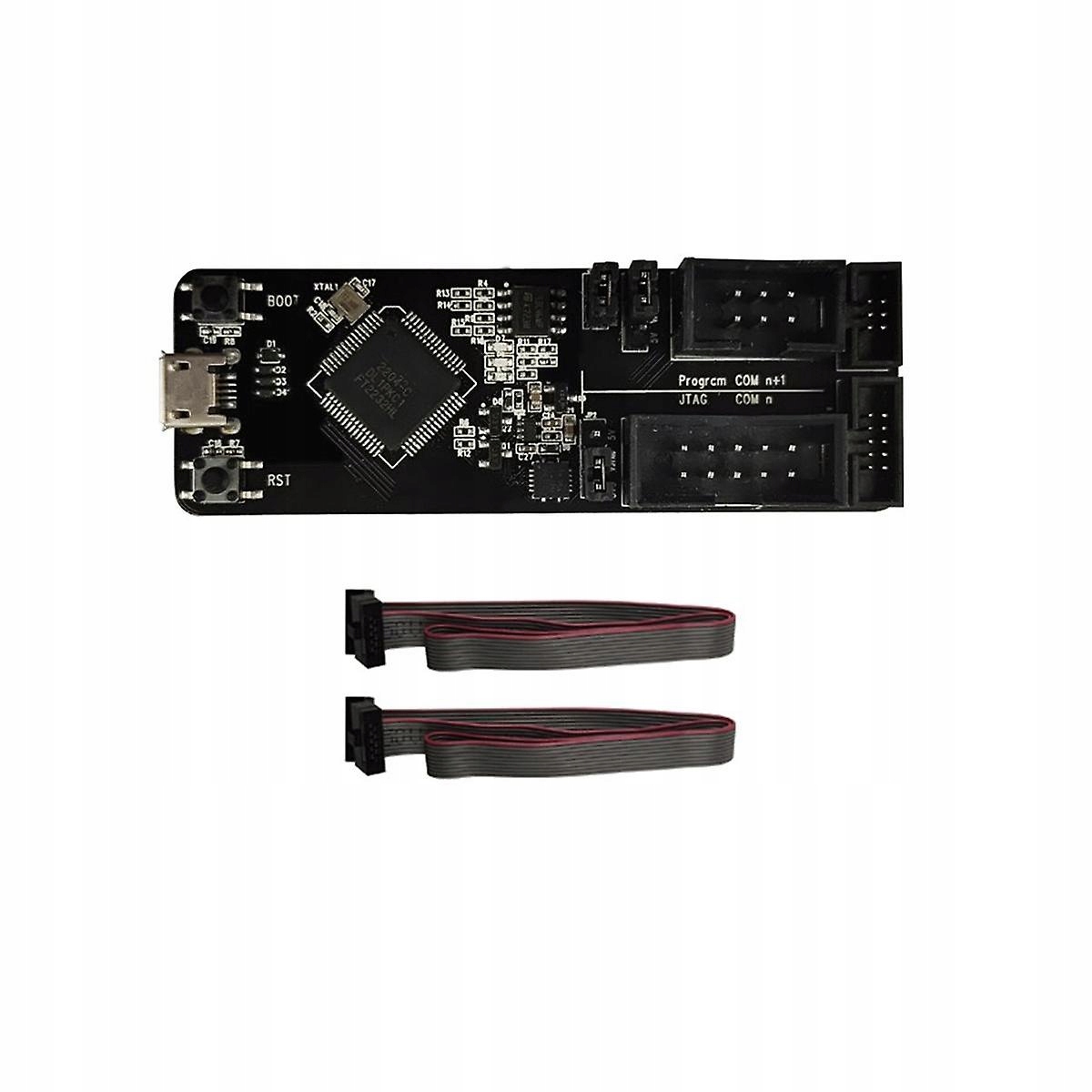

ESP-Prog припиняє 2,54 мм JTAG для налагодження електронного чорного

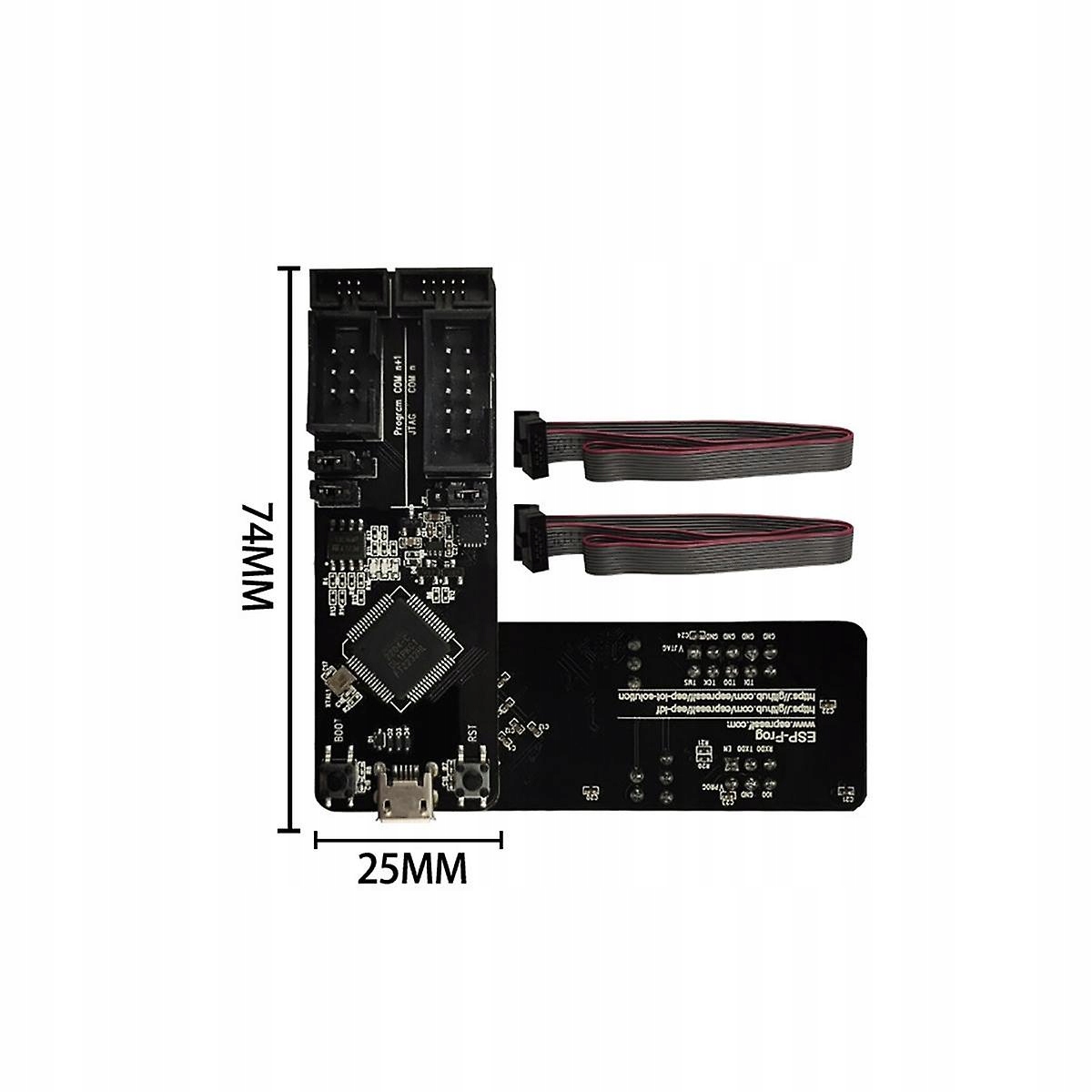

Функція: 1. ESP-Prog-це інструмент для створення та налагодження за допомогою автоматичного завантаження програмного забезпечення, серійного зв'язку, онлайн-налагодження та інших функцій. Функція автоматичного завантаження програмного забезпечення та терасової комунікації доступна для платформ ESP8266 та ESP32, а функція налагодження JTAG доступна для платформи ESP32. 2. ESP-Prog простий у використанні і може бути підключений до комп’ютера лише з одним USB-кабелем. Комп'ютер може розпізнати функцію завантаження та два порти, що відповідають функціям JTAG. 3. ESP-Prog можна підключити до плитки користувача за допомогою кабелю. Роз'єм доступний у 2,54 мм та 1,27 мм із надійною конструкцією. Плитка користувача повинна розміщувати роз'єми програми (6-контактний) та JTAG (10-контактні) роз'єми у правильному порядку. 4. Враховуючи, що напруга живлення різних табличок користувачів може бути різною, два інтерфейси ESP-Prog можуть вибрати джерело живлення 5 В або 3,3 В за допомогою роз'єму PIN-коду, який має сильну сумісність живлення. Розмір: 73,4 мм х 25,1 мм Інтерфейс: програма; Використовуйте JTAGS: 1. Підключіть дошку налагодження ESP-Prog та USB-порт на комп'ютері з USB-кабелем. 2. Встановіть на стороні комп'ютера інтегрований контролер інтегрального ланцюга FT2232HL. Комп'ютер розпізнає два порти, а це означає, що контролер був успішно встановлений. 3. Використовуйте роз'єм PIN -коду, щоб вибрати вихідну напругу в інтерфейсі програми/JTAG. 4. Підключіть пластину налагодження та диск продукту ESP із сірим кабелем. 5. Автоматичне завантаження та налагодження плитки ESP32. Допустима помилка вимірювання становить/- 1-3 см.
