НАКОПИЧЕННЯ ЕНЕРГІЇ 10,2 кВт/год / 3 x 2,4 кВт VICTRON ENERGY

Накопичувач енергії, призначений для мережевої сонячної електростанції. Ємність 10,2 кВт-год з постійною потужністю 6,4 кВт і миттєвою потужністю 12 кВт 400 В з 2 батареями LiFePO4 200 Ач 25,8 В. Потужність 2,4/4,8 кВт на фазу.

Накопичувач енергії Victron Energy виконує два основних завдання. Перший – збір електроенергії, виробленої сонячною електростанцією ongrid. Незалежно від того, якого виробника є наша мережева електростанція, ми можемо використовувати накопичену енергію для живлення будинку та запобігати її надсиланню на електростанцію.

Другий аспект — це можливість аварійного електропостачання для весь будинок з функцією ДБЖ. На пристрої MultiPlus-II GX ми можемо вільно встановлювати відсоток енергії, що виділяється на функцію живлення у разі повного відключення електроенергії.

Пропонований накопичувач енергії на 100% базується на продуктах відома голландська компанія Victron Energy, відома найвищою якістю та довговічністю. У набір входять надзвичайно міцні та легкі батареї LiFePO4 у розумній версії з повним моніторингом та передовою системою BMS, що працює з острівним перетворювачем напруги. Система зберігання енергії оснащена керуючим комп’ютером, завдяки якому клієнт може вільно налаштовувати її залежно від своїх уподобань за допомогою програми Victron Connect або через портал VRM. Пристрої серії MultiPlus-II GX є найдосконалішими та масштабованими пристроями, доступними на світовому ринку.

Пропонована система призначена для 3-фазної роботи. Набір включає головний інвертор MultiPlus GX, який керує всією системою, і два інвертори MultiPlus II як підлеглі пристрої.

1 x MultiPlus-II GX 48/3000/35-32 2 x MultiPlus-II 48/3000/35-32

* Фотографія є прикладом і може відрізнятися за напругою чи потужністю.

Пристрій MultiPlus II GX дає змогу будувати передові фотоелектричні системи, наприклад системи накопичення енергії. Завдяки своїй конструкції та взаємодії із зовнішнім лічильником електроенергії він може оптимізувати роботу накопичувача енергії. Пристрій MultiPlus GX забезпечує енергію, коли сонячна електростанція не працює, наприклад, вночі або в дуже похмурі дні. Завдяки цьому рішенню нам не потрібно віддавати надлишки на електростанцію за нижчими тарифами, і ми можемо збирати їх для подальшого використання, наприклад, у вдосконалених акумуляторах LiFePO4. Пристрій повністю програмується за допомогою програми Victron Connect. Однак його потрібно підключити через інтерфейс VE Bus або ним можна керувати за допомогою веб-браузера та порталу VRM від Victron Energy.

MultiPlus-II GX, інвертор/зарядний пристрій із вбудованим мережевим пристроєм, спілкується із сонячним зарядним пристроєм, акумуляторами та іншими пристроями, що керують установками, підключеними до електромережі, без доступу до такої мережі, або дистанційними установками. Паралельна робота забезпечує збільшення корисної потужності або зарядного струму акумулятора, а MultiPlus-II GX також можна налаштувати на трифазне живлення. Пристрій із розширеними функціями, такими як джерело безперебійного живлення, встановлення обмежень навантаження та доповнення недостатнього живлення від мережі живленням від батареї, яким можна керувати безпосередньо з мобільного телефону чи іншого розумного пристрою. Також можливий віддалений моніторинг.

Пропонований накопичувач енергії може працювати не тільки з пристроями з такою ж потужністю, як і сама система, але й з більшими. Для цього використовуються виходи 230 В змінного струму 1 і 2. Обидва вважаються одним приймачем живлення. У разі зникнення напруги в мережі вихід AC Out 2 відключається. До нього можна підключити приймачі, які не потребують живлення під час збою електроенергії, наприклад, духовку або кондиціонер. Приймачі, які повинні отримувати безперебійне живлення, наприклад, освітлювальні прилади, холодильники, Інтернет тощо, мають бути підключені до виходу AC Out 1. Приймачі, підключені до AC Out 1, не можуть перевищувати потужність інвертора накопичення енергії.

І більші пристрої, підключені до виходу змінного струму Out 2, працюють за дещо іншим принципом. Якщо потужність накопичувального інвертора становить 2400 Вт, а наш приймач споживає 4000 Вт, система споживатиме 2400 Вт від акумуляторів, а решту – від мережі. Звичайно, мова йде про ситуацію, коли іншої енергії немає. Кожен інвертор MultiPlus має так званий перемикач передачі, позначений потужністю в амперах. Якщо реле має 32 А, а інвертор — 3000 ВА, це означає, що загальна потужність 32 А * 230 В + 3000 Вa може бути взята з виходу AC Out 2, загальна потужність інвертора становить 7360 Вa + 3000 Вa = 10360 Вa, тобто близько 9000 Вт, оскільки реактивна потужність Va фактично нижча за активну потужність, виражену у Ватах.

З’єднувач AC Out 1 також має цю функцію, але не підключайте до нього навантаження, потужність яких перевищує потужність інвертора. У такій ситуації занадто великі пристрої призведуть до вимкнення системи під час відключення електроенергії.

Пристрій MultiPlus у запропонованому накопичувачі енергії дозволяє підключити мережеву сонячну електростанцію до виходу AC Out. Це означає, що в разі відключення електроенергії в електричній мережі, інвертор буде генерувати власну мережу від акумуляторів і синхронізуватиметься з мережевим інвертором. У результаті мережева електростанція не вимкнеться, незважаючи на відсутність електроенергії, і працюватиме острівно.

Однак є правила, яких слід дотримуватися. Розмір пристрою MultiPlus, виражений у Va (Вольто-амперах), має бути таким самим або більшим, ніж потужність мережевого інвертора, виражена у Ватах. Це означає, що приклад пристрою MultiPlus із потужністю 3000 Вa може підтримувати інвертор потужністю 3000 Вт. Перевищення цих значень може пошкодити інвертор.

Іншим аспектом є правильний вибір акумуляторів. У технології LiFePO4 на кожні 1,5 кВт сонячних панелей має бути забезпечена накопичувальна ємність 4,8 кВт/год. За напруги 24 В ємність становитиме 200 А·год, а за напруги 48 В — 100 А·год.

Зберігання енергії контролюється через Інтернет. Просто підключіть пристрій MultiPlus до мережі за допомогою WiFi або мережевого кабелю. Створіть обліковий запис у Victron Remote Management VRM. Натисніть кнопку «Додати новий пристрій» і введіть ідентифікатор VRM, збережений на пристрої. Це те, що потрібно для підключення всього накопичувача енергії до Інтернету.

Завдяки онлайн-моніторингу за допомогою браузера можна перевірити поточний стан пристрою, а також історичні дані, навіть багато багато років тому. Портал VRM також надає віддалену консоль, за допомогою якої можна налаштувати накопичувач енергії або виконати оновлення. Жодна інша система не надає такої свободи роботи та доступу до інформації таким простим способом. За потреби кількома накопичувачами енергії можна керувати за допомогою одного облікового запису VRM.

MultiPlus-II GX 48V 48/3000/35-32

• Виробник: Victron Energy
• Модель: MultiPlus-II GX 48V 48/3000/35-32
• Перемикач (A): 32
• Робота в діапазоні температур: від 40 до +50°C
• Вологість (без конденсації): макс. 95%
• Матеріал і колір: алюміній (синій RAL 5012)
• Категорія захисту: IP21
• З'єднання змінного струму: гвинтові клеми 13 мм2 (6 AWG)
• li>
• Вага (кг): 18
• Розміри (мм): 506 x 275 x 147 мм
• Безпека: EN 60335-1, EN 60335- 2-29
• li>
• Випромінювання, імунітет: EN55014-1, EN 55014-2, EN 61000-3-3

Інвертор

• Вхідна напруга (В постійного струму): 19–33 В
• Вхідна напруга (В змінного струму): 230 +/- 2%
• Постійна вихідна потужність при 25 °C (ВА): 3000
• Постійна вихідна потужність при 25 °C (Вт): 2400
• Постійна вихідна потужність при 40 °C (Вт): 2200
• Пікова потужність (Вт): 5500
• Максимальна ефективність (%): 95
• Потужність без навантаження (Вт): 11
• Потужність нульового навантаження AES (Вт): 7
• Режим пошуку Потужність нульового навантаження (Вт): 2

Зарядний пристрій

• Діапазон вхідної напруги (В змінного струму): 187-265
• Частота (Гц): 45 – 65
• Коефіцієнт потужності: 1
• Заряджання напруга «поглинання» (В постійного струму): 57,6
• Напруга заряджання з плаваючою водою (В постійного струму): 55,2
• Макс. зарядний струм (А): 35
• Режим зберігання (В): 52,8
• Датчик температури акумулятора: так

2 акумулятори LiFePO4200Ah 24 В

Літій-залізо-фосфатні батареї, також відомі як LiFePO4, від Victron Energy – це найдовговічніші та найстійкіші батареї на світовому ринку. Крім того, вони характеризуються винятковою довговічністю та ефективністю. Батареї LiFePO4 мають до 5000 циклів при 20% розряді та 20 років довговічності, наприклад, при використанні в кемпері. Заслуговує на увагу динаміка зарядки. Коли звичайна батарея споживає все менше електроенергії наприкінці заряджання та заряджається повільніше й повільніше, батареї LiFePO4 заряджаються так само з повною потужністю.

Час заряджання також заслуговує на увагу, оскільки цей тип акумуляторів можна заряджати і розряджається протягом 30 хв. Така робоча швидкість дозволяє підключати великі приймачі та великі сонячні батареї, не турбуючись про надто швидку зарядку акумулятора. Акумулятори LiFePO4 - це нове майбутнє акумуляторів для кемперів, їх довговічність, незважаючи на високу ціну, компенсується динамічною роботою та тривалим терміном служби. Вирішуючи придбати акумулятор ємністю 200 А·год, ми можемо припустити, що він легко замінить традиційний гелевий акумулятор ємністю 400 А·год завдяки короткому часу заряджання та повному споживанню струму навіть при заряді 99%.

Акумулятор LiFePO4 має працювати з пристрій BMS, який керує зарядкою батареї та балансує напругу 4-го елемента, що надзвичайно важливо. Для батареї LiFePO4 за допомогою програми Victron Connect і з’єднання Bluetooth ми можемо контролювати напругу, елемент і температуру батареї без необхідності використання будь-яких вимірювальних пристроїв.

Акумулятор LiFePO4

• Виробник: Victron Energy
• Модель: 200Ah LiFePO4
• Номінальна робоча напруга [В]: 25,6 В
• Ємність [А-год]: 200 А-год
• Максимальний струм розряду/заряджання [А]: 400 А
• Рекомендований розряд струм [A]: 200 A
• Напруга закінчення розряду [В]: 22,4 В
• Рекомендований струм заряджання [A]: 100A
• Рекомендована напруга заряджання [В] : 28,4-28,8 В
• Розміри ШxВxГ [мм]: 237x650x163 мм
• Вага [кг]: 39 кг
• Гвинти: M8
< /ul >

Стійкість батареї

• 5000 циклів при 50% розряду
• 3000 циклів при 70% розряду
• 2500 цикли при 80% розряду
• розрахований термін служби 20 років

VE Bus BMS

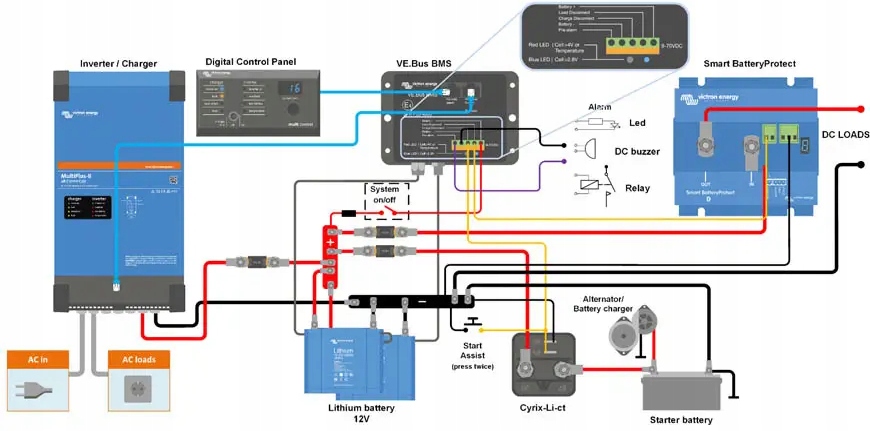

Контролер Victron Energy BMS потрібен для належної роботи батарей LiFePO4 серії Smart. Відповідає за управління енергією в батареях. VE.Bus BMS захищає кожну окрему комірку літій-залізо-фосфатної (LiFePO4 або LFP) батареї Victron. Кожен елемент LiFePO4 батареї повинен бути захищений від перенапруги, зниженої напруги та перегріву. Батареї Victron LiFePO4 мають вбудований контроль балансу, температури та напруги (акронім: BTV) і підключаються до VE. Шина BMS з використанням двох комплектів з’єднувальних кабелів M8. Комплекти з декількох батарей BVT можна з'єднувати послідовно. Подробиці наведено в документації до акумулятора LiFePO4.

BMS: вимкне або від’єднає навантаження у разі безпосередньої загрози зниження напруги або перегріву елемента, зменшить зарядний струм у разі безпосередня загроза зниження напруги або перегріву елемента (тільки для продуктів VE.Bus, див. нижче), вимкне або від’єднає зарядні пристрої в разі безпосередньої загрози зниження напруги або перегріву елемента.

Лічильник електроенергії ET340 - 3 фази - макс. 65A

Лічильник електроенергії E112 Meter від Victron Energy призначений для вимірювання електроенергії, наприклад, безпосередньо в розподільній коробці або як лічильник для виробництва миттєвої потужності та кВт-год сонячною електростанцією. Одним із найважливіших застосувань є вимірювання струму в накопичувачах енергії, щоб енергія в батареях використовувалася, коли мережева сонячна електростанція не виробляє електроенергію, наприклад, у похмурий день або вночі. Його можна підключити, залежно від версії, за допомогою кабелю RS486 або Ethernet. Лічильники електроенергії ET112 (для однофазного струму з максимальною інтенсивністю 100A) і ET340 (для трифазного струму з максимальною інтенсивністю 65A) зазвичай використовуються в накопичувачах енергії ESS. У комплект входить кабель для з’єднання з пристроєм MultiPlus-II GX 1,8 м. За бажанням клієнта кабель 5 м.

Вимикач батареї 275 A

Акумулятор або вимикач батареї з постійною потужністю 275 A та миттєвою потужністю 455 A, напруга 12/24/48 В. Присвячується кемперам і накопичувачам енергії ESS. Розміри 69 х 69 х 73 мм. Гвинтові з'єднання М10. Дозволяє швидко відключати інсталяцію за необхідності.

Розподільник батарей Lynx із 4 запобіжниками на 300 А

Модульна шина постійного струму для підключення акумуляторів до системи розподілу постійного струму Lynx. Полегшує підключення трьох пристроїв MultiPlus до одного акумулятора.
