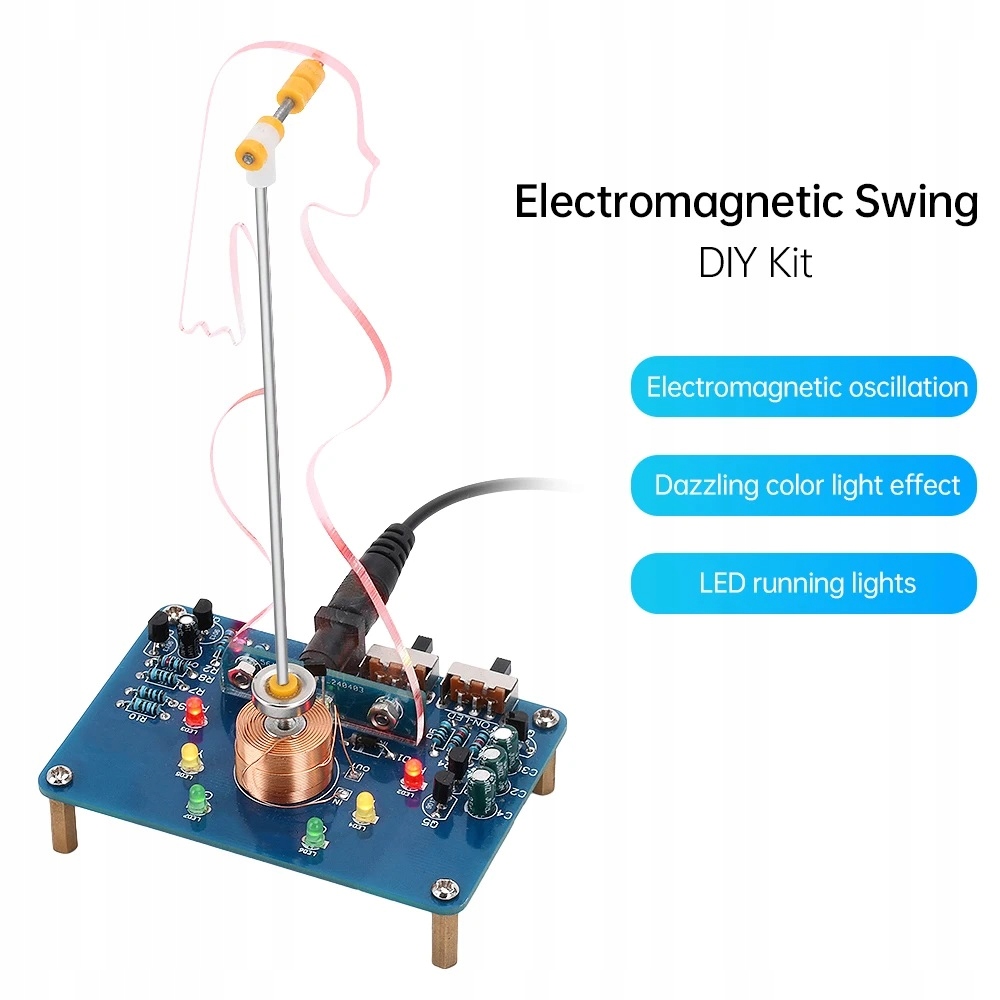

Електромагнітний гойдалки

з датчиком залу

та світлодіодним підсвічуванням

Експериментальна

Система для самозбірки, пайка

Складність складання. хвилини.

elektromagnets покладіть гойдалку в рух

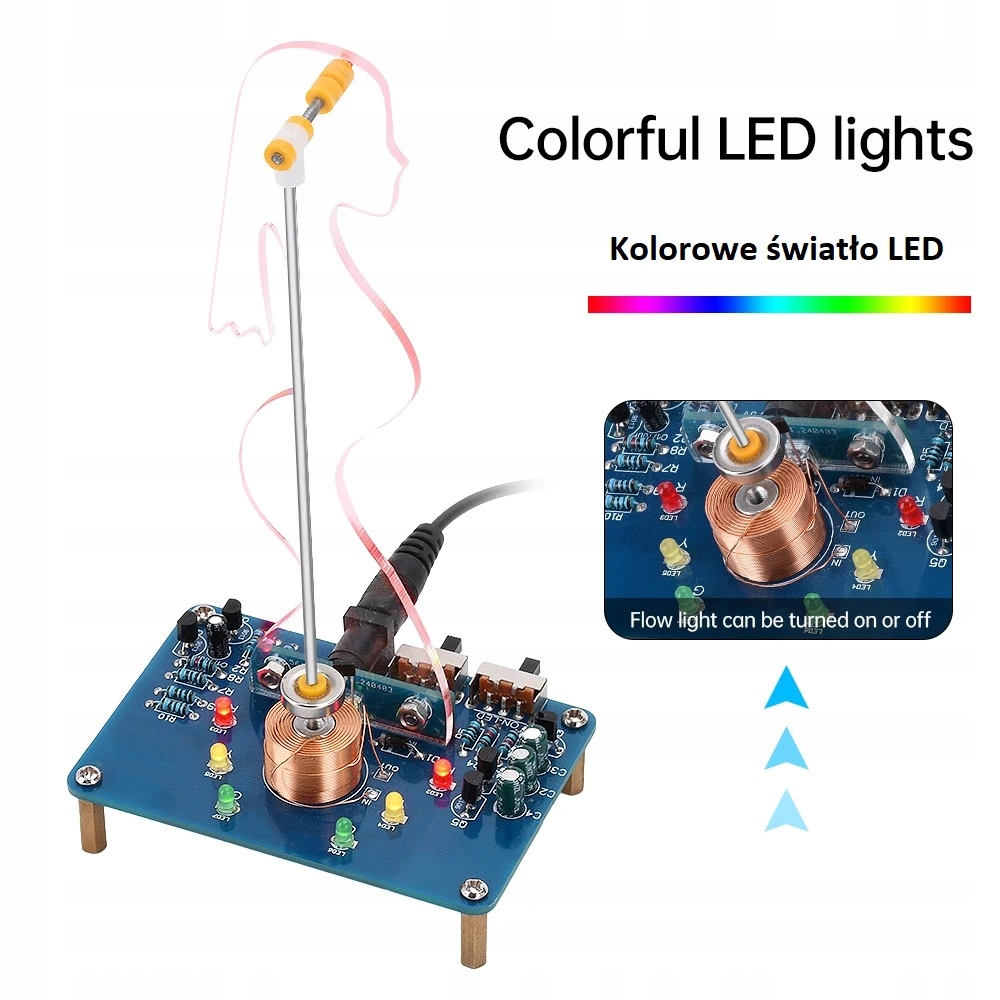

, і діоди чудово виділяються.

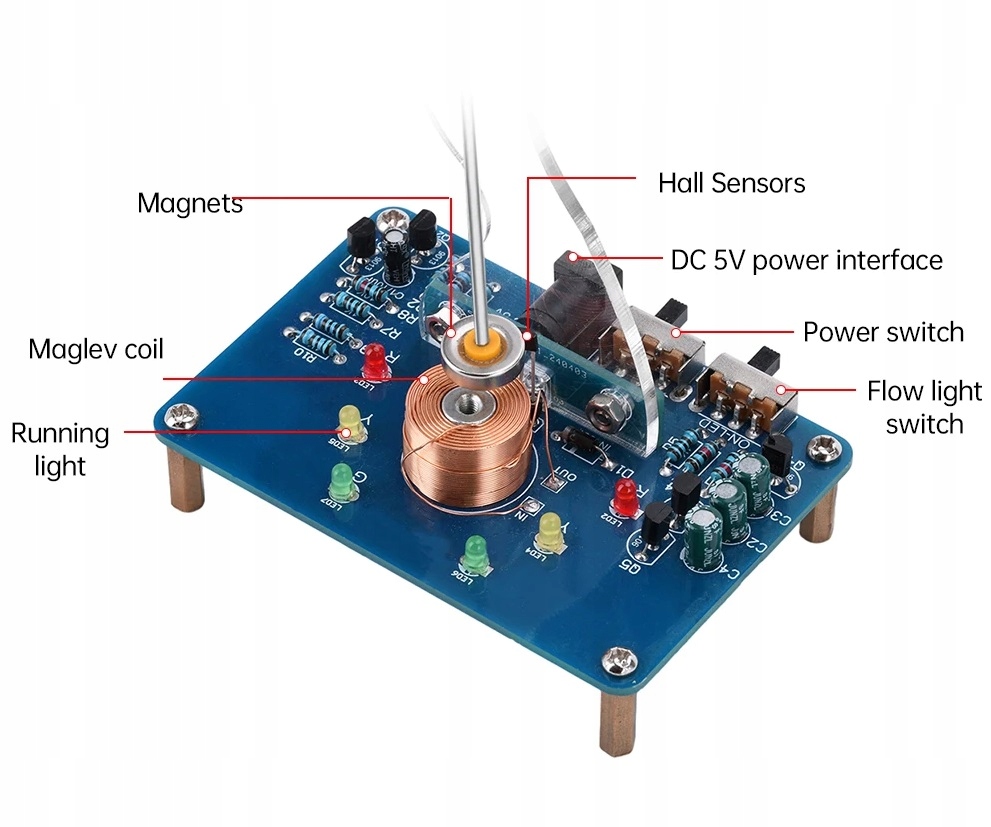

Електромагнітна гойдалка - це своєрідний розмах, керований електромагнітною силою. Його принцип дії полягає у використанні магнетизму магніту (одного і того ж відштовхування) для контролю вбивства гойдалки. Коли магніт знаходиться поруч із датчиком залу, датчик залу виявить магнітне поле і генерує низький рівень. Trioda Q2 більше не буде провідним, а Triod Q1 буде провідним. Коли електроенергія проходить через магнітну котушку левітації, магнітна сила виробляється відштовхування магніту від гойдалки, тим самим змінюючи стан вбивства.

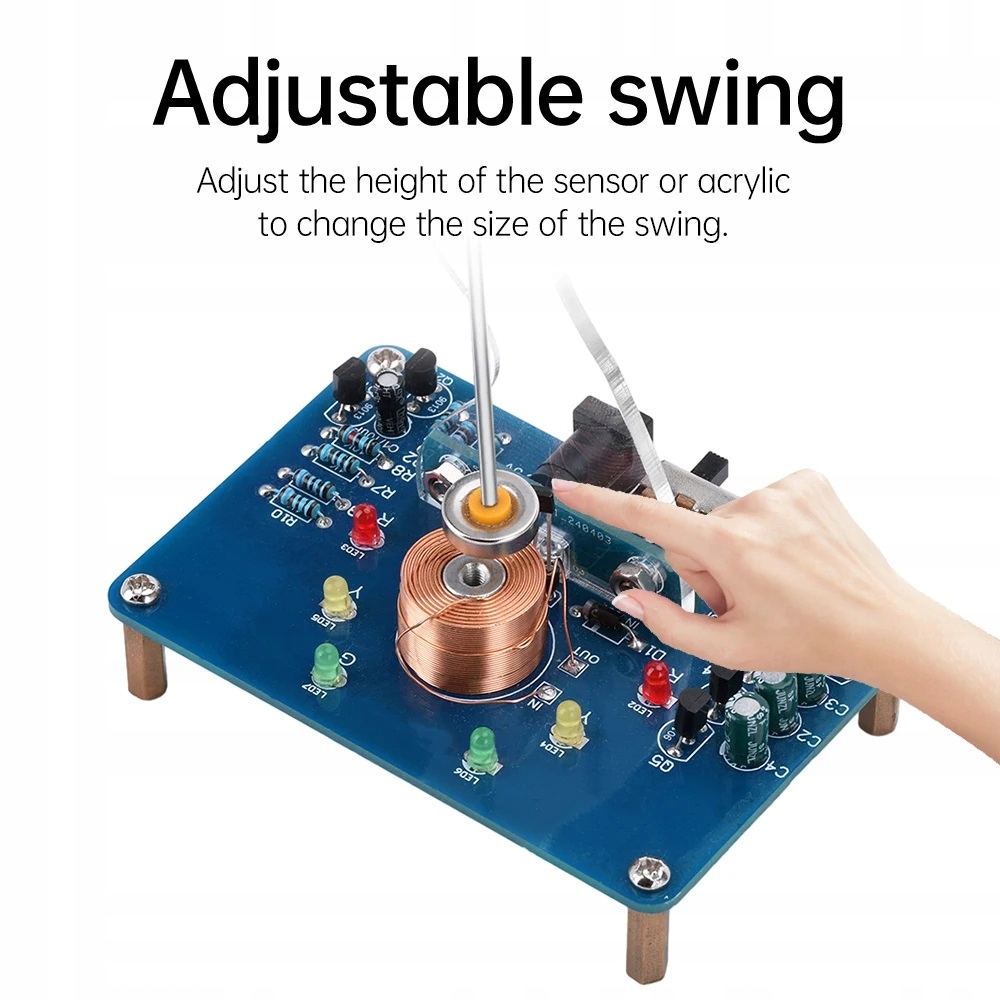

Амплітуда регульованої гойдалки: Якщо амплітуда гойдалки занадто мала, датчик залу може бути трохи нахилений вперед або висоту оргскла може бути відрегульований для збільшення амплітуди гойдалки.

Інструкції:

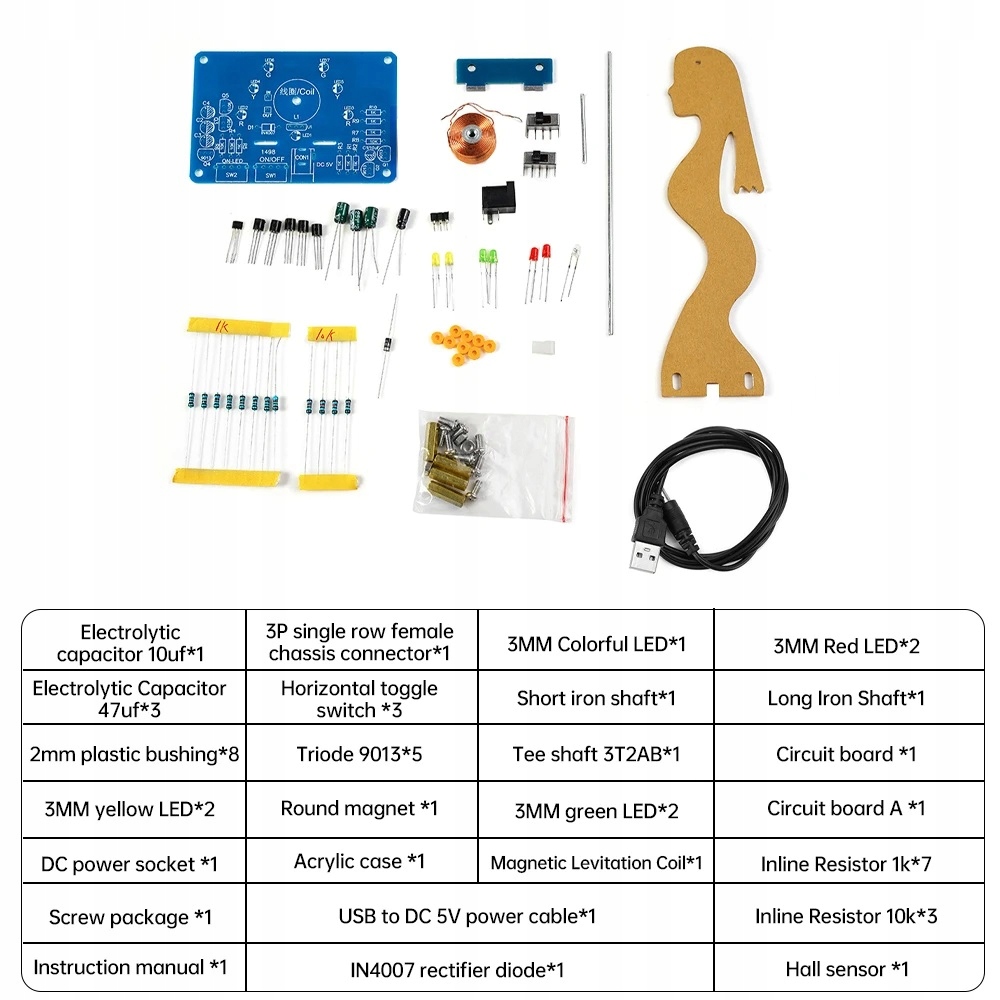

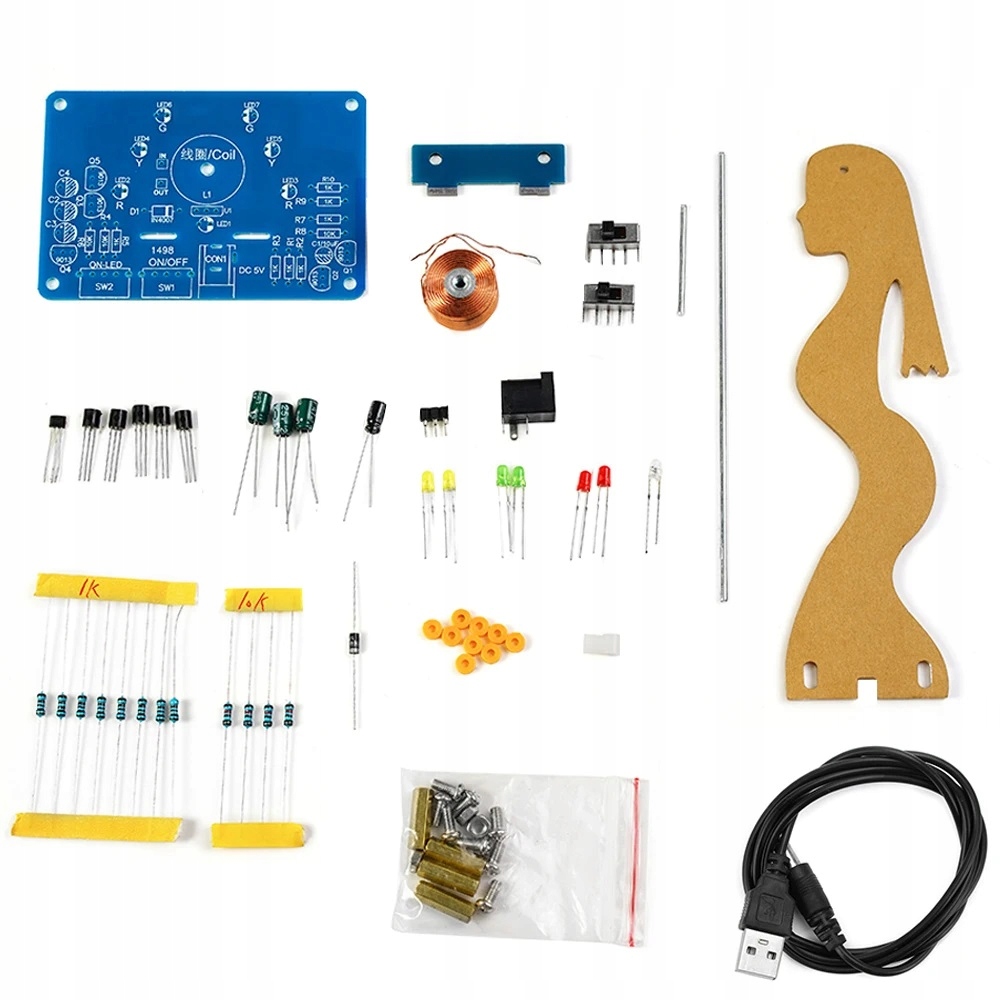

Системи мають на пластині схему друкованої збірки. Вам потрібно звернути увагу на полярність за такі елементи, як конденсатори, діоди, транзистори. У випадку світлодіодів довша нога - це плюс +, більшість елементів мають параметри на корпусі. Резистори можуть мати позначення смужок, їх опір та толерантність можна прочитати за допомогою калькуляторів, доступних в Інтернеті або вимірюванням лічильника. Порядок складання зазвичай безкоштовний, залежно від системи, ми спочатку встановлюємо найменші елементи.
