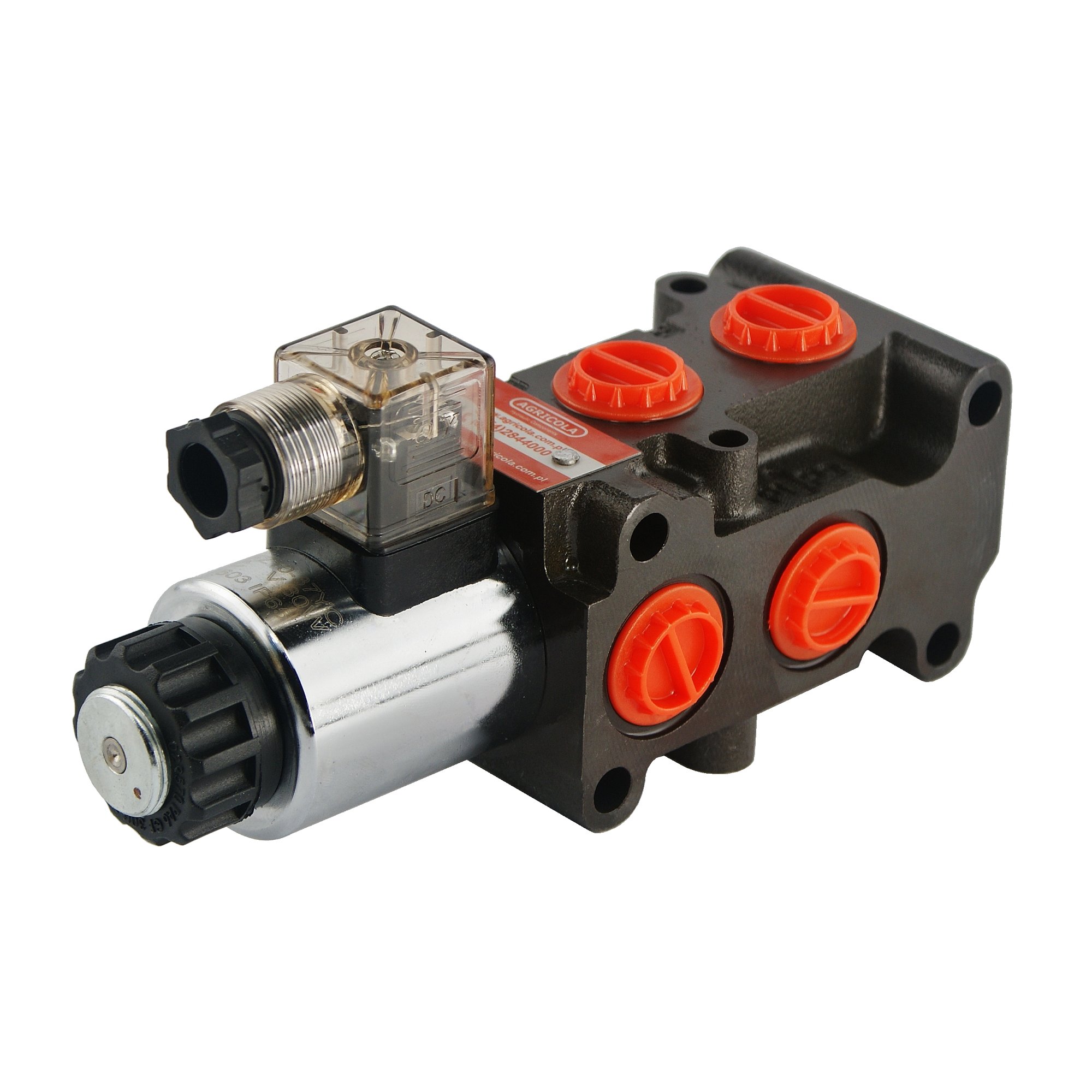

РОЗДІЛЬНИК (ЕЛЕКТРОННИЙ КЛАПАН) 6/2 12В

З ФОСФОРОВАНИМ АНТИКОРОЗІЙНИМ ПОКРИТТЯМ

Виробництво:

Оригінальний продукт марки Гідролідер, символ виробника: 1.23.00.001HLR; символ: 1.23.00.004

Застосування:

Широко використовується в гідравлічних системах у сільському господарстві, садівництві, лісництві, будівництві та широкому розумінні промисловості.

Дільник адаптований до різних типів машин, таких як: сільськогосподарські машини, трактори, обприскувачі, тури, циклопи, навантажувачі HDS, будівельні машини, навантажувачі, екскаватори, підмітальні машини, промислові машини та інші пристрої з гідравлічним керуванням.

Технічні дані:

Електрична вилка в комплекті.

Рекомендована витрата масла в системі: 0 - 50 л/хв.

Приклад керування: два незалежно працюючих циліндра подвійної дії, керовані з однієї секції в гідророзподільнику.

Принцип дії:

Електромагнітний клапан за допомогою електричного імпульсу (12 В) дозволяє перемикати керування між двома незалежно працюючими приводами подвійної дії. Це ідеальне рішення, коли у нас є гідророзподільник, в якому вже використовуються всі наявні секції, і раптом виникає потреба керувати новим додатковим приводом.

У навантажувачі TUR цей пристрій дозволяє керувати з однієї секції в ковшовий розподільник.і рулонний захват або крокодил. Перемикання між елементами управління здійснюється за допомогою кнопки. Він може бути встановлений біля розподільника або безпосередньо на елементі керування, наприклад, на важелі чи джойстику.

Електромагнітний клапан дозволяє керувати двома приводами, але не дозволяє керувати ними одночасно . Роботу потрібно виконати на першому приводі, а потім переходимо до управління другим приводом.

На фото показаний приклад використання електромагнітного клапана 6/2:

Керування:

Двопозиційний повзунок (1 - 2), підпружинений, тобто повертається в нейтральне положення самостійно після відрізання живлення. Коли повзунок знаходиться в нейтральному положенні (1), можна керувати приводом № 1.

Принцип роботи повзунка:

• Положення 1 нейтраль (подача живлення на котушку відключена), можливість керування приводом № 1.
• Робоча позиція 2 (подача струму на котушку), можливість керування приводом № 2.

Ліворуч гідравлічна схема розподільника:

Струм:

Живлення постійного струму (DC) 12 В

Підключення:

• Живлення від секції розподільника (P1, P2): внутрішня різьба BSP 1/2"
• Вихід до приводу № 1 (A, B): внутрішня різьба BSP 1/2"
• Вихід до приводу № 2 (C, D): внутрішня різьба BSP 1/2''

Діапазон тиску:

Максимальний тиск: 210 бар

Типи оливи, рекомендовані AGRICOLA:

• Рідкіша високоякісна олива: LOTOS AGROL BOXOL 26< /li>
• Більш густе високоякісне масло: FUCHS AGROFARM HYDRATEC HVI 46

Рекомендований діапазон температур масла:

• Допустима температура навколишнього середовища: -40 С до +60 С
• Допустима температура масла: -15 С до +80 С
• Рекомендована фільтрація масла на рівні 10 - 15 мк
