Гідравлічний дистриб'ютор 1 Розділ

Cetop 03 Ng6 Електронно контрольований 12В

, що входить до джойстика та штепсельних штків

Виробництво:

Оригінальний продукт бренду HydroLider, Символ виробника: 1.10.60.012

Застосування:

має широке використання в гідравлічних системах у сільському господарстві, саду, лісовому господарстві, будівництві та широко зрозумілої галузі. P> Колектор адаптований до різних типів машин, таких як сільськогосподарська техніка, трактори, розпилювачі, повороти, циклопи, HDS зарядні пристрої, будівельні машини, зарядні пристрої, екскаватори, підмітальні машини, промислові машини та інші пристрої з гідравлічною системою.

Технічні дані:

Включено: CD Колектор, колектор, набір електричних плагінів 12DC, набір з'єднань з вихідним M18x1.5 та джойстиком. Контроль: циліндр 2 -циліндр 2 -strocene. Сталевий повзунок, електричні плагіни та пластикові гайки, блок залежно від сталевої або алюмінієвої частини, пластикова джойстик.

Загальний розповсюджувач інформації:

Контроль:

Три -позиційний повзунок (1 - 0 - 2), на весну, тобто він повертається до Нейтральне положення після відрізання джерела живлення. Поки повзунок знаходиться в нейтральному положенні (0), масло вільно проходить через дистриб'ютор до зворотного каналу, насос не працює при тиску і полегшується. Слайдер:

• Нейтральне положення (Поточна подача обох котушок відрізняється) Поршневий стрижень приводу - масло продовжується Передача.

Електроенергія:

постійне джерело живлення (постійного струму) 12В

Електричні пробки мають діоди, які освітлюються, коли струм працює на котушці. P>

Підключення:

• Блок живлення (P1, P2): Внутрішня нитка BSP 3/8 ''
• Повернення до резервуару (T1, T2): Внутрішня нитка BSP 3/8 ''
• Розділи (A1, A2, A3, A4, B1, B2 , B3, B4): Внутрішня нитка BSP 3/8 ''
• Серійне з'єднання (n): Внутрішня нитка BSP 3/8 "

Діапазон тиску:

• Максимальний тиск при джерелі живлення: 250BAR
• Максимальний тиск на повернення: 50BAR
• Максимальний тиск при: 300BAR
• Фабричний -сетний клапан встановлений на 175bar
• Можливість незалежності Регулювання, повна зміна обороту на 30BAR

рекомендується типами масла Agricola:

• Рідкісна високоякісна олія: Lotos Agrol Boxol 26
• . Температура навколишнього середовища: -40 С до +60 С
• Допустима температура масла: -15 С до +80 С

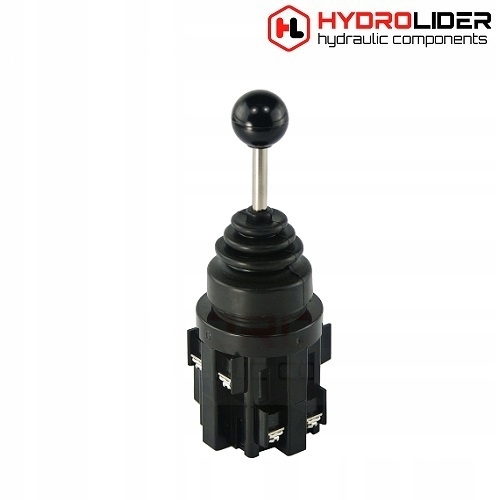

Загальна інформація Джойстик:

має 4 нестабільні та одне стабільне, нейтральне середнє місце. Якщо контрольна людина випускає джойстик, той самий повертається до середнього - нейтрального положення. Призначений для монтажу в отворі Ø 30 мм. Встановлення здійснюється відкручуванням кулі важеля, відкручуючи кільце кришкою, перекладаючи джойстик через отвір і знову накрутити кільце та кульки. Він має гумову ущільнювальну кришку для захисту від пилу, води та масляних. (Вертикальний важіль) Циліндри Płoczyska - це масло до перенесення. Перший циліндровий поршень вгору. Другий циліндр прихований. 4

Діапазон температури

• Робоча температура: -20 .... 50 ° C

Важливо !!! Через безпеку товарів у транспорті та обмеженнях, що виникають внаслідок правил кур'єрських компаній, набір надсилається в нещасному штаті. Набір додається до точних інструкцій із зображенням, а також список окремих елементів, що входять до нього.
