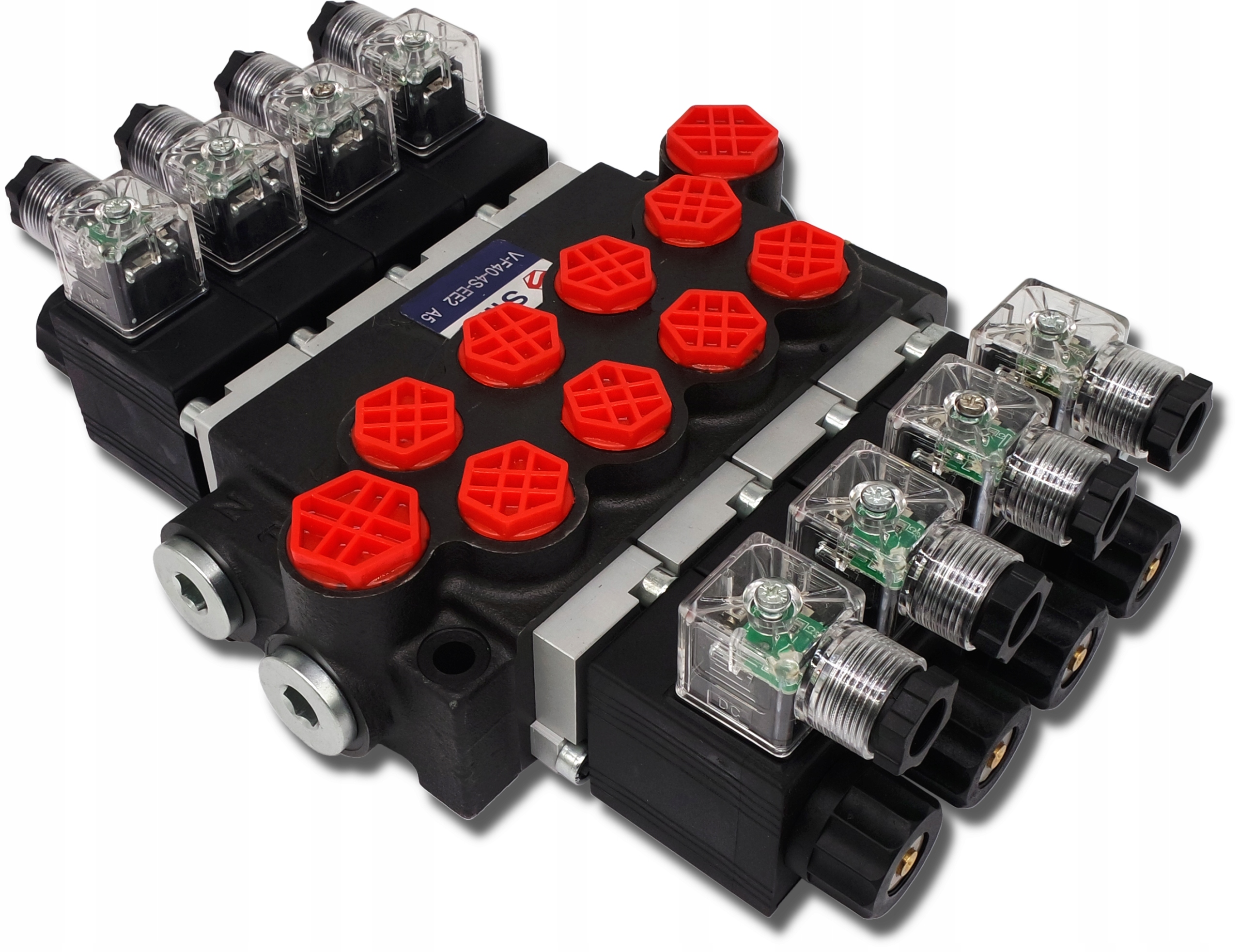

Гідравлічний дистриб'ютор 4-сектор 24В з потоком масла 40 л/ хв

SCE MET , навантажувачі та похідні .

Дистриб'ютор ідеально підходить для машин та гідравлічно пристроїв .

фракінг , лісове господарство або конструкція .

адаптовано для роботи в: сільськогосподарських машинах , тракторів , розпилювачів , turch , велосипедистів , hds , будівельних машин , , , солодощі , промислові машини та інші .

Електричні котушки з вилками, у комплекті з дистриб'ютором.

Колектор має запобіжний клапан.

• Nominal voltage: 24v
• oil flow: 0 - 40 l/min
• Recommended oil filtration at the level: 10 - 15 µ
• oil temperature: up to +80 ° C
• ambient temperature: from -40 ° C to +60 ° C
• Version: Valve from the steel cast

pressure range:

maximum pressure on the power supply: 250bar Pressure on return: 50bar

Maximum pressure on Розділи: 300bar

Клапан переповнення:

• Встановити фабрику до 180bar
• 30bar.

Підключення:

живлення (p) bsp 1/2 ''

return (t) bsp 1/2 ''

масло:

гідравлічна олія мінеральної олії

управління

4x три -повзунт (1 - 0 - 2)

• На пружині повертається в нейтральне положення (після відсічення джерела живлення)
• стоїть - масло переходить до передачі.
• Позиція 1 Робота (джерело живлення до першої котушки) Плучко.

Входи/ виходи:

Електричні плагіни підключаються до котушок сеансу з трьома шпильками.

Схема технічного малювання та дистриб'ютора
