Драйвер MIGOMAT 5A 24V Контролер зварювання

драйвер Migomat 24v 5a

Модуль виконує такі функції:

-Парування соленоїдного клапана відтоку газу (контакт №). Газовий газ вводиться заздалегідь 0,1-0,5 с. Завдяки цьому, процес зварювання починається з газового покриву, немає затримки, що газові потреби від перемикання клапана для досягнення ручки, потік газу після зварювання покриваються гарячим фрагментом зварного шва, запобігаючи окисленню.

- плавне регулювання швидкості введення проводу в діапазоні 5-99%.

Система має випрямний міст з конденсаторами, що фільтрують напругу живлення для двигуна дротяного подачі.

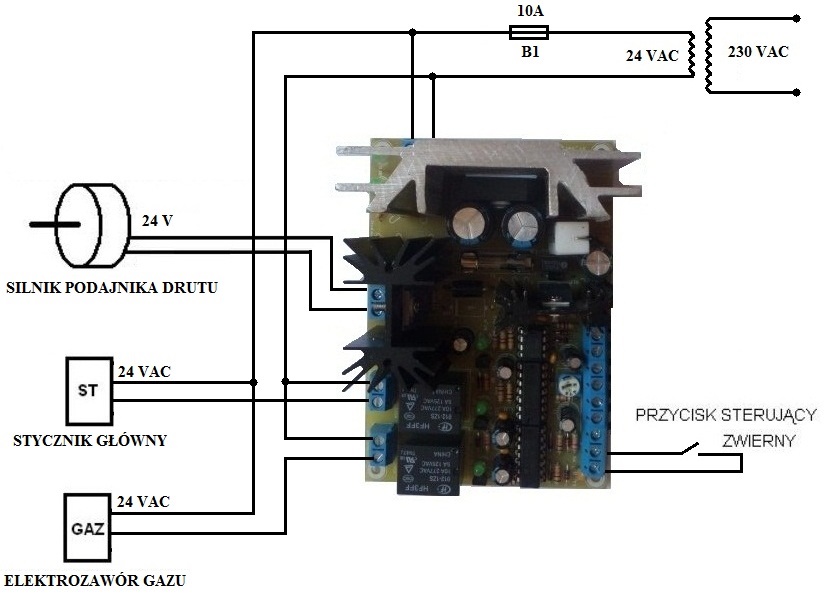

Модуль контролера оснащений:

Введення:

• Вхід до кнопки управління перекриттям у тримачі зварювання.
• Вхід потужності з трансформатора 20-26Vac

виходи:

• Газовий соленоїдний клапан (вихід розладу, контакт з струмом до 5a)
• Основний контакттор трансформатора (вихід розкладу, контакт на поточному 5a)

-24V подача дроту з струмом до 5a, двигун, що працює безпосередньо з модуля).

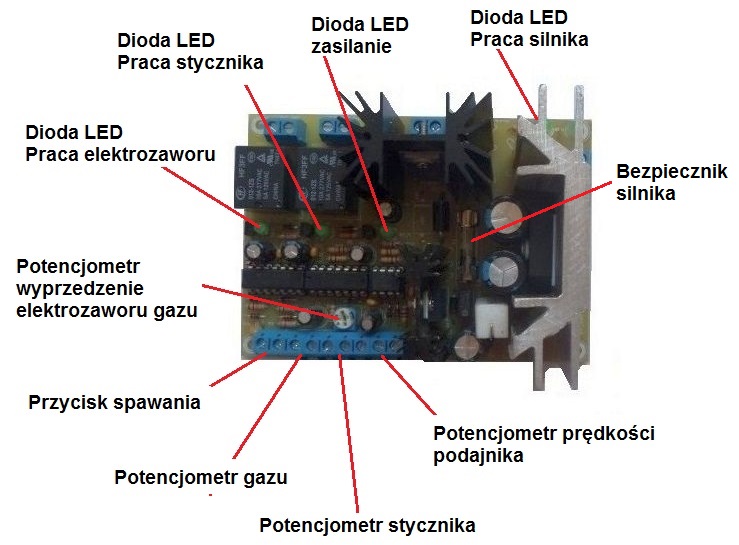

• Потенціометр для регулювання швидкості двигуна дротяного подачі.
• потенціометр для регулювання часу перемикання часу струму зварювання
• Потенціометр для регулювання часу відпустки газового соленоїдного клапана
• Потенціометр для регулювання обгрунтування газового соленоїдного клапана

доступний лише в нашому контролері!

• Світлодіоди для сигналізації станів окремих результатів (контактор, газовий соленоїдний клапан, двигун подачі), який значно полегшує діагностику.
• Кріплення потенціометра, розташованого на пластині модуля, для регулювання часу відтоку газу 0,1-0,5.
• запобіжник 8a окружності двигуна, що запобігає пошкодженню контролера, коли дріт блокується в подачі

Набір включає всі регуляторні потенціометри та посібник користувача.

Технічні дані

• напруга потужності 20-26vac
• Поточне споживання 100ma
• Виведення двигуна 5a
• Контроль виходу 5a
• Економічний контроль Виведення 5a
• Робоча температура від -20 до 60 С

розміри

• ширина 80 мм
• довжина 100 мм
• висота 60 мм
